» » » Bernardo 550 WV Proficenter
|
|

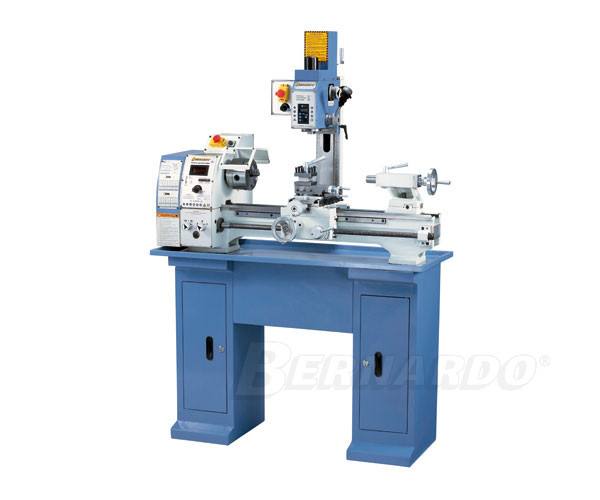

Bernardo 550 WV Proficenter. |
|
Unsere Topmodell Proficenter 550 WV für Feinmechaniker, Ausbildungs- und Lehrwerkstätten, usw. keine Wünsche bleiben offen. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten sowie eine große Spindelbohrung, alles kombiniert in einer Maschine.
Drehmaschine
|
|
Spitzenweite
|
550 mm
|
Spitzenhöhe
|
125 mm
|
Umlaufdurchmesser über Bett
|
250 mm
|
Spindelbohrung
|
26 mm
|
Drehzahlbereich, stufenlos
|
50 - 2500 U/min
|
Bereich Längsvorschübe
|
(6) 0,07 - 0,40 mm/U
|
Metrische Gewinde
|
(18) 0,2 - 3,5 mm
|
Zollgewinde
|
(21) 8 - 56 Gg/1"
|
Pinolenaufnahme
|
MK 2
|
Motor-Abgabeleistung S1 100%
|
0,55 kW / 230 V
|
Motor-Aufnahmeleistung S6 40% |
1,0 kW / 230 V |
Fräsaufsatz
|
|
Bohrleistung max.
|
13 mm
|
Schaftfräser max.
|
16 mm
|
Ausladung
|
150 mm
|
Spindeldrehzahl
|
50 - 2250 U/min
|
Spindelaufnahme
|
MK 2
|
Fräskopf schwenkbar
|
-90° - 0° - +90°
|
Höhenverstellung Fräskopf
|
195 mm
|
Motor-Abgabeleistung S1 100%
|
0,50 kW / 230 V
|
Motor-Aufnahmeleistung S6 40% |
0,75 kW / 230 V |
Maschinenabmessung (B x T x H) |
1210 x 610 x 860 mm |
Gesamtgewicht ca.
|
165kg
|
- Serienmäßig mit 26 mm Spindelbohrung
- Elektronisch, stufenlose Drehzahlregelung, dadurch optimale Anpassung an das Werkstück möglich
- Prismenbett induktiv gehärtet und geschliffen
- Nach den strengen Vorgaben des DIN-Standards gefertigt
- Spindel mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Hohe Rundlaufgenauigkeit aufgrund Präzisionskegelrollenlager
- Serienmäßig mit Leitspindel zum Gewindeschneiden bzw. für den automatischen Längsvorschub
- Bedienungsfreundliche Anordnung der Schaltelemente
- Sicherheitsschalter mit Unterspannungsauslöser
- Erweiterter Einsatzbereich durch den schwenkbaren Fräskopf
- Fräsen: Pinolenzustellung über Handrad
- Bohren: Pinolenzustellung über Sterngriff
- Fräsaufsatz mit Digitalanzeige für den Pinolenhub
Lieferumfang:
- 3-Backenfutter 125 mm
- Futterflansch 125 mm
- Zahnkranzbohrfutter 1 - 13 mm / B16
- Bohrfutterdorn MK 2 / B16
- Feste Körnerspitzen
- Wechselräder
- Vierfachstahlhalter
- Planschlitten mit Obersupport
- Frästisch
- Futterschutz
- Spänerückwand
- Bedienwerkzeug
|
|
|
|
