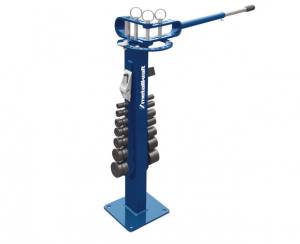

Metallkraft Universalbiegemaschine UB 10
|
UB 10 - Universalbiegemaschine zum Winkel-, Rund-, Reifen- und Spiralbiegen von Flach-, Vierkant- und Rundmaterial.
|
|

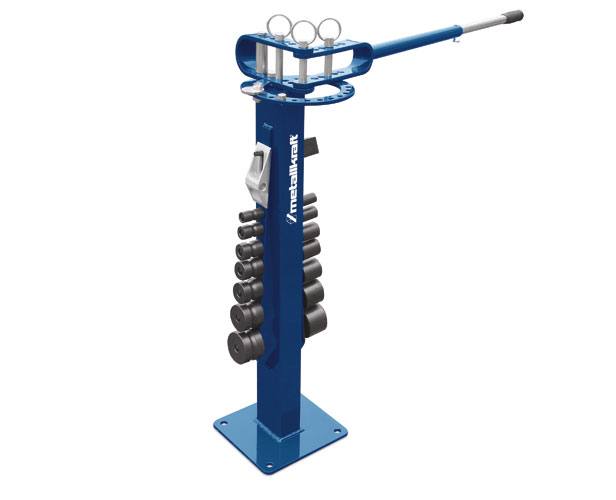

Abb. UB 10
- zur einfachen Herstellung von Gartengittern, Türen, Leuchtern etc. aus Schmiedeeisen, Stahl, Messing, Kupfer und Aluminium
- zum Biegen einfacher und komplexer Formen
- Kaltbiegen bis zu einem Winkel von 180°
- einstellbarer Biegewinkelanschlag für hohe Wiederholgenauigkeit
- mit der Option UB 11 auch zum Biegen von Spiralen und Reifen
- leicht transportabel, ideal für Werkstatt, auf Montage und im Servicewagen
- abnehmbare Biegeeinheit, mit optionaler Klemmplatte auch auf Schraubstock einsetzbar
- mit anschraubbarem Standfuß für die Werkstatt
- ausziehbarer Griff für eine höhere Hebelwirkung
|
|
|
Abb. Standard-Lieferumfang
___________________________________________________
Rolle für
Materialdurchmesser
|
Biegeradius für
beide Rollensätze
|
(1) Ø 10 mm (entspricht 3/8")
(2) Ø 12 mm
(3) Ø 14 mm
(4) Ø 15 mm (entspricht 1/2")
(5) Ø 16 mm
(6) Ø 16 mm
(7) Ø 16 mm
|
(8) Ø 24 mm
(9) Ø 30 mm
(10) Ø 37 mm
(11) Ø 43 mm
(12) Ø 49 mm
(13) Ø 62 mm
(14) Ø 75 mm
|
|
|
Rollensätze erweiterbar auf max. 200 mm
mit Biegerollen-Set 10-180
Biegebeispiele
|
|
Flachstahl 20 x 10 mm |
|
|
Rundstahl Ø 8 mm |
|
|
Rohr Ø 16 x 2 mm |
|
|
Rohr Ø 1/2" |
|
|
Flachstahl 30 x 4 mm |
|
|
Flachstahl 50 x 8 mm |
|
|
- alle Scharniere gehärtet
- gehärtete Lager
- Biegewinkelanschlag
|
|
|
- Winkel zum Biegen von scharfen Kanten bei Flachmaterial
- 4 Positionierungsbolzen halten das Werkstück
|
|
|
Anwendung Flachmaterial: Scharfbiegen |
|
|
zwei Sätze gehärtete Biegerollen im Lieferumfang |
|
|
Biegen von Rundungen in Flachmaterial |
|
|
Modell |
UB 10 |
Artikel-Nr. |
377 6010 |
|
Technische Daten |
max. Abmessung Flachstahl: Rundbiegen |
10 x 50 mm |
max. Abmessung Flachstahl: Rundbiegen |
6 x 50 mm |
Gewicht |
32 kg |
Rundmaterial Stahl/Alu/Kupfer |
Ø 16 mm |
Rundmaterial Edelstahl |
Ø 14 mm |
Vierkantmaterial Stahl/Alu/Kupfer |
16 x 16 mm |
Vierkantmaterial Edelstahl |
14 x 14 mm |
Rohre Stahl/Alu/Kupfer |
G 3/4" |
|
Zubehör für UB 10 |
Artikel-Nr. |
Biegerollen-Set 10-180 |
379 0002 |
Einstellbarer Anschlag 10-200 |
379 0003 |
Klemmplatte |
379 0004 |
Umbausatz für UB 10 auf RB 30 |
379 0006 |
Seperater Haltebügel für Spiralbiegeelement UB11 |
379 0280 |
|
|
