Knuth Rundtisch RT 100

Art.Nr.:
125800
Lieferzeit:
3-4 Tage
Verfügbarkeit:
0
Artikeldatenblatt:
Drucken
Merken:

333,40 EUR
zzgl. 19 % MwSt. zzgl. Versandkosten
- +

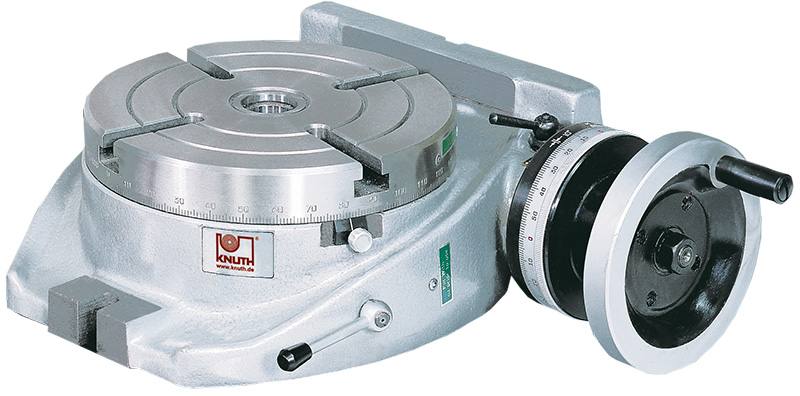

Rundtisch RT 100

  • in vollkommen geschlossener Ausführung, verhindert Eindringen von Schmutz und Spänen
  • mit 3 radialen Aufspann-T-Nuten
  • der Aufspanntisch dreht sich auf einer großen ringförmigen Flachführungsbahn
  • auf äußerst niedrige Bauform wurde Wert gelegt
  • die robuste, sehr wirksame Klemmeinrichtung zieht den Aufspanntisch ohne Positionsänderung oder radialen Druck genau senkrecht nach unten und presst ihn gegen die Führungsbahn
  • Führungsnut in der vertikalen Grundfläche
  • zum schnellen Drehen per Hand kann die Schnecke vom Schneckenrad durch Umlegen des Handhebels getrennt werden
  • auch vertikal einsetzbar
  • Aufspanntisch mit 360° Skala
  • der Eingriff von Schnecke ins Schneckenrad kann nachgestellt werden
  • Skalenteilung des Handrades 10"
  • Das Handrad kann gegen eine Indexiereinrichtung getauscht werden

Genauigkeiten (max. Abweichungen)

  • Stirnlaufgenauigkeit der Aufspannfläche des Arbeitstisches 300 : 0,015
  • Rundlaufgenauigkeit des Arbeitstisches 0,015
  • Parallelität der Aufspannfläche des Aufspanntisches zur Grundfläche 300 : 0,02
  • Rundlaufgenauigkeit der Konusbohrung des Aufspanntisches < = 0,010
  • Parallelität der Bohrungsachse zur vertikalen Aufspannfläche 0,03
  • Parallelität der Bohrungsachse zur Nut in der vertikalen Aufspannfläche 0,02
  • Parallelität zwischen vertikaler Aufspannfläche und Verbindungsachse Konuszentrum - Reitstockspitze 0,02
  • Parallelität zwischen Nut in der vertikalen Aufspannfläche und Verbindungsachse zwischen den Spitzen 0,02
  • Teilgenauigkeit 45"

Technische Daten

Morsekegel MK 2
Ratio 1:90
Aufspannung horiz und vert
Maße und Gewichte
Gewicht 7,25 kg
