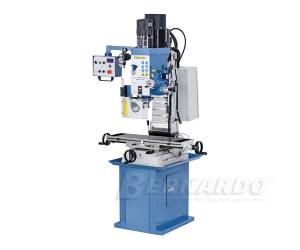

Bernardo Bohr- und Fräsmaschine FM 55 TC Vario

Art.Nr.:
02-1093
Lieferzeit:
3-4 Tage
Verfügbarkeit:
0
Artikeldatenblatt:
Drucken
Merken:

5.531,06 EUR
zzgl. 19 % MwSt. zzgl. Versandkosten
- +





Bernardo Bohr- und Fräsmaschine FM 55 TC Vario


Bernardo Bohrmaschine; Bernardo Fräsmaschine


Die Bohr- und Fräsmaschine FM 55 TC Vario zeichnet sich neben der motorischen Höhenverstellung des Fräskopfes und dem automatischen Pinolenvorschub vor allem durch die stufenlose Drehzahl aus. Dieses Modell verfügt zusätzlich über eine pneumatische Werkzeugklemmung nach DIN 2080 und ist wahlweise auch mit einer 3-Achs Digitalanzeige erhältlich.



Bohrleistung in Stahl

32 mm

Bohrleistung in Guss

40 mm

Ausladung

240 mm

Spindeldrehzahl, stufenlos

120-600 / 270 – 1350 / 620 – 3100 U/min

Spindelaufnahme

ISO 40

Pinolenhub

130 mm

Pinolenvorschub

(3) 0,12 / 0,19 / 0,26 mm/U

Tischgröße / T-Nutengröße

820 x 240 mm / 14 mm

Abstand Spindel / Tisch

95 - 395 mm

Verfahrweg (x / y)

530 / 180 mm

Fräskopf schwenkbar

-90° bis +90°

Höhenverstellung Fräskopf

300 mm

Hubmotor

90 W

Motor-Abgabeleistung S1 100%

2,2 kW (400 V)

Motor-Aufnahmeleistung S6 40%

3,0 kW (400 V)

Maschinenabmessung (B x T x H)*

1200 x 950 x 1500 mm

Gewicht ca.

345 kg

* ohne Untergestell

  • Variable Drehzahleinstellung durch Delta-Frequenzumrichter mit optimiertem Drehmomentverlauf
  • Vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln, usw.
  • Kurze Umrüstzeiten durch serienmäßige pneumatische Werkzeugklemmung
  • Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
  • Beiseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen uvm.
  • Komfortable Höhenverstellung des Fräskopfes mittels Hubmotor
  • Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
  • Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
  • Serienmäßig mit Digitalanzeige für Drehzahl und Pinolenhub
  • Manuelle Zentralschmierung für alle Führungsbahnen





Lieferumfang Bernardo Bohr- und Fräsmaschine FM 55 TC Vario

  • Automatischer Pinolenvorschub
  • Gewindeschneideinrichtung
  • Pneumatische Werkzeugklemmung
  • Digitale Drehzahlanzeige
  • Digitale Pinolenhubanzeige
  • Frequenzumrichter
  • Hubmotor für Fräskopf
  • Zentralschmierung
  • Anzugsspindel M 10 mit Adapter M 16
  • Zahnkranzbohrfutter 1 - 16 mm / B 18
  • Bohrfutterdorn ISO 40 / B 18
  • Reduzierhülse ISO 40/MK 3, ISO 40/MK 2
  • Messerkopffräser 80 mm mit Aufnahme ISO 40
  • Halogenleuchte
  • Schutzabdeckung
  • Lamellen-Schutzabdeckung
  • Bedienwerkzeug



Lieferbares Sonderzubehör Bernardo Bohr- und Fräsmaschine FM 55 TC Vario

  • Vorschubapparat AL 200 S für x-Achse (Art.Nr.:53-1005)
  • Universal-Kühlmitteleinrichtung 10 Liter-230 V (Selbstmontage) (Art.Nr.:51-1003)
  • Plan- und Ausdrehkopfset diam. 75 mm, inkl. Bohrstangen (Art.Nr.:25-1020)
  • Aufnahmeschaft für Plan- und Ausdrehkopf ISO 40 (Art.Nr.:25-1011)
  • Fräser-Spannzangenfutter ER-Set, ISO 40, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1011)
  • Kombi-Aufsteckfräsdorn ISO 40/27 mm (Art.Nr.:26-1058)
  • Horizontal- u. Vertikalrundtisch HV 8 27-1001)
  • Halb-Universal-Teilkopf BS-0 (Art.Nr.:27-1045)
  • Spannwerkzeugsortiment 52-tlg. 14 mm, M 12 (Art.Nr.:28-1001)
  • 2-Achs-Präzisions-Maschinenschraubstock PTS 100 (Art.Nr.:28-2033)
  • Universal-Maschinenschraubstock UMS 100 (Art.Nr.:28-2043)
  • Maschinenschraubstock KV 125 (Art.Nr.:28-2081)
  • Weitspann-Maschinenschraubstock FJ 125 (Art.Nr.:28-2086)
  • Kantentaster mit Leuchtanzeige SOE 20 S (Art.Nr.:32-1060)
  • 2D-Präzisions-Zentriergerät (Art.Nr.:32-1070)
  • Schaft-Schruppfräser TiN-beschichtet, 6 - 25 mm, 10-tlg. (Art.Nr.:42-1016)
  • Titan-Fräserkassette 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
  • Planfräser 75° diam. 80 mm (Art.Nr.:42-1085)
  • Untergestell BF 3 mit Spänewanne (Art.Nr.:56-1015)
  • Untergestell BF 6 mit Kühlmittelwanne (Art.Nr.:56-1016)
