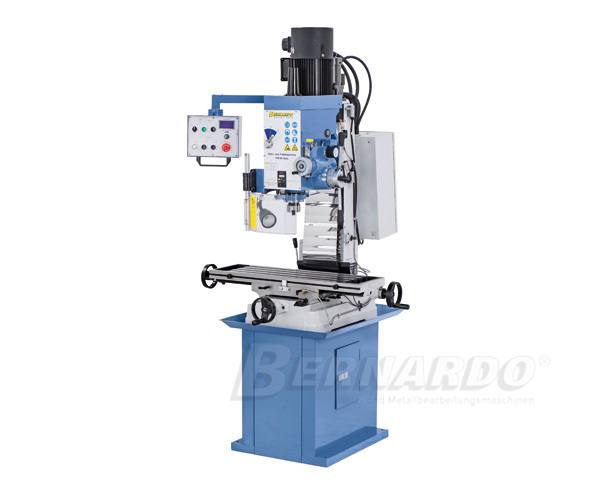

Bernardo Bohr- und Fräsmaschine FM 55 Vario
Bernardo Bohr- Fräsmaschine; Bernardo Bohrmaschine, Bernardo Fräsmaschine |
|
Die Bohr- und Fräsmaschine FM 55 Vario zeichnet sich neben der motorischen Höhenverstellung des Fräskopfes und dem automatischen Pinolenvorschub vor allem durch die stufenlose Drehzahl aus.
Bohrleistung in Stahl
|
32 mm
|
Bohrleistung in Guss
|
40 mm
|
Ausladung
|
240 mm
|
Spindeldrehzahl, stufenlos
|
120-600 / 270 – 1350 / 620 – 3100 U/min
|
Spindelaufnahme
|
ISO 40
|
Pinolenhub
|
130 mm
|
Pinolenvorschub
|
(3) 0,12 / 0,19 / 0,26 mm/U
|
Tischgröße / T-Nutengröße
|
820 x 240 mm / 14 mm
|
Abstand Spindel / Tisch
|
95 - 395 mm
|
Verfahrweg (x / y)
|
530 / 180 mm
|
Fräskopf schwenkbar
|
-90° bis +90°
|
Höhenverstellung Fräskopf
|
300 mm
|
Hubmotor
|
90 W
|
Motor-Abgabeleistung S1 100%
|
2,2 kW (400 V)
|
Motor-Aufnahmeleistung S6 40%
|
3,0 kW (400 V)
|
Maschinenabmessung (B x T x H)*
|
1200 x 950 x 1500 mm
|
Gewicht ca.
|
325 kg
|
* ohne Untergestell
- Variable Drehzahleinstellung durch Delta-Frequenzumrichter mit optimiertem Drehmomentverlauf
- Vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln, usw.
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Beiseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen uvm.
- Komfortable Höhenverstellung des Fräskopfes mittels Hubmotor
- Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Serienmäßig mit Digitalanzeige für Drehzahl und Pinolenhub
- Manuelle Zentralschmierung für alle Führungsbahnen
Lieferumfang Bernardo Bohr- und Fräsmaschine FM 55 Vario
- Automatischer Pinolenvorschub
- Gewindeschneideinrichtung
- Digitale Drehzahlanzeige
- Digitale Pinolenhubanzeige
- Frequenzumrichter
- Hubmotor für Fräskopf
- Zentralschmierung
- Anzugsspindel M 10 mit Adapter M 16
- Zahnkranzbohrfutter 1 - 16 mm / B 18
- Bohrfutterdorn ISO 40 / B 18
- Reduzierhülse ISO 40/MK 3, ISO 40/MK 2
- Messerkopffräser 80 mm mit Aufnahme ISO 40
- Halogenleuchte
- Schutzabdeckung
- Lamellen-Schutzabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör Bernardo Bohr- und Fräsmaschine FM 55 Vario
- Vorschubapparat AL 200 S für x-Achse (Art.Nr.:53-1005)
- Universal-Kühlmitteleinrichtung 10 Liter-230 V (Selbstmontage) (Art.Nr.:51-1003)
- Plan- und Ausdrehkopfset diam. 75 mm, inkl. Bohrstangen (Art.Nr.:25-1020)
- Aufnahmeschaft für Plan- und Ausdrehkopf ISO 40 (Art.Nr.:25-1011)
- Fräser-Spannzangenfutter ER-Set, ISO 40, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1011)
- Kombi-Aufsteckfräsdorn ISO 40/27 mm (Art.Nr.:26-1058)
- Horizontal- u. Vertikalrundtisch HV 8 27-1001)
- Halb-Universal-Teilkopf BS-0 (Art.Nr.:27-1045)
- Spannwerkzeugsortiment 52-tlg. 14 mm, M 12 (Art.Nr.:28-1001)
- 2-Achs-Präzisions-Maschinenschraubstock PTS 100 (Art.Nr.:28-2033)
- Universal-Maschinenschraubstock UMS 100 (Art.Nr.:28-2043)
- Maschinenschraubstock KV 125 (Art.Nr.:28-2081)
- Weitspann-Maschinenschraubstock FJ 125 (Art.Nr.:28-2086)
- Kantentaster mit Leuchtanzeige SOE 20 S (Art.Nr.:32-1060)
- 2D-Präzisions-Zentriergerät (Art.Nr.:32-1070)
- Schaft-Schruppfräser TiN-beschichtet, 6 - 25 mm, 10-tlg. (Art.Nr.:42-1016)
- Titan-Fräserkassette 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
- Planfräser 75° diam. 80 mm (Art.Nr.:42-1085)
- Untergestell BF 3 mit Spänewanne (Art.Nr.:56-1015)
- Untergestell BF 6 mit Kühlmittelwanne (Art.Nr.:56-1016)
|
|
|
|
|
|
|
|
|
|
