Bernardo Mechanikerdrehmaschine Standard 360


6.639,90 EURzzgl. MwSt., zzgl. Versand



Art.Nr.:
03-1268XL
Lieferzeit:
Versandgewicht:
570 kg

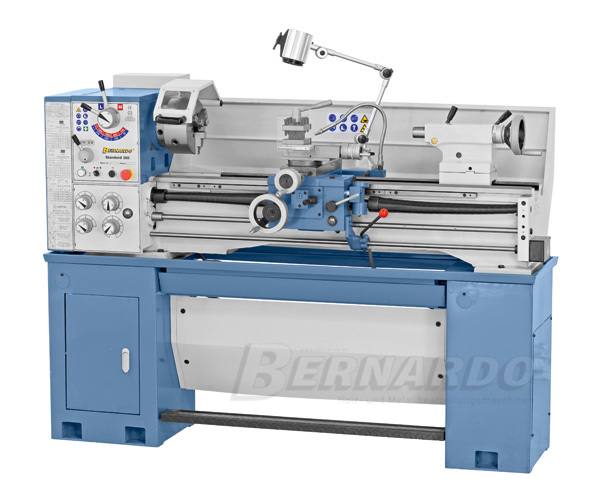

Bernardo Mechanikerdrehmaschine Standard 360



Die Mechanikerdrehmaschine Standard 360 ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Durch die große Bedienungsfreundlichkeit eignet sie sich besonders für Lehrwerkstätten, dem Ausbildungsbereich und Schulen.



Spitzenweite

1000 mm

Spitzenhöhe

180 mm

Umlaufdurchmesser über Bett

360 mm

Umlaufdurchmesser über Kröpfung

480 mm

Umlaufdurchmesser über Planschlitten

200 mm

Bettbreite

185 mm

Spindelbohrung

51 mm

Spindelaufnahme

DIN 55029, D1-5

Drehzahlbereich

(8) 70 - 1900 U/min

Bereich Längsvorschübe

(16) 0,078 - 1,044 mm/U

Bereich Planvorschübe

(16) 0,022 - 0,298 mm/U

Metrische Gewinde

(32) 0,45 - 10 mm

Zollgewinde

(20) 2 ¼ - 40 Gg/1"

Pinolenweg

120 mm

Pinolenaufnahme

MK 4

Motor-Abgabeleistung S1 100%

1,5 kW (400 V)

Motor-Aufnahmeleistung S6 40%

2,2 kW (400 V)

Maschinenabmessung (B x T x H)

1910 x 730 x 1500 mm

Gewicht ca.

570 kg

  • Sehr handliche, stabile Maschine mit Leit- und Zugspindel
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Vielseitige Einsatzmöglichkeiten: Ausbildungswerkstätten, Werkzeugbau, Produktion, ...
  • Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
  • Gehärtete und geschliffene Zahnräder und Wellen im Getriebekopf
  • Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm)
  • Hauptspindel gehärtet und geschliffen, im Ölbad laufend
  • Serienmäßig mit 51 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser



Lieferumfang Bernardo Mechanikerdrehmaschine Standard 360:

  • 3-Backenfutter DK11-200 mm / D5
  • Planscheibe K72-200 mm / D5
  • Feststehende Lünette - Durchlass diam. max. 55 mm
  • Mitlaufende Lünette - Durchlass diam. max. 50 mm
  • Aufspannscheibe 255 mm
  • Vierfachstahlhalter
  • Kühlmitteleinrichtung
  • Spindelbremse
  • Bremsmotor
  • Erstbefüllung mit Shell Tellus 46
  • Ausziehbare Spänewanne
  • Gewindeuhr
  • Halogenleuchte
  • Reduzierhülse
  • Wechselräder
  • 2 Zentrierspitzen
  • Spänewanne
  • Spritzwand
  • Untergestell
  • Bedienwerkzeug



Lieferbares Sonderzubehör Bernardo Mechanikerdrehmaschine Standard 360:

  • Bernardo Standard-4-Backenfutter DK12-D, DIN 55029, DK12-160/D5, Gussausführung (Art.Nr.:21-0834)
  • Weiche Monoblockbacken DSJ-DK11-200 (Art.Nr.:21-0854)
  • Weiche Monoblockbacken DSJ-DK12-200 (Art.Nr.:21-0867)
  • Weiche Aufsatzbacken DSTJ-DK11-200 (Art.Nr.:21-0878)
  • Umkehraufsatzbacken DTJ-DK11-200 (Art.Nr.:21-0922)
  • Kurzkegelflansch FL nach DIN 55029 200 / D5, futterseitig plan, Gusskörper (Art.Nr.:21-4056)
  • Mitlaufende Körnerspitze PC - MK 4 (Art.Nr.:22-1003)
  • Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 4 (Art.Nr.:22-1042)
  • Mitlaufender Zentrierkegel MK 4 / 120 mm (Art.Nr.:22-1060)
  • Revolverkopf MK 4 mit 6 Stationen (Art.Nr.:22-1072)
  • Einsätze für Revolverkopf MK 4 (Art.Nr.:22-1077)
  • Spannzangenfutter 5C (Art.Nr.:22-1090)
  • Spannzangenset 5C / 3 - 26 mm, 24-tlg (Art.Nr.:22-1097)
  • Schnellwechselstahlhalterset System Multifix Größe E, inkl. 4 gerader Einsätze (Art.nr.:23-1001)
  • Werksmontage Schnellwechselhalter ** (Art.Nr.:23-1092)
  • Schnellspannbohrfutter 1 - 16 mm / B 16 (Art.Nr.:24-1082)
  • Zentrierbohrer 12-tlg. (Art.Nr.:41-1070)
  • HSS-Drehmeisselsatz, 16 mm, 8-tlg. (Art.Nr.:44-1026)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 16 mm, 5-tlg. (Art.Nr.:44-2022)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 16 mm, 4-tlg., inkl. Bohrstange (Art.Nr.:44-2032)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 16 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2053)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 16 mm, 7-tlg., Satz D (Art.Nr.:44-3086)
  • Maschinenschuh MS 80 (Art.Nr.:53-2000)
  • Bernardo Kühlmittelflüssigkeit TURN für Drehmaschinen, im 5 l Kanister (Art.Nr.:54-1202)
