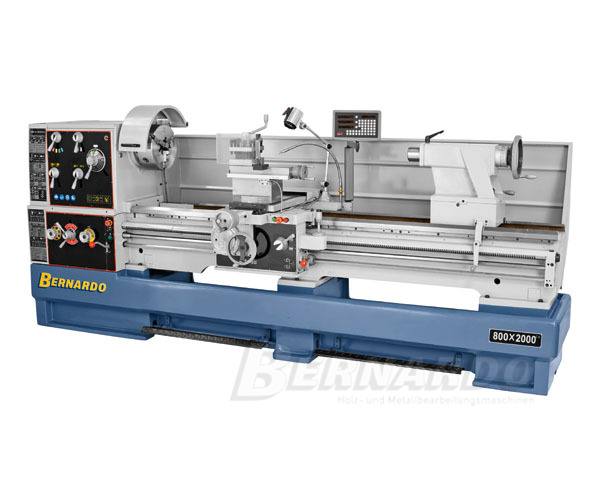

Bernardo Produktionsdrehmaschine Titan 800 - 2000

Art.Nr.:
03-1356XL
Lieferzeit:
1-3 Wochen
Verfügbarkeit:
0
Artikeldatenblatt:
Drucken
Merken:

27.585,52 EUR
zzgl. 19 % MwSt. zzgl. Versandkosten
- +


Bernardo Produktionsdrehmaschine Titan 800 - 2000



Die Produktionsdrehmaschine Titan 800 zeichnet sich durch hohe Genauigkeit und Leistung aus und ist besonders für mittlere bis schwere Zerspanungsarbeiten geeignet. Ihren Einsatzbereich findet dieses Modell beim wirtschaftlichen Herstellen von Einzelwerkstücken und Serien im Maschinenbau, Anlagenbau, Produktion, usw.



Spitzenweite

2000 mm

Spitzenhöhe

400 mm

Umlaufdurchmesser über Bett

800 mm

Umlaufdurchmesser über Kröpfung

1000 mm

Umlaufdurchmesser über Planschlitten

540 mm

Bettbreite

400 mm

Spindelbohrung

105 mm

Spindelaufnahme

DIN 55029, D1-8

Drehzahlbereich

(16) 25 - 1600 U/min

Bereich Längsvorschübe

(25) 0,044 - 1,48 mm/U

Bereich Planvorschübe

(25) 0,022 - 0,740 mm/U

Metrische Gewinde

(54) 0,45 - 120 mm

Zollgewinde

(54) 7/16 - 80 Gg/1"

Pinolendurchmesser

90 mm

Pinolenweg

235 mm

Pinolenaufnahme

MK 5

Motorleistung

7,5 kW (10,0 PS)

Maschinenabmessung (B x T x H)

3800 x 1320 x 1580 mm

Gewicht ca.

3455 kg

  • Zur Versteifung der Bettführung und zur Minimierung der Schwingungseinflüsse ist das Bett mit kräftigen Rippen versehen
  • Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ...
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Moderne Hauptspindellagerung mit Schrägrollenlager in Präzisionsausführung
  • Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
  • Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
  • Mechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
  • Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
  • Beste Zerspanungsleistung auch beim Plandrehen
  • Große Spindelbohrung (105 mm) für Werkstücke mit großem Durchmesser
  • Sanftanlauf durch die mechanische Lamellenkupplung





Lieferumfang Bernardo Produktionsdrehmaschine Titan 800:

  • 3-Achs-Positionsanzeige
  • 3-Backen-Stahlfutter PO3-315 mm / D8
  • Planscheibe K72-400 mm / D8
  • Aufspannscheibe 500 mm
  • Feststehende Lünette - Durchlass diam. max. 180 mm
  • Mitlaufende Lünette - Durchlass diam. max. 100 mm
  • 2 Zentrierspitzen
  • Magnetbremse nach CE-Norm
  • Elektromechanische Spindelbremse
  • Erstbefüllung mit Shell Tellus 46
  • Eilgang längs und plan
  • Kühlmitteleinrichtung
  • Schnellwechselstahlhalter System Multifix, Größe D
  • Halogenleuchte
  • Wechselräder
  • Spänerückwand
  • Bedienwerkzeug





Lieferbares Sondezubehör Bernardo Produktionsdrehmaschine Titan 800:

  • 4-Backen-Stahlfutter PO4-315 mm / D8, nach DIN 55029 (Art.Nr.:21-2042F)
  • 3-Backen-Stahlfutter PO3-400 mm / D8, nach DIN 55029 (Art.Nr.:21-1049F)
  • Weiche Monoblockbacken SJ-PS3-315 (Art.Nr.:21-3206)
  • Weiche Monoblockbacken SJ-PS3-400 (Art.Nr.:21-3207)
  • Weiche Monoblockbacken SJ-PS4-315 (Art.Nr.:21-3224)
  • Futterflansch FL 315 mm nach DIN 55029, D1-8 (Art.Nr.:21-4061)
  • Futterflansch FL 400 mm nach DIN 55029, D1-8 (Art.Nr.:21-4063)
  • Mitlaufende Körnerspitze PC - MK 5 (Art.Nr.:22-1004)
  • Mitlaufende Hochleistungs-Körnerspitze NCA-MK 5 (Art.Nr.:22-1011)
  • Mitlaufende Körnerspitze SMA, MK 5 inkl. 7 Einsätzen (Art.Nr.:22-1043)
  • Mitlaufender Zentrierkegel MK 5 - 150 mm (Art.Nr.:22-1065)
  • Spannzangenfutter 5C (Art.Nr.:22-1090)
  • Spannzangenset 5C / 3 - 26 mm, 24-tlg. (Art.Nr.:22-1097)
  • Wechselhalter mit geradem Einsatz für Größe D, 50 x 180 mm (Art.Nr.:23-1009D2)
  • Wechselhalter mit Prismeneinsatz für Größe D, diam. 50 x 180 mm (Art.Nr.:23-1014)
  • Schnellspannbohrfutter 1 - 16 mm / B 16 (Art.Nr.:24-1082)
  • Drehmeisselsatz mit HM-Wendeschneidplatten, 20 mm, 5-tlg. (Art.Nr.:44-2023)
  • Drehmeisselsatz mit HM-Wendeschneidplatten 20 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2054)
  • Drehmeißelsatz mit HM-Wendeplatten 20 mm, 7-tlg. (Art.Nr.:44-3088)
  • Maschinenschuh NE 120 (Art.Nr.:53-2011)
  • Bernardo Kühlmittelflüssigkeit TURN, im 5 l Kanister (Art.Nr.:54-1202)
