Metallkraft Combined hydraulic profile steel shear HPS 55DS

Product No.:
381 9055
Shipping time:
1 week
Availability:
0
Print data sheet
Print
Wishlist

13.039,85 EUR
plus. 19 % Tax excl. Shipping costs
- +


Metallkraft Combined hydraulic profile steel shear HPS 55DS

HPS - Combined hydraulic profile steel shears/hole punchers  with 5 machining stations and foot control


·  Cutting, punching and notching of flat steel,  angular steel and bar material
·  Heavy and solid welding construction
·  One- or two-cylinder type
·  With powerful 400 Volt motor (3 PH / 50 Hz)

Advantages of punching
compared to drilling
High time-saving - cycle times
No chips
No cooling

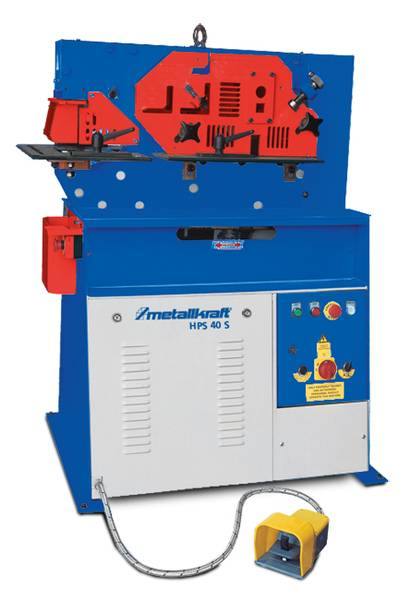

Abb. HPS 40S

Lieferumfang HPS 55DS / HKM 65DS:

  • Stempel und Matrize Ø 22
  • Flachstahl-Schneidemesser
  • Rund-Vierkant-Schneidmesser
  • Profilstahlschere
  • Ausklinkmesser
  • Arbeitsleuchte
  • Elektrischer Seitenanschlag
  • Hakenschlüssel



Vorteile des Stanzens gegenüber dem Bohren

  • hohe Zeitersparnis - Taktzeiten
  • keine Späne
  • keine Kühlung


Wichtige Info
Standardmäßige Auslieferung mit Mubea-Aufnahme, auf Wunsch ­können die Maschinen mit anderen gängigen Werkzeug­aufnahmen bestellt werden


Metallkraft hydraulische Profilstahlscheren/Lochstanze HPS 40S

Abb. zeigt HPS 60S



Lieferumfang HPS 40s:

  • Stempel und Matrize Ø 22
  • Flachstahl-Schneidemesser
  • Rund-Vierkant-Schneidmesser
  • Profilstahlschere
  • Hakenschlüssel

Metallkraft hydraulische Profilstahlscheren/Lochstanze HPS 40S

1.) Abb. zeigt optionalen elektr. Hinteranschlag für
HPS 45S und HPS 60S

2.) Abb. zeigt elektr. Seitenanschlag von
HPS 55 DS und HPS 65 DS

3.) Abb. zeigt optionalen hydraul. Abstreifer für
HPS 55 DS und HPS 65 DS


Metallkraft hydraulische Profilstahlscheren/Lochstanze HPS 40S

1.) Abb. zeigt optionales 45° V-Auskinkwerkzeug für
HPS 55 DS und HPS 65 DS

2.)Abb. zeigt Arbeitsleuchte von HPS 55DS und HPS 65DS


Metallkraft hydraulische Profilstahlscheren/Lochstanze HPS 40S


Metallkraft hydraulische Profilstahlscheren/Lochstanze HPS 40S

1.) Abb. zeigt optionale Stanzmatrize

2.) Abb. zeigt optionales 90° V-Auskinkwerkzeug für
HPS 55 DS und HPS 65 DS

3.) Abb. zeigt optionale Stanzeinrichtung für große Durchmesser


Metallkraft hydraulische Profilstahlscheren/Lochstanze HPS 40S
Metallkraft hydraulische Profilstahlscheren/Lochstanze HPS 40S

Verschiedene optionale Halter, Stanzen und Werkzeuge für U-, T- und L-Profile auf Anfrage erhältlich!

Letzte Abbildung zeigt Lieferumfang.


Metallkraft hydraulische Profilstahlscheren/Lochstanze HPS 40S
Anwendungsbeispiele Winkelstahlstation

Metallkraft hydraulische Profilstahlscheren/Lochstanze HPS 40S
Anwendungsbeispiele Stangenstahlstation

Metallkraft hydraulische Profilstahlscheren/Lochstanze HPS 40S
Anwendungsbeispiele Vierkantstation

Metallkraft hydraulische Profilstahlscheren/Lochstanze HPS 40S
Anwendungsbeispiele Flachstahlstation

Metallkraft hydraulische Profilstahlscheren/Lochstanze HPS 40S
Anwendungsbeispiele Stanzstationstation


Modell HPS 55 DS
Artikel-Nr. 381 9055

Technische Daten
Ø in max. Blechstärke** Ø 20 x 20 mm / Ø 40 x 10 mm
Ausladung 255 mm
Hub 60 mm
Hub / Min. 25
Arbeitshöhe Lochstanze 1030 mm
Stahlstabschere
Rund/Rechteck Ø 40 mm / 40 mm
Winkelstahlschere
90° Schnitt in mm 120 x 120 x 12 mm
45° Schnitt in mm 70 x 10 mm
Arbeitshöhe 1130 mm
Blechschere
Materialstärke max. 200 x 20 mm
Materialgröße max. 300 x 15 mm
Messerlänge 317 mm
Winkelschnitt 80 x 15 mm
Arbeitshöhe 900 mm
Ausklinken
Materialstärke max. 10 mm
Breite 45 mm
Tiefe 90 mm
Optional Ausstattung
U-I Profilmesser 120 x 58 mm
T-Profilmesser 80 x 9 mm
Spezial V-Ausklinkwerkzeuge 100 x 100 x 10 mm
Motorleistung 50 Hz 5,5 kW
Netto-Gewicht 1520 kg
Druck 75 to.
Abmessung in mm 1500 x 950 x 1880
