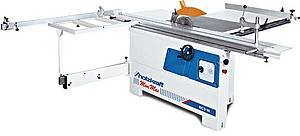

» » » Holzkraft SC 2 W 14 Formatkreissäge
SC2 W14 / SC3 W16 / SC3 W22 -
Kleinformatkreissägen mit schwenkbarem Sägeblatt und hochwertigem Formatschiebeschlitten aus eloxiertem Aluminium.
- Schnittebene direkt am Rolltisch
- präzisionsgeführter Format-Schiebeschlitten aus Aluminium, serienmäßig eloxiert
- großflächiger Tischausleger auf Teleskoparm geführt und längsverschiebbar
- ausziehbarer Aluminium-Teleskopanschlag
- Parallelanschlag mit Schnellspannung und Feineinstellung
- die serienmäßige Tischverbreiterung und Tischverlängerung ermöglichen leichtes Arbeiten mit größeren Werkstücken
- das großdimensionierte Doppelwiegen-Sägeaggregat aus Grauguß ist Garant für Stabilität, Präzision, Laufruhe und lange Lebensdauer
- großflächiger Arbeitstisch aus Grauguß, nachgeglüht und gehärtet, dadurch äußerst robust und unempfindlich
- schwere Stahl-Graugußkonstruktion
- ruhiger Lauf und präzise Schnitte
SC 2 W 14 mit 1515 mm Besäumlänge und Ø 250 mm Sägeblatt
Abbildung 1.: Abmessung in mm ¬
........................................................................................
SC 3 W 16 mit 1630 mm Formatschiebeschlitten
Abbildung 2.: - Abmessung in mm ¬
........................................................................................
SC 3 W 22
Abbildung 3.: - Abmessung in mm ¬
........................................................................................
Lieferumfang SC 2 W:
- Tischverlängerung und Tischverbreiterung
- eloxierter Aluminium-Formatschiebeschlitten
- Parallelanschlag mit Feineinstellung
Zubehör SC 2 W:
- Vorritzeinrichtung mit Sägeblatt Ø 80 mm
- Gehrungsanschlag
........................................................................................http://www.wgm-maschinen.de/images/bilder-stuermer/sc-2/
Lieferumfang SC 3 W:
- Tischverlängerung und Tischverbreiterung
- eloxierter Aluminium-Formatschiebeschlitten
- Aluminium-Klappanschläge
- Parallelanschlag mit Rundstangenführung und Feineinstellung
Zubehör SC 3 W:
- Vorritzeinrichtung mit Sägeblatt-Ø 80 mm
- Gehrungsanschlag mit Klappanschlägen, Skala und Teleskopanschlag
........................................................................................
Zubehör: Teleskop-Gehrungsanschlag
Modell |
SC 2 W 14 |
SC 3 W 16 |
SC 3 W 22 |
Technische Daten |
Tischabmessungen |
792x450 mm |
840x560mm |
840x560 mm |
Tischhöhe |
900 mm |
900 mm |
900 mm |
Schiebetischlänge |
1600 mm |
1600 mm |
2250 mm |
Besäumlänge |
1515 mm |
1630 mm |
2280 mm |
max. Schnitthöhe 45°/90° o. Vorritz. |
64/80 mm |
82/103 mm |
82/103 mm |
max. Schnitthöhe 45°/90° m. Vorritz. |
64/80 mm |
82/103 mm |
82/103 mm |
max. Ablängbreite links vom Sägeblatt |
2150 mm |
2150 mm |
2250 mm |
Schnittbreite mit Parallelanschlag |
900 mm |
900 mm |
900 mm |
Neigung des Sägeblattes |
90°-45 ° |
90°-45 ° |
90°-45 ° |
max. Sägeblatt-Ø mit und ohne Vorritz |
250 mm |
315 mm |
315 mm |
Vorritzsägeblatt-Ø (optional) |
80 mm |
80 mm |
80 mm |
Drehzahl Hauptsägeblatt |
4000 U/min. |
4000 U/min. |
4000 U/min. |
Drehzahl Vorritzsägeblatt |
7600 U/min. |
8000 U/min. |
8000 U/min. |
Motorleistung 400 V / 50 Hz / P2 / S1 |
3,0 kW (4,0 PS) |
4,0 kW (4,0 PS) |
4,0 kW (4,0 PS) |
Absaugstutzendurchmesser |
120 mm |
120 mm |
120 mm |
Absaugstutzen-Ø Sägeblattschutz |
60 mm |
60 mm |
60 mm |
Abmessungen (LxBxH) |
siehe Abbildung 1. |
siehe Abbilung 2. |
siehe Abbildung 3. |
Gewicht |
270 kg |
310 kg |
380 kg |
|
Zubehör für SC2 W14 / SC3 W16 / SC3 W22 |
Vorritzeinrichtung mit Sägeblatt-Ø 80 mm
|
Gehrungsanschlag mit Klappanschlägen, Skala und Teleskopanschlag
|
Vorritzeinrichtung mit Sägeblatt-Ø 80 mm
|
Gehrungsanschlag SC3W/T50
|
|
Aluminium-Schiebeschlitten mit Kugelkontaktsystem
- dauerhaft leichtgängig
- staub- und schmutzunempfindlich
durch minimalen Berührungspunkt
zwischen Kugel und Trapezschiene
- 10 Jahre Holzkraft-
Garantie auf Verschleiß
der Führungsbahnen
Doppelwiegen-
sägeaggregat
- großdimensioniert aus Grauguß
- nahe am Sägeblatt, beidseitig gelagert
- dadurch Stabilität, Präzision, Laufruhe und lange Lebensdauer
- durch Kurbel höhen- und bis 45°schrägverstellbar
- Vorritzaggregat jederzeit nachrüstbar
Leistungsstarke Motoren
- S1 Motor, 100% Einschaltdauer für den Dauereinsatz (Vollast) geeignet
- Die Leistungangabe bezieht sich hierbei auf die Abgabeleistung P2 und nicht auf die Aufnahmeleistung P1
Parallelanschlag mit Rundstangenführung
- mit Feineinstellung und Schnellspannung
- stabile Rundstangenführung aus geschliffenem Stahl mit 45 mm Durchmesser
- serienmäßig abklappbar für den Zuschnitt großer Werkstücke
Teleskopanschlag
- Ausziehbarer Teleskop-Anschlag bis max. 2550 mm aus Aluminium
- winkelverstellbar
- mit professionellen Anschlagklapen
Doppelwiegensägeaggregat
- großdimensioniert aus Stahl/Grauguß
- nahe am Sägeblatt, beidseitig gelagert
- dadurch Stabilität, Präzision, Laufruhe und lange Lebensdauer
- durch Kurbel höhen- und bis 45° schrägverstellbar
- Vorritzaggregat jederzeit nachrüstbar
Zubehör: Vorritzeinrichtung mit kompletten Anbausatz mit Sägeblatt Ø 80 mm siehe Zubehörtabelle
|
