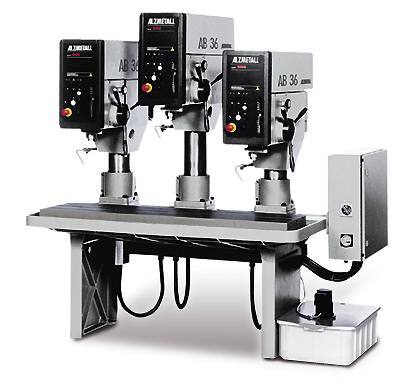

Typ	RFT 3/3 für 3 Bohroberteile
Höhe des Tisches	780 mm
Breite des Tisches mit Wasserrinnen	1650
Tisch Aufspannfläche (BxT)	1500 x 350 mm
Spannuten Anzahl x Breite x Abstand)	2 x 14 x 224 mm
Gewicht ohne Oberteil	520 kg
Anzahl der Oberteile max.	3

RFT 3 Optionen

17.1 Tretleiste als Notausschalter

35. Kühlmitteleinrichtung B, bestehen aus: separatem Behälter (48 l), Pumpe mit Motorschutzschalter, kompletter Armatur für 2 Bohroberteile

35.1 - für 3 Bohroberteile

35.2 - für 4 Bohroberteile

35.3 - für 5 Bohroberteile

35.4 - für 6 Bohroberteile

36. Steuertransformator erforderlich bei Sonderbetriebsspannungen (nicht bei 230 V oder 400 V mit N-Leiter)

37. Lichttransformator erforderlich bei Sonderbetriebsspannungen (nicht bei 230 V oder 400 V mit N-Leiter
- bei Bestückung mit 1-2 Bohroberteilen

37.1 - bei Bestückung mit 3-6 Bohroberteilen EUR 475,--

42.6 Bohroberteile 700 mm, höhenverstellbar (RFT 3)

01. Sonderlackierung: DD-Glattlack

02. Sonderlackierung: DD-Strukturlack

Verpackung (Bohlen - werden nicht berechnet)

Montagemöglichkeiten RFT 3:

Bohroberteil, höhenverstellbar, 500 mm	AX 3/S	AX 3/SV	AX 4/SV
Spindel	MK 3	MK 3	MK 4
Ausladung	293 mm	293 mm	300 mm
Abstand Bohrspindel-Tisch max.	764 mm	764 mm	804 mm
Abstand Bohrspindel-Tisch min.	264 mm	264 mm	304 mm
Spindelhub	120 mm	120 mm	140 mm
Gewicht	150 kg	160 kg	265 kg
Motor min^-1	1500	1500	1500
Antriebsleistungin kW	1,1 kW	1,1 kW	3 kW
Spindeldrehzahlen	160-1125 min^-1	160-1125 min^-1	70-2400 min^-1


Motor min^-1	750/1500	750/1500	750/1500
Antriebsleistungin kW	1,0/1,6	1,0/1,6	1,8/2,9
Spindeldrehzahlen	80-1125 min^-1	80-1125 min^-1	70-1200 min^-1
Motor min^-1	1500/3000	1500/3000
Antriebsleistungin kW	1,45/1,9	1,45/1,9
Spindeldrehzahlen	160-2250 min^-1	160-2250 min^-1


Bohroberteil, höhenverstellbar, 500 mm	AB 26/SV	AB 34/SV	AB 40/SV
Spindel	MK 3	MK 3	MK 4
Ausladung	293 mm	300 mm	300 mm
Abstand Bohrspindel-Tisch max.	738 mm	768 mm	768 mm
Abstand Bohrspindel-Tisch min.	238 mm	268 mm	268 mm
Spindelhub	160 mm	160 mm	160 mm
Gewicht	250 kg	270 kg	290 kg
Motor min^-1	750/1500	750/1500	750/1500
Antriebsleistungin kW	1,0/1,6	1,4/2,2	1,8/2,9
Spindeldrehzahlen	120-2200 min^-1	100-1800 min^-1	100-1600 min^{-1 oder 200-3200 min^-1}
Motor min^-1	750/1500	750/1500	750/1500
