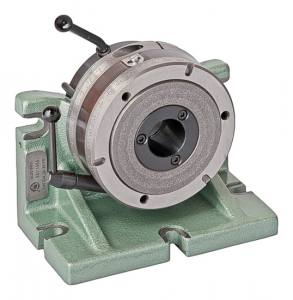

Bison Teilapparat 5901-125
|
|
Teil- und Aufspannvorrichtungen - Rundtische und einsetzbare Teilapparate
|
|
- Horizontal / Vertikal direkt-teilapparate mit wechselbaren teilscheiben
- 3-Backenfutter, Stahl, Harte, einteilige Backen
|
|
Eigenschaften:
- Typ 5901 beinhaltet nur die Aufspannvorrichtung ohne Drehfutter
- Die passenden Drehfutter für die Aufspannvorrichtung entnehmen Sie bitte der neben stehenden Tabelle.
- Die effektive und kompakte Konstruktion erlaubt drei Arten der Teilung:
- 1) Die Sperrvorrichtung erlaubt eine Teilung in 2, 3, 4, 6, 8, 12 oder 24 Abschnitte
- 2) Der Skalierung des Rings erlaubt eine Teilung von 0° bis 360° in Abstufungen von 1°
- 3) Durch Einsatz alternativer Teilscheiben können anderszahlige Abschnitte erreicht werden (13, 14, 15, 16, 17, 18, 19, 20, 21, 22 oder 23) - die Teilscheiben finden Sie auf Seite 72
- Teilgenauigkeit: 2’
- Zentrizität des Morsekonus: 0,02 mm
- Rechtwinkligkeit bei vertikalem Einsatz: (Grundfläche zur Geräteachse): 0,02 mm
- Parallelität bei horizontalem Einsatz (Grundfläche zur Geräteachse): 0,02 mm
- Rundlaufgenauigkeit in Abhängigkeit vom Einsatz eines Guss- oder Stahl-Drehfutters 0,03÷0,06 mm
- Teilscheibe aus legiertem Stahl, gehärtet und geschliffen, ausgelegt auf lange Lebensdauer des Geräts
- Vorrichtungskörper ist gefertigt aus stabilisiertem Gusseisen
|
|
