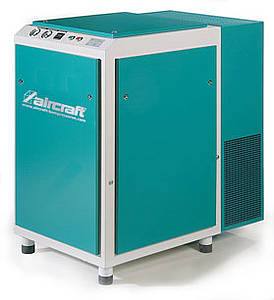

Abb. Modell A-RS Standardausstattung
- aussenliegender Feinabscheider
- Schalldämmung serienmäßig
- servicefreundlich durch leicht abnehmbare
Seitenteile und optimaler Zugänglichkeit
- elektropneumatische Steuerung/Regelung,
Sterndreieck-Schutzkombination (ab 5,5 kW),
Volllast-Leerlauf-Aussetz-Betrieb
- optional mit Drehrichtungskontrolle
- über Phasenfolgerelais
- optional: elektronische Steuerung
- AIRTRONIC mit Display
- Serie A-RSF serienmäßig mit AIRTRONIC
- anschlussfertig mit Kugelhahn
Sämtliche Anlageteile sind optimal zugänglich.
AIRTRONIC-Steuerung
Das intelligente Steuer-, Regel- und Überwachungssystem
Garant für einen optimalen, wirtschaftlichen Betrieb, sowie die notwendige Sicherheit bei der Betreuung und Wartung der Anlage.
- intelligentes Steuer- und Regelsystem
- frei programmierbar
- technisch ausgereift und tausendfach bewährt
- zum Erfassen, Überwachen und Visualisieren der betriebswichtigen Paramater und Funktionen
- eine Anbindung an übergeordnete Druckluftmanagementsysteme ist möglich
Emissions-Schalldruckpegel nach PN8NTC2.3
Modell |
A-RS 7,5-7,5 |
A-RS 7,5-10 |
A-RS 7,5-13 |
A-RS 7,5-15 |
Technische Daten |
Höchstdruck bar |
7,5 |
10 |
13 |
15 |
Effektive Liefermenge m³/min |
1,10 |
0,95 |
0,74 |
0,63 |
Motorleisung kW |
7,5 |
7,5 |
7,5 |
7,5 |
Motorleisung PS |
10 |
10 |
10 |
10 |
Geräuschentwickelung in dB(A) |
63 |
63 |
63 |
63 |
Abmessungen in mm B x T x H |
567 x 764 x 900 |
567 x 764 x 900 |
567 x 764 x 900 |
567 x 764 x 900 |
Anschluss |
1/2" |
1/2" |
1/2" |
1/2" |
Kesselinhalt ltr. |
- |
- |
- |
- |
Gewicht kg |
187 |
187 |
187 |
187 |
|
Modell |
A-RS 9-10 |
A-RS 9-13 |
A-RS 9-15 |
A-RS 11-7,5 |
Technische Daten |
Höchstdruck bar |
10 |
13 |
15 |
7,5 |
Effektive Liefermenge m³/min |
1,09 |
0,86 |
0,76 |
1,76 |
Motorleisung kW |
9 |
9 |
9 |
11 |
Motorleisung PS |
12 |
12 |
12 |
15 |
Geräuschentwickelung in dB(A) |
65 |
65 |
65 |
69 |
Abmessungen in mm B x T x H |
567 x 764 x 900 |
567 x 764 x 900 |
567 x 764 x 900 |
664 x 992 x 1117 |
Anschluss |
3/4'' |
3/4'' |
3/4'' |
3/4'' |
Kesselinhalt ltr. |
- |
- |
- |
- |
Gewicht kg |
194 |
194 |
194 |
305 |
|
Modell |
A-RS 11-10 |
A-RS 11-13 |
A-RS 11-15 |
A-RS 15-7,5 |
Technische Daten |
Höchstdruck bar |
10 |
13 |
15 |
7,5 |
Effektive Liefermenge m³/min |
1,50 |
1,16 |
0,93 |
2,24 |
Motorleisung kW |
11 |
11 |
11 |
15 |
Motorleisung PS |
15 |
15 |
15 |
20 |
Geräuschentwickelung in dB(A) |
69 |
69 |
69 |
69 |
Abmessungen in mm B x T x H |
664 x 992 x 1117 |
664 x 992 x 1117 |
664 x 992 x 1117 |
664 x 992 x 1117 |
Anschluss |
3/4'' |
3/4'' |
3/4'' |
3/4'' |
Kesselinhalt ltr. |
- |
- |
- |
- |
Gewicht kg |
305 |
305 |
305 |
319 |
|
Modell |
A-RS 15-10 |
A-RS 15-13 |
A-RS 15-15 |
A-RS 18,5-7,5 |
Technische Daten |
Höchstdruck bar |
10 |
13 |
15 |
7,5 |
Effektive Liefermenge m³/min |
1,96 |
1,51 |
1,24 |
2,91 |
Motorleisung kW |
15 |
15 |
15 |
18,5 |
Motorleisung PS |
20 |
20 |
20 |
25 |
Geräuschentwickelung in dB(A) |
69 |
69 |
69 |
71 |
Abmessungen in mm B x T x H |
664 x 992 x 1117 |
664 x 992 x 1117 |
664 x 992 x 1117 |
791 X 1281 X 1290 |
Anschluss |
3/4'' |
3/4'' |
3/4'' |
11/4'' |
Kesselinhalt ltr. |
- |
- |
- |
- |
Gewicht kg |
319 |
319 |
319 |
532 |
|
Modell |
A-RS 18,5-10 |
A-RS 18,5-13 |
A-RS 18,5-15 |
A-RS 22-7,5 |
Technische Daten |
Höchstdruck bar |
10 |
13 |
15 |
7,5 |
Effektive Liefermenge m³/min |
2,62 |
2,20 |
1,89 |
3,46 |
Motorleisung kW |
18,5 |
18,5 |
18,5 |
22 |
Motorleisung PS |
25 |
25 |
25 |
30 |
Geräuschentwickelung in dB(A) |
71 |
71 |
71 |
71 |
Abmessungen in mm B x T x H |
791 X 1281 X 1290 |
791 X 1281 X 1290 |
791 X 1281 X 1290 |
791 X 1281 X 1290 |
Anschluss |
11/4'' |
11/4'' |
11/4'' |
11/4'' |
Kesselinhalt ltr. |
- |
- |
- |
- |
Gewicht kg |
532 |
532 |
532 |
547 |
|
Modell |
A-RS 22-10 |
A-RS 22-13 |
A-RS 22-15 |
A-RS 1-30-7,5 |
Technische Daten |
Höchstdruck bar |
10 |
13 |
15 |
7,5 |
Effektive Liefermenge m³/min |
3,5 |
2,66 |
2,31 |
4,38 |
Motorleisung kW |
22 |
22 |
22 |
30,0 |
Motorleisung PS |
30 |
30 |
30 |
40,0 |
Geräuschentwickelung in dB(A) |
71 |
71 |
71 |
71 |
Abmessungen in mm B x T x H |
791 X 1281 X 1290 |
791 X 1281 X 1290 |
791 X 1281 X 1290 |
791 X 1281 X 1290 |
Anschluss |
11/4'' |
11/4'' |
11/4'' |
11/4'' |
Kesselinhalt ltr. |
- |
- |
- |
- |
Gewicht kg |
547 |
547 |
547 |
591 |
|
Modell |
A-RS 1-30-10 |
A-RS 1-30-13 |
A-RS 1-30-15 |
A-RS 2-30-7,5 |
Technische Daten |
Höchstdruck bar |
10 |
13 |
15 |
7,5 |
Effektive Liefermenge m³/min |
4,01 |
3,52 |
3,02 |
5,05 |
Motorleisung kW |
30,0 |
30,0 |
30,0 |
30,0 |
Motorleisung PS |
40,0 |
40,0 |
40,0 |
40,0 |
Geräuschentwickelung in dB(A) |
71 |
71 |
71 |
74 |
Abmessungen in mm B x T x H |
791 X 1281 X 1290 |
791 X 1281 X 1290 |
791 X 1281 X 1290 |
931 x 1392 x 1574 |
Anschluss |
11/4'' |
11/4'' |
11/4'' |
11/4'' |
Kesselinhalt ltr. |
- |
- |
- |
- |
Gewicht kg |
591 |
591 |
591 |
809 |
|
Modell |
A-RS 2-30-10 |
A-RS 2-30-13 |
A-RS 2-30-15 |
A-RS 37-7,5 |
Technische Daten |
Höchstdruck bar |
10 |
13 |
15 |
7,5 |
Effektive Liefermenge m³/min |
4,28 |
3,76 |
3,40 |
6,15 |
Motorleisung kW |
30,0 |
30,0 |
30,0 |
37,0 |
Motorleisung PS |
40,0 |
40,0 |
40,0 |
50,0 |
Geräuschentwickelung in dB(A) |
74 |
74 |
74 |
75 |
Abmessungen in mm B x T x H |
931 x 1392 x 1574 |
931 x 1392 x 1574 |
931 x 1392 x 1574 |
931 x 1392 x 1574 |
Anschluss |
11/4'' |
11/4'' |
11/4'' |
11/4'' |
Kesselinhalt ltr. |
- |
- |
- |
- |
Gewicht kg |
809 |
809 |
809 |
830 |
|
Modell |
A-RS 37-10 |
A-RS 37-13 |
A-RS 37-15 |
A-RS 45-7,5 |
Technische Daten |
Höchstdruck bar |
10 |
13 |
15 |
7,5 |
Effektive Liefermenge m³/min |
5,24 |
4,56 |
4,15 |
7,25 |
Motorleisung kW |
37,0 |
37,0 |
37,0 |
45,0 |
Motorleisung PS |
50,0 |
50,0 |
50,0 |
60,0 |
Geräuschentwickelung in dB(A) |
75 |
75 |
75 |
75 |
Abmessungen in mm B x T x H |
931 x 1392 x 1574 |
931 x 1392 x 1574 |
931 x 1392 x 1574 |
931 x 1392 x 1574 |
Anschluss |
11/4'' |
11/4'' |
11/4'' |
11/4'' |
Kesselinhalt ltr. |
- |
- |
- |
- |
Gewicht kg |
830 |
830 |
830 |
926 |
|
Modell |
A-RS 45-10 |
A-RS 45-13 |
A-RS 45-15 |
|
Technische Daten |
Höchstdruck bar |
10 |
13 |
15 |
|
Effektive Liefermenge m³/min |
6,51 |
5,55 |
5,03 |
|
Motorleisung kW |
45,0 |
45,0 |
45,0 |
|
Motorleisung PS |
60,0 |
60,0 |
60,0 |
|
Geräuschentwickelung in dB(A) |
75 |
75 |
75 |
|
Abmessungen in mm B x T x H |
931 x 1392 x 1574 |
931 x 1392 x 1574 |
931 x 1392 x 1574 |
|
Anschluss |
11/4'' |
11/4'' |
11/4'' |
|
Kesselinhalt ltr. |
- |
- |
- |
|
Gewicht kg |
926 |
926 |
926 |
|
|
Zubehör für Serie A-RS bis 45 kW |
Mehrpreis AIRTRONIC-Steuerung |
Option Drehrichtungskontrolle |
Grundlast-Wechselschaltung |
|
Effektive Liefermenge:
0,16 - 7,25 m³/min
Druckbereich:
7,5 - 15 bar
Antriebsleistung:
7,5 - 45,0 kW
Übersichtliches Bedienfeld: Manometer für Betriebsüberdruck, Temperaturanzeige und Betriebsstundenanzeige können mit einem Blick erfasst werden
Das Herz der Anlage: AIRCRAFT-Kompakt-Schraubenverdichter.
Sämtliche Anlagenteile sind optimal zugänglich.
|
