Knuth Hydraulische 4-Walzen-Rundbiegemaschine RBM 20/16 CNC


89.638,00 EURzzgl. 19 % MwSt., zzgl. Versand



Art.Nr.:
131904
Lieferzeit:
Versandgewicht:
7000 kg



Knuth Hydraulische 4-Walzen-Rundbiegemaschine RBM 20/16 CNC

Vier Walzen Rundbiegemaschine hydraulisch,Rundbiegemaschine hydraulisch 4 Walzen

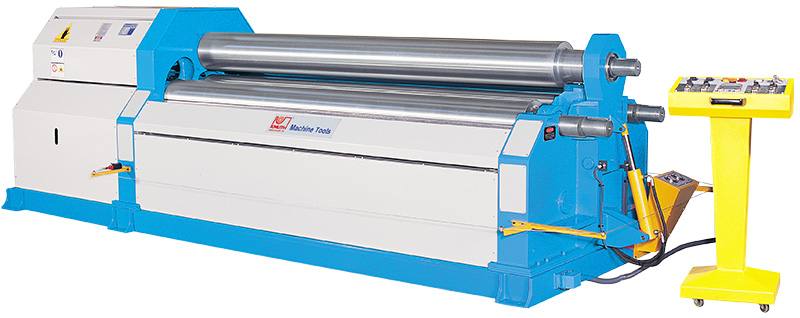

Abb. zeigt RBM 30/16



CNC-gesteuertes Walzen elliptischer und konischer Formen, Anbiegen und Biegen in einem Arbeitsgang

  • solides Maschinengestell, basierend auf modernster Konstruktion und langjähriger Erfahrungen
  • hydraulische Klapplager zur leichten Entnahme des Werkstücks
  • Zustellung der Walzen und Einstellung der Parallelität und Konizität erfolgt über das Bedienpult
  • alle Walzen sind gehärtet und präzise gelagert
  • Ober- und Unterwalze werden hydraulisch angetrieben
  • Hydraulikkomponenten von Parker und Bosch
  • Elektrikkomponenten von Siemens und Telemecanique
  • minimaler Biegedurchmesser = 3 x Ø der Oberwalze


Technische Daten - RBM 20/16 CNC - Hydraulische 4-Walzen-Rundbiegemaschine


Arbeitsbereich
Arbeitslänge 2100 mm
Blechstärke (max.) 20 mm
max. Blechstärke z. Anbiegen 16 mm
Oberwalzendurchmesser 300 mm
Unterwalzendurchmesser 270 mm
Seitenwalzendurchmesser 210 mm
Antriebsleistungen
Motorleistung Hydraulikpumpe 15 kW
Maße und Gewichte
Abmessungen 4532x1730x1489 mm
Gewicht 7000 kg
Für Konus-Biegung müssen alle Biegewerte 50 % reduziert werden!


Steuerung - RBM 20/16 CNC - Hydraulische 4-Walzen-Rundbiegemaschine

CNC Steuerung für Ring-u. Profilbiegemaschinen/Rundbiegemaschinen

Mit der anwenderorientierten Software können Programme für zylindrische, konische, elliptische, ovale, dreieckige, quadratische und viele weitere Formen erstellt werden. Durch einfache Eingabe der Werkstückparameter wird das Programm mit grafischer Unterstützung erstellt. Die Biegedaten werden anhand der Parameter automatisch berechnet.
Positioniergenauigkeit ± 0,1 mm



Standardzubehör - RBM 20/16 CNC - Hydraulische 4-Walzen-Rundbiegemaschine

gehärtete Walzen, Konischbiegeeinrichtung, Digitalanzeige, Bedienpult, Betriebsanleitung


Zubehör / Optional - RBM 20/16 CNC - Hydraulische 4-Walzen-Rundbiegemaschine

Knuth Zuführtisch für RBM
Knuth Seitliche Abstützung für RBM
Knuth Stufenlos einstellbare Drehgeschwindigkeit für RBM
Knuth Zentrale Abstützung für RBM
