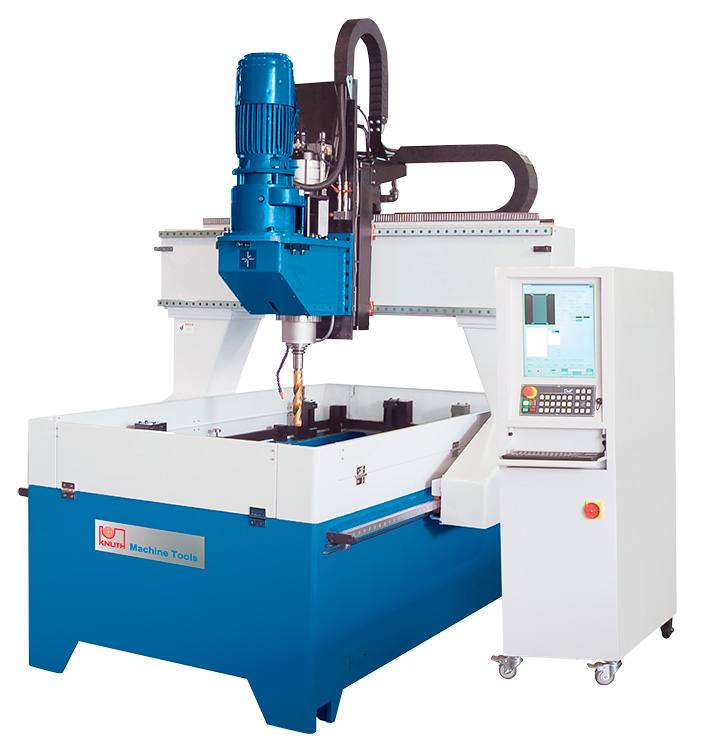

Knuth CNC Plattenbohrmaschine Drillmaster 2010
|
| |
|
Komplexe Bohrarbeiten - grafisch dargestellt, effizient und hochpräzise durchgeführt
- stabile Schweißkonstruktion mit verwindungssteifer Brücke und präzisen Linearführungen in X- und Y-Achse
- hydraulische Werkstückspannhebel fixieren das Material sicher
- automatische Plattenhöhenvermessung erfolgt durch das im hydraulischen Spannhebel integrierte Messsystem
- kräftige Servomotoren generieren dynamische Portalvorschübe
- Z-Achse mit 350 mm Verfahrweg ermöglicht maximale Ausnutzung des Arbeitsraumes
- Simulationsfahrt zur Bruchvermeidung des Werkzeuges und Werkstückes
- Laser-Pointer - einfaches Einrichten von Werkstücken, Teach-In von Positionen und Festlegung des Programm-Startpunktes am Werkstück
- intuitiv und leicht bedienbare Steuerung mit 19” Touchscreen, speziell auf Bohrprozesse abgestimmt
- Linearführungen mit pneumatischen Klemmungen
Technische Daten - Drillmaster 2010 - CNC Plattenbohrmaschine
| Arbeitsbereich |
|
| Verfahrweg X-Achse |
1000 mm |
| Verfahrweg Y-Achse |
2000 mm |
| Verfahrweg Z-Achse |
350 mm |
| Tischabmessungen |
1000x2000 mm |
| Bohrleistung |
50 mm |
| Werkstück, Gewicht (max.) |
1200 kg |
| Werkzeuggewicht (max.) |
5 kg |
| Abstand Spindelnase - Tischoberfläche |
446 mm |
| Hauptspindel |
|
| Drehzahlbereich, stufenlos |
55 - 570 min-1 |
| Spindelaufnahme |
MK 4 / MT 4 |
| Genauigkeiten |
|
| Positioniergenauigkeit |
0,1 mm |
| Wiederholgenauigkeit |
0,1 mm |
| Vorschub |
|
| Eilgang X-Achse |
12000 mm/min |
| Eilgang Y-Achse |
12000 mm/min |
| Eilgang Z-Achse |
12000 mm/min |
| Vorschubgeschwindigkeit X-Achse |
0 - 12000 mm/min |
| Vorschubgeschwindigkeit Y-Achse |
0 - 12000 mm/min |
| Vorschubgeschwindigkeit Z-Achse |
0 - 12000 mm/min |
| Antriebsleistungen |
|
| Motorleistung Hauptantrieb |
5,5 kW |
| Motorleistung X-Achse |
1 kW |
| Motorleistung Y-Achse |
2 kW |
| Motorleistung Z-Achse |
1 kW |
| Maße und Gewichte |
|
| Abmessungen |
2200x1500x2000 mm |
| Gewicht |
3480 kg |
Standardzubehör - Drillmaster 2010 - CNC Plattenbohrmaschine
windowsbasierende Steuerung, Laser Pointer, hydraulische Klemmung, Zentralschmierung, Werkzeuglängenvermessung, manuelle Schraubstöcke, Spann- und Auflageblöcke, Universal-Klemmmittelsatz, Klemmblöcke, Bohrfutter MK 4, Steuerungskühlung, Bedienwerkzeug, Betriebsanleitung
Zubehör / Optional - Drillmaster 2010 - CNC Plattenbohrmaschine
| 2. Hauptspindel mit 4-fach Bohrsystem |
|
| |
| |
| |
| |
| |
