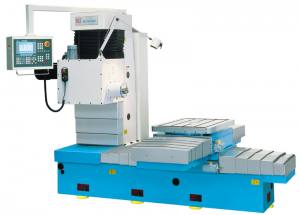

Knuth CNC-Bohr- und Fräswerk BO 90 CNC
|
| Knuth Bohrwerke; Knuth Bohrmaschinen; Knuth Fräswerkzeuge |
| |
| |
|
Kompaktes CNC Bohr- und Fräswerk für die horizontale 4-Seitenbearbeitung mit beachtlicher Leistung zum günstigen Preis
- schweres Maschinengestell aus hochwertigem Grauguss und breite Führungsbahnen für optimale Arbeitsergebnisse bei allen Bohr- und Fräsbearbeitungen
- große Verfahrwege in allen Achsen und hohe Tischtragfähigkeit für die Bearbeitung von großen Werkstücken
- Siemens Servoantriebe, große Durchmesser der Kugelumlaufspindeln und hochwertige Linearführungen ermöglichen äußerste Präzision bei hohen Verfahrgeschwindigkeiten
- Spindelaufnahme BT 40 mit automatischer Werkzeugklemmung
- höchste Winkelgenauigkeit und leichte Bedienung bei der Winkeleinstellung dank pneumatischem Drehtisch
- komplettes Siemens Steuerungspaket, bestehend aus Siemens 802C Steuerung sowie Servo-Achsantrieben, erfüllt die Ansprüche an eine moderne CNC Maschine
|
| |
|
Technische Daten - BO 90 CNC - CNC-Bohr- und Fräswerk
|
| Arbeitsbereich |
|
| Verfahrweg X-Achse |
700 mm |
| Verfahrweg Y-Achse |
510 mm |
| Verfahrweg Z-Achse |
800 mm |
| Tischabmessungen |
630x630 mm |
| Tischbelastbarkeit |
1000 kg |
| T-Nuten, Anzahl |
6 Stück |
| T-Nuten, Breite |
18 mm |
| Abstand Spindelachse - Tischoberfläche |
570 mm |
| Drehbereich Tisch (Einheit 5°) |
360 ° |
| Zerspanungsleistung |
|
| Bohrleistung, Stahl |
30 mm |
| Ausspindeln |
200 mm |
| Fräsleistung |
55 cm³/min |
| Hauptspindel |
|
| Spindeldrehzahl |
0 - 6000 min-1 |
| Spindelaufnahme |
BT 40 |
| Vorschub |
|
| Eilgang X-Achse |
15000 mm/min |
| Eilgang Y-Achse |
15000 mm/min |
| Eilgang Z-Achse |
15000 mm/min |
| Vorschubgeschwindigkeit X-Achse |
1 - 5000 mm/min |
| Vorschubgeschwindigkeit Y-Achse |
1 - 5000 mm/min |
| Vorschubgeschwindigkeit Z-Achse |
1 - 5000 mm/min |
| Genauigkeiten |
|
| Positioniergenauigkeiten |
± 0,008 mm / ± 0,00031" |
| Wiederholgenauigkeiten |
± 0,005 mm / 0,0002" |
| Winkelgenauigkeit |
± 3" |
| Antriebsleistungen |
|
| Motorleistung Hauptspindel |
11 kW |
| Maße und Gewichte |
|
| Abmessungen |
3550x2350x2100 mm |
| Gewicht |
4800 kg |
|
| |
|
Steuerung - BO 90 CNC - CNC-Bohr- und Fräswerk
Siemens Sinumerik 802C base line Fräsen
- leicht zu bedienen und zu programmieren
- schnelles und einfaches Einrichten der Werkzeuge und Werkstücke
- Zyklus- und konturunterstütztes Programmieren
- Operator Panel, Maschinensteuertafel und Peripherie - alles in einem Panel
Fräsen:
- Bohren, Plansenken
- Tieflochbohren
- Gewindebohren mit Ausgleichsfutter (Maschinenabhängig)
- Gewindebohren ohne Ausgleichsfutter (Maschinenabhängig)
- Ausbohren
- Lochreihe
- Lochkreis
- Rechtecktasche, Nut, Kreistasche fräsen
- Abarbeiten von Extern DNC Betrieb - bearbeitet auch größere Programme über die RS 232 C (V.24)-Schnittstelle
- 8" LCD - Flachbildschirm
- Software für Datenübertragung
- Toolbox CD für Systempflege inkl.
- 256 KB Teileprogrammspeicher
- Look Ahead
- elektronisches Handrad (maschinenspezifisch)
- Werkzeugverwaltung und Kompensation
- serielle Schnittstelle RS 232 C
- integrierter Taschenrechner
- freie Belegung von Ein-, Ausgängen und Funktionstasten möglich (Option), Projektierung in unserem Haus
|
| |
Standardzubehör - BO 90 CNC - CNC-Bohr- und Fräswerk
Siemens 802 C Steuerung, pneumatischer Drehtisch, elektronisches Handrad, Halogenarbeitsleuchte, Zentralschmierung, Messerkopf 125 mm, Bohrfutter 3-16 mm / B18, Einsteckzapfen MK4 B18, Reduzierhülsen MK3, MK4, MK5, Fundamentschrauben, Bedien- und Programmieranleitung
|
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
