» » » » Knuth Horizontales Bohr- / Fräswerk BO 130
Knuth Horizontales Bohr- / Fräswerk BO 130
Horizontalbohrwerk, Horizontalfräswerk,horizontal bohren,horizontal fräsen |
|

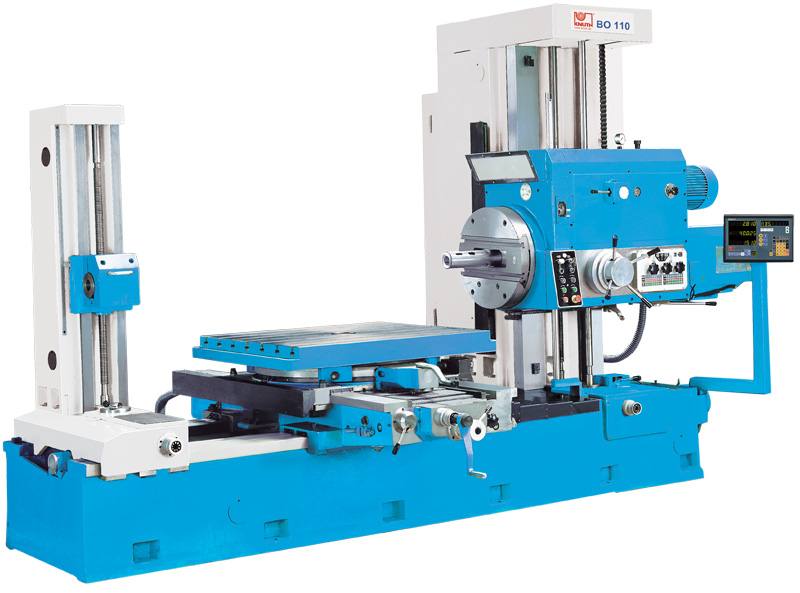

Abb. zeigt BO 110 |
|
|
Sehr schweres Bohr- und Fräswerk mit Verfahrwegen von 2000 x 2000 mm für die Bearbeitung von Werkstückgewichten bis zu 10 Tonnen
- serienmäßig sind die Maschinen mit einer Positionsanzeige in 3 Achsen ausgerüstet
- stabile Vierkantführungen, die gehärtet und präzisionsgeschliffen sind, gewährleisten genaues Arbeiten auf viele Jahre
- mechanische Funktionen, deren gleichzeitiger Betrieb nicht erfolgen darf, sind gegeneinander verriegelt
- Spindelstock und Vorschubgetriebe sind mit einer Überlastkupplung ausgerüstet
- die Maschine ist mit einer Gewindeschneideinrichtung ausgerüstet
- Planscheibe und Bohrspindel haben den unterschiedlichen Funktionen entsprechend unterschiedliche und auf ihre Aufgaben abgestellte Drehzahlbereiche
- Tisch drehbar über 360°
- Teleskop-Stahlabdeckungen schützen die Führungen gegen Späne und Verschmutzung
- mit Frequenzumrichter für stufenlose Geschwindigkeit und 3-Achs Servomotor
3-Achs-Positionsanzeige
- höhere Arbeitsgenauigkeit
- geringere Fehlerquote
- größere Fertigungssicherheit
- wesentliche Zeitersparnis
- Produktivitätssteigerung
- optimal ablesbare Anzeige
- benutzergerechte Funktionen
- übersichtlich angeordnete Tastatur
- Auflösung 0,01 / 0,005 mm
- Koordinatenwertvorgabe
- Erhaltung der Achsposition bei ausgeschalteter Anzeige
- Lochkreismusterberechnung
- Taschenrechnerfunktion
- Speicher für 10 Werkzeuge
- Radius / Durchmesserumschaltung
- Umrechnung mm/inch
- problemloser Anbau und wartungsfreier Betrieb
|
|
Technische Daten - BO 130 - Horizontales Bohr- / Fräswerk
Arbeitsbereich |
|
Verfahrweg X-Achse |
2000 mm |
Verfahrweg Y-Achse |
1800 mm |
Verfahrweg Z-Achse |
900 mm |
Verfahrweg W-Achse |
2000 mm |
Verfahrweg Planschieber |
250 mm |
Tischaufspannfläche |
1600x1800 mm |
Tischbelastbarkeit |
10000 kg |
Abstand Spindelachse - Tischoberfläche |
0 - 1800 mm |
Rotationsgeschwindigkeit des Rundtisches |
1,2 min-1 |
Zerspanungsleistung |
|
Bohrleistung |
60 mm |
Hauptspindel |
|
Drehzahlbereich |
(24) 4 - 800 min-1 |
Spindeldurchmesser |
130 mm |
Drehmoment Hauptspindel (max.) |
3136 Nm |
Spindelaufnahme |
ISO 50 |
Planschieberdrehzahl |
(18) 2,5 - 125 min-1 |
Vorschubkraft, axial (max.) |
31,36 kN |
Drehmoment Planschieber (max.) |
4900 Nm |
Vorschub |
|
Vorschub X-Achse |
(36) 0,01 - 6 mm/U |
Vorschub Y-Achse |
(36) 0,01 - 6 mm/U |
Vorschub Z-Achse |
(36) 0,01 - 6 mm/U |
Vorschub W - Achse |
(36) 0,01 - 6 mm/U |
Planschiebervorschub |
(18) 0,08 - 12 mm/min |
Genauigkeiten |
|
Ablesegenauigkeit (optisch) |
0,005 mm |
Ausbohrgenauigkeit |
H7 Ra-1,6 µm |
Antriebsleistungen |
|
Motorleistung Hauptantrieb |
15 kW |
Motorleistung Servoantrieb |
5,5 kW |
Motorleistung Antrieb Z-Achse |
5,5 kW |
Motorleistung Hydraulikpumpe |
1,5 kW |
Maße und Gewichte |
|
Abmessungen |
7030x4660x3800 mm |
Gewicht |
29300 kg |
|
|
Standardzubehör - BO 130 - Horizontales Bohr- / Fräswerk
3-Achs-Positionsanzeige, Ausrichtkeile, Zentralschmierung, Arbeitsleuchte, Fundamentschrauben, Bedienwerkzeug, Betriebsanleitung
|
|
Zubehör / Optional - BO 130 - Horizontales Bohr- / Fräswerk
|
|
|
|
|
|
|
