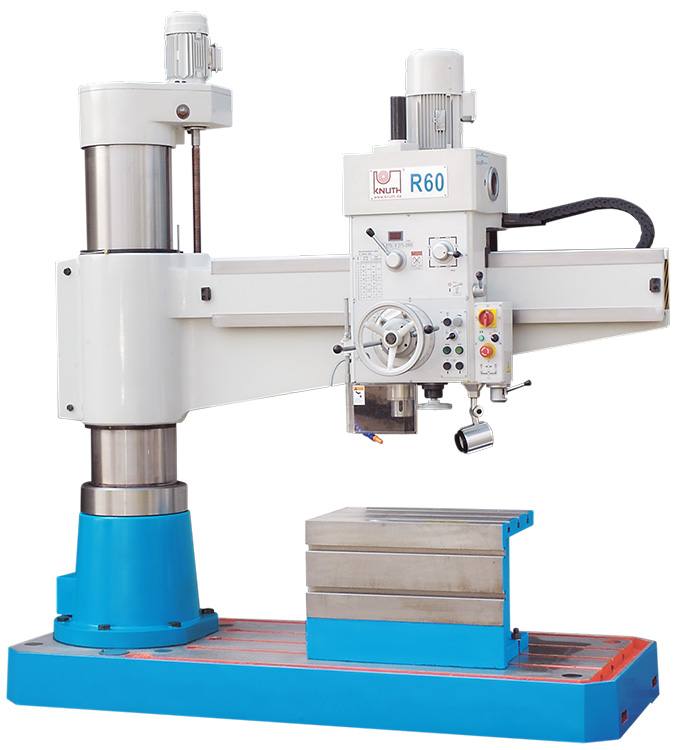

Knuth Radial-Bohrmaschine R 60

Radialbohrmaschine; Radialbohrmaschinen

KNUTH-Radialbohrmaschinen - im Detail perfektioniert, kraftvoll, überaus stabil und handlich

Basis, Säule, Ausleger und Getriebekopf bestehen aus hochwertigem Qualitätsguss
wesentliche Konstruktionsmerkmale sind die groß dimensionierte Säule und der besonders torsionssteife Ausleger
Höhenverstellung des Auslegers erfolgt über kraftvollen motorischen Antrieb und Hubspindel
das Auslegerhubgetriebe läuft im Ölbad und arbeitet zuverlässig und verschleißarm
die aufwändige Säulenschwenkkonstruktion mit optimierter Klemmung überzeugt durch höchste Stabilität und minimalen Klemmversatz
die Schwenk- und Verfahrachsen zeichnen sich durch ausgesprochene Leichtgängigkeit aus und entlasten den Bediener im Produktionsalltag
die Getriebe verfügen über gehärtete und präzisionsgeschliffene Chrom-Nickel-Stahlzahnräder für gleichmäßigen und geräuscharmen Lauf
alle Getriebeteile werden von einer Ölpumpe zuverlässig mit Schmierstoff versorgt
die Hauptspindel läuft in Präzisionslagern und verfügt über eine automatische Spindelbremse

Vielfach bewährt in Leistung, Qualität und Wirtschaftlichkeit

die Verzahnung der Pinole ist geschliffen für leichtgängigen Vorschub bei geringstem Verschleiß
der Bohrkopf verfährt auf gehärteten und geschliffenen Führungsbahnen
der Vorschub ist bei allen Modellen mit einer einstellbaren Überlastungskupplung ausgestattet
einstellbarer Bohrtiefenanschlag mit großer, gut ablesbarer Skalierung und Nonius
alle Bedienelemente sind praxisgerecht platziert und ermöglichen eine leichte Handhabung und kurze Einarbeitungszeit
leistungsstarke Kühlmitteleinrichtung mit im Maschinenfuß integriertem Vorratsbehälter

Bestseller mit einem optimalen Größen- und Leistungsverhältnis und neuer Antriebstechnik
stufenlos regelbare Spindeldrehzahl, über eine Digitalanzeige gut ablesbar
die Pinole der R 60 verfügt über eine Entlastung durch ein geführtes Gegengewicht
mechanisch schaltbares Vorschubgetriebe
unabhängige hydraulische Klemmungen: der Ausleger kann in der Höhe verfahren werden, ohne die Ausrichtung der Spindel zur Bohrung zu verlieren
Bohrkopf und Säule können per Tastendruck gemeinsam oder separat geklemmt bzw. gelöst werden
eine Zentralschmierung versorgt die Säule zuverlässig mit Schmiermittel

Bohrleistung, Stahl	62 mm
Gewindebohrleistung, Stahl	M 46
Gewindebohrleistung, Guss	M 52
Bohrtiefe (max.)	315 mm
Arbeitsbereich
Abmessung, Maschinentisch	1700x980x200 mm
Abmessung, Würfeltisch	500x750x500 mm
Ausladung Spindel - Säulenoberfläche	350 - 1600 mm
Abstand Spindelnase - Tischoberfläche	350 - 1250 mm
Verfahrweg Bohrkopf (horizontal)	1250 mm
Hubweg des Armes (vertikal)	580 mm
Hauptspindel
Drehzahlbereich	38 - 2000 min-1
Spindelaufnahme	MK 5 / MT 5
Vorschub
Vorschübe	(8) 0,06 - 1 mm/U
Antriebsleistungen
Motorleistung Hauptantrieb	4 kW
Hubmotor	1,5 kW
Maße und Gewichte
Abmessungen	2490x1000x2780 mm
Gewicht	3800 kg
