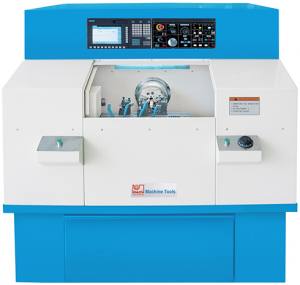

Knuth CNC Klein-Drehmaschine Turnstar 120 C
Knuth CNC Drehmaschine,Drehmaschinen Knuth, CNC gesteuerte Drehmaschine |
| |
|
Für die komplette Bearbeitung kurzer, komplexer Werkstücke, mit C-Achse und 3 angetriebenen Werkzeugen
NICHT MEHR LIEFERBAR !
- Linearführungen und Kugelumlaufspindeln
- schnelle Bestückung der Maschine durch automatische Türen
- großdimensionierter Linearwerkzeugwechsler zur optimalen Positionierung der notwendigen Drehwerkzeuge und schnellen Werkzeugwechsel
- angetriebene Werkzeuge zur einseitigen Bearbeitung komplexer Werkstücke ohne Umspannen
- vollgekapselter Arbeitsraum
Technische Daten - Turnstar 120 C - CNC Drehmaschine
| Arbeitsbereich |
|
| Drehdurchmesser über Bett (max.) |
320 mm |
| Drehdurchmesser über Support (max.) |
120 mm |
| Verfahrweg X-Achse |
480 mm |
| Verfahrweg Z-Achse |
150 mm |
| Bearbeitungslänge (max.) |
150 mm |
| hydraulisches Hohlspannfutter |
150 mm |
| Drehmoment des Antriebes X |
6 Nm |
| Drehmoment des Antriebes Z |
6 Nm |
| Hauptspindel |
|
| Spindeldrehzahl |
10 - 6000 min-1 |
| Spindelbohrung |
42 mm |
| Spindelnase |
A2-5 |
| Vorschub |
|
| Eilgang X-Achse |
18000 mm/min |
| Eilgang Y-Achse |
18000 mm/min |
| Eilgang Z-Achse |
18000 mm/min |
| Werkzeugwechsler |
|
| Werkzeugaufnahme |
ER 32 Spannzangenfutter / collet chuck |
| Anzahl der Werkzeugplätze |
3 Stück |
| Genauigkeiten |
|
| Positioniergenauigkeit |
0,01 mm |
| Wiederholgenauigkeit |
0,005 mm |
| Antriebsleistungen |
|
| Motorleistung Hauptspindel |
5,5 kW |
| Motorleistung |
1,3 kW |
| Maße und Gewichte |
|
| Abmessungen |
1600x1500x1600 mm |
| Gewicht |
2500 kg |
Steuerung - Turnstar 120 C - CNC Klein-Drehmaschine
Siemens Sinumerik 802 D Drehen
Die leistungsfähige CNC für die Drehmaschine
- Manuelles Werkzeugmessen
- In einem Schritt mit direktem Zugriff auf Werkzeugdaten oder Nullpunktverschiebungsspeicher
- Grafische Konturprogrammierung
- Grundvorrat an Konturelementen macht Konturerstellung leichter und schneller
- Grafische Unterstützung für Zyklen
Drehen :
- Abspanen (beliebige Kontur)
- Gewindeschneiden, Gewindeketten
- Freistich
- Einstich
- Grafische Simulation für direkte Programmkontrolle vor der Bearbeitung
- 10,4" TFT-Flachbildschirm
- 256 KB Teileprogrammspeicher
- Frames (Drehen, Verschieben, Skalieren, Spiegeln)
- Handradfunktion
- Bis zu 32 Werkzeuge
- serielle Schnittstelle RS 232 C
- PCMCIA - Laufwerk, eingebaut an der Vorderseite
- integrierter Taschenrechner
- Teilezähler, Stoppuhr
- Onboard - Hilfe (kontext - sensitive Bedien- und Programmieranleitung)
- Simulation / Mitzeichnen in Verbindung mit Bedienoberfläche in Farbe (Option)
|
|
Standardzubehör - Turnstar 120 C - CNC Klein-Drehmaschine
Siemens 802 D Steuerung, hydr. 3-B-Futter Ø 150 mm, Zentralschmierung, Kühlmitteleinrichtung, automatische Türen, Warnleuchte, Stahlhalter (6 Stck.), Bohrstangenhalter (2 Stck.), angetriebene radiale Bohr-Fräsköpfe (2 Stck.), angetriebene axiale Bohr-Fräsköpfe (3 Stck.), Bedienwerkzeug, Bedien- und Programmieranleitung
|
| |
| |
|
| |
| |
| |
| |
| |
| |
