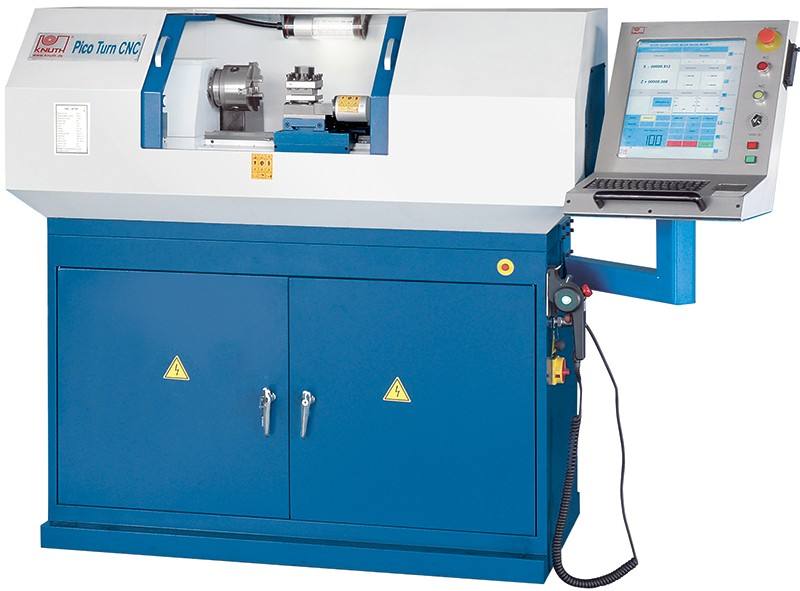

Knuth PicoTurn SI CNC Mini-Drehmaschine

Die kleine CNC-Drehmaschine für Ausbildung, Modellbau und Kleinteilserien

Diese Maschine wird nicht mehr hergestellt !

Knuth PicoTurn SI CNC Mini-Drehmaschine:

automatischer 4-fach Werkzeugwechsler
stufenlose Spindeldrehzahl
geringer Platzbedarf
manuelle Zentralschmierung
Kugelumlaufspindeln
elektronisches Handrad serienmäßig

Technische Daten - Knuth PicoTurn SI CNC Mini-Drehmaschine:

Arbeitsbereich

Drehdurchmesser über Bett

Verfahrweg Querschlitten

Bettbreite

Werkstücklänge

250 mm

75 mm

135 mm

550 mm

Hauptspindel

Drehzahlbereich

Spindelaufnahme

150 - 1.750 min-1

MK 3

Vorschub

Eilgang X-Achse

Eilgang Z-Achse

Vorschubgeschwindigkeit X-Achse

Vorschubgeschwindigkeit Z-Achse

1.000 mm/min

2.000 mm/min

4 mm/min

8 mm/min

Reitstock

Reitstockpinolenhub

Reitstockpinolendurchmesser

Reitstockkonus

Reitstockquerverstellung

50 mm

30 mm

MK 2

± 4 mm / ± 0,16"

Antriebsleistungen

Motorleistung Hauptantrieb

Gesamtleistungsaufnahme

Versorgungsspannung

1 kW

1,6 kVA

230 V

Maße und Gewichte

Abmessungen

Gewicht

1.200x530x1.300 mm

400 kg

Steuerung

Siemens Sinumerik 808 D Drehen

selbsterklärende und leistungsstarke CNC Funktionen für hohe Präzision am Werkstück und kurze Bearbeitungszeiten
„programGuide Basic“ für die einfache Programmierung mittels grafisch unterstützter Zyklenmasken und einem komfortablen Konturrechner
Das Softwarepaket Sinumerik 808 D on PC vereinfacht die Handhabung der Steuerung. Als praktische Trainingssoftware genutzt, können damit Werkstücke offline programmiert und simuliert werden. Auch zu Präsentationszwecken lässt sich die serienmäßige Software einsetzen.

Standardzubehör

Siemens 808 D Steuerung, 3-B-Futter Ø 125 mm, automatischer 4-fach Werkzeugwechsler, Zentralschmierung, Untergestell, Bedienwerkzeug, Bedien- und Programmieranleitung
