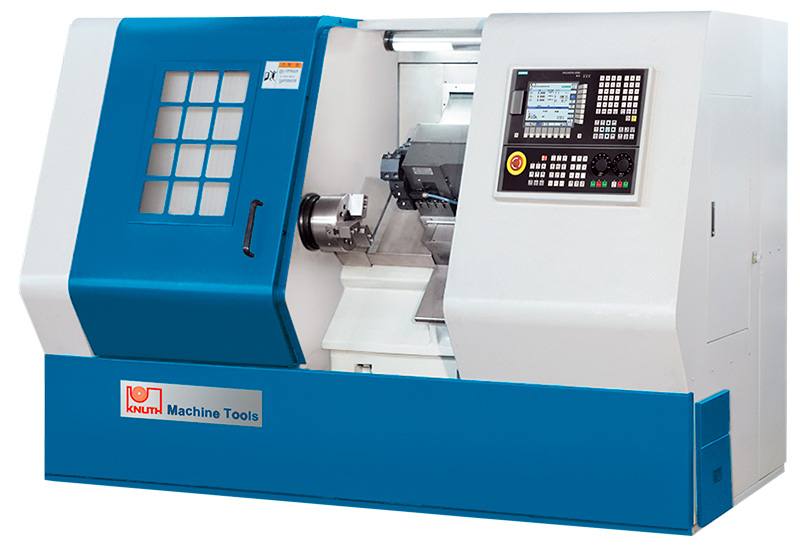

Knuth CNC Schrägbett-Drehmaschine Roturn 480 SI
|
| |
|
Ein erfolgreiches Konzept in neuer Größe - komplett ausgestattet mit hydraulischem Drehfutter und Reitstock, sowie 6-fach Werkzeugrevolver
- das Maschinengestell ist auch bei den größeren Modellen eine bewährte und stabile 45° Schrägbettkonstruktion aus Qualitätsguss für hohe Steifigkeit und gute Spanabfuhr
- die Rechteckführungsbahnen bieten hervorragende Stabilität und gleichzeitig höchste Präzision
- 7,5 kW Hauptspindelmotor verfügt über hohes Drehmoment im gesamten Drehzahlbereich
- der rundum geschlossene Arbeitsbereich ist durch große Schiebetür gut zugänglich für problemloses Einrichten, Bestücken und Entladen
- ein leistungsfähiger Späneförderer gehört zur Serienausstattung der Maschine
- Steuerungstechnik mit ausgezeichneter Zuverlässigkeit
- hydraulisches 200 mm Spannfutter und hydraulicher Reitstock serienmäßig
- die automatische Zentralschmierung entlastet den Bediener und vereinfacht
die Wartung der Maschine
Technische Daten - Roturn 480 SI - CNC Schrägbett-Drehmaschine
| Arbeitsbereich |
|
| Werkstücklänge (max.) |
300 mm |
| Spitzenhöhe |
430 mm |
| Drehdurchmesser über Bett (max.) |
480 mm |
| Drehdurchmesser über Support (max.) |
350 mm |
| Verfahrweg X-Achse |
230 mm |
| Verfahrweg Z-Achse |
430 mm |
| Hauptspindel |
|
| Drehzahlbereich |
250 - 3000 min-1 |
| Spindelaufnahme |
A2-6 |
| Spindelbohrung |
52 mm |
| Spindelbohrung mit Zugrohr |
32 mm |
| Vorschub |
|
| Eilgang X-Achse |
6000 mm/min |
| Eilgang Z-Achse |
6000 mm/min |
| Arbeitsvorschub X-Achse |
3000 mm/min |
| Arbeitsvorschub Z-Achse |
3000 mm/min |
| Werkzeugträger |
|
| Anzahl der Werkzeugplätze |
6 Stück |
| Abmessungen Werkzeugschaft |
20x20 mm |
| Durchmesser Bohrstangenaufnahme |
25 mm |
| Reitstock |
|
| Reitstockkonus |
MK 4 |
| Reitstockpinolendurchmesser |
85 mm |
| Reitstockpinolenhub |
80 mm |
| Genauigkeiten |
|
| Positioniergenauigkeit X-Achse |
0,016 mm |
| Positioniergenauigkeit Z-Achse |
0,02 mm |
| Wiederholgenauigkeit X-Achse |
0,007 mm |
| Wiederholgenauigkeit Z-Achse |
0,008 mm |
| Antriebsleistungen |
|
| Motorleistung Hauptantrieb |
7,5 kW |
| Motorleistung Kühlmittelpumpe |
0,12 kW |
| Maße und Gewichte |
|
| Abmessungen |
2490x1460x1925 mm |
| Gewicht |
3200 kg |
Steuerung - Roturn 480 SI - CNC Schrägbett-Drehmaschine
Siemens Sinumerik 808 D Drehen
- selbsterklärende und leistungsstarke CNC Funktionen für hohe Präzision am Werkstück und kurze Bearbeitungszeiten
- „programGuide Basic“ für die einfache Programmierung mittels grafisch unterstützter Zyklenmasken und einem komfortablen Konturrechner
- Das Softwarepaket Sinumerik 808 D on PC vereinfacht die Handhabung der Steuerung. Als praktische Trainingssoftware genutzt, können damit Werkstücke offline programmiert und simuliert werden. Auch zu Präsentationszwecken lässt sich die serienmäßige Software einsetzen.
|
|
Standardzubehör - Roturn 480 SI - CNC Schrägbett-Drehmaschine
Siemens 808 D Steuerung, 6-fach Werkzeugrevolver, hydr. 3-B-Futter Ø 160 mm, hydraulischer Reitstock, Späneförderer, Kühlmitteleinrichtung, automatische Zentralschmierung, Bedienwerkzeug, Betriebsanleitung
Zubehör / Optional - Roturn 480 SI - CNC Schrägbett-Drehmaschine
| 8-fach Werkzeugrevolver, hydraulisch |
| Mitlaufende Zentrierspitzen im Sortiment MK4 |
| Mitlaufende Zentrierspitze MK4 |
| Power Worker Spanabhebegerät |
| Kühlmittelkonzentrat 5l |
| Hydraulisches 3-B-Spannfutter 160 mm mit Futterdurchlass |
|
| |
| |
| |
