» » » » Knuth CNC Zyklen-Drehmaschine Numturn 320 SI Eco
Knuth CNC Zyklen-Drehmaschine Numturn 320 SI Eco
|

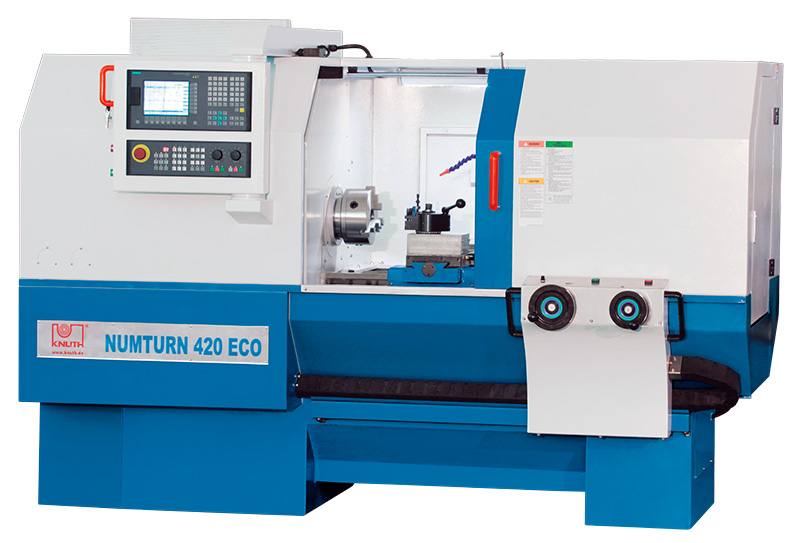

| Abb. zeigt Numturn 420 Eco |
| |
|
Leistungsstarke CNC-Technik, flexibel und handlich in 4 Versionen
- manuelles Verfahren der Achsen X und Z über 2 elektronischen Handräder
- anwenderorientierte Bedienoberflächen für einfache Teileprogrammierung - Drehzyklen programmierbar zu einem vollständigen Teileprogramm
- USB-Schnittstelle zur einfachen Datenübertragung (Sinumerik 808 D on PC serienmäßig)
- Bettführungsbahnen induktionsgehärtet und geschliffen
- Längs- und Querbewegungen erfolgen über hochwertige Kugelumlaufspindeln und dynamische Servoantriebe
- wartungsarmer Betrieb der Maschine durch intelligente Zentralschmiereinheit
Technische Daten - Numturn 320 SI Eco - CNC Zyklen-Drehmaschine
| Arbeitsbereich |
|
| Werkstücklänge (max.) |
420 mm |
| Drehdurchmesser über Bett (max.) |
320 mm |
| Drehdurchmesser über Support (max.) |
155 mm |
| Verfahrweg X-Achse |
260 mm |
| Verfahrweg Z-Achse |
480 mm |
| Hauptspindel |
|
| Spindeldrehzahl |
3000 min-1 |
| Spindelaufnahme |
A2-6 |
| Drehfutterdurchmesser |
160 mm |
| Spindelbohrung |
48 mm |
| Vorschub |
|
| Eilgang X-Achse |
3000 mm/min |
| Eilgang Z-Achse |
4000 mm/min |
| Werkzeugträger |
|
| Anzahl Werkzeugplätze |
1 Stück |
| Reitstock |
|
| Reitstockkonus |
MK 4 |
| Reitstockpinolendurchmesser |
50 mm |
| Reitstockpinolenhub |
120 mm |
| Genauigkeiten |
|
| Positioniergenauigkeit X-Achse |
0,012 mm |
| Positioniergenauigkeit Z-Achse |
0,016 mm |
| Wiederholgenauigkeit X-Achse |
0,008 mm |
| Wiederholgenauigkeit Z-Achse |
0,01 mm |
| Antriebsleistungen |
|
| Motorleistung Hauptantrieb |
3,7 kW |
| Motorleistung Kühlmittelpumpe |
0,125 kW |
| Motorleistung X-Achse |
0,84 kW |
| Motorleistung Z-Achse |
0,84 kW |
| Maße und Gewichte |
|
| Abmessungen |
2150x1160x1660 mm |
| Gewicht |
1800 kg |
Steuerung - Numturn 320 SI Eco - CNC Zyklen-Drehmaschine
Siemens Sinumerik 808 D MM Plus Drehen
Standardzubehör - Numturn 320 SI Eco - CNC Zyklen-Drehmaschine
Siemens 808 D MM Plus Steuerung, 2 elektronische Handräder, 3-B-Handspannfutter Ø 160 mm, Schnellwechselstahlhalter, automatische Zentralschmierung, Arbeitsleuchte, Bedienwerkzeug, Bedien- und Programmieranleitung
|
| |
|
