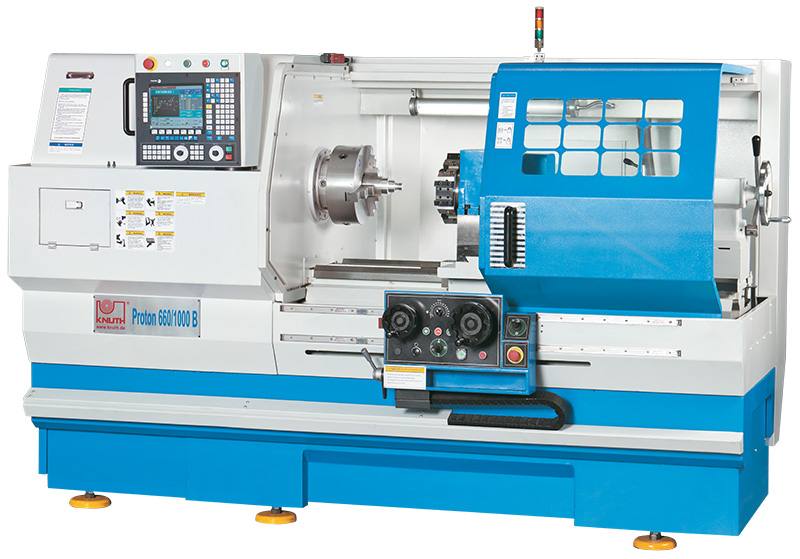

| Zyklen-Drehmaschine mit 6-fach Werkzeugrevolver
für wirtschaftliche Serien- und Einzelteilfertigung
- das steife, als Single-Piece-Casting ausgeführte Maschinengestell mit breiten Prismen-Bettführungen ist sowohl für schwere Zerspanung geeignet als auch für hervorragendes Werkstückfinish verantwortlich
- die Konstruktion des Spindelstocks von Hauptspindel und Getriebe berücksichtigt im Besonderen einen ausgeglichenen Temperaturhaushalt und geringstmöglichen Wärmeeinfluss
- die Verkleidung wurde nach ergonomischen Gesichtspunkten gestaltet und erleichtert dem Bediener den Überblick im Bearbeitungsprozess
- der massive Reitstock besticht mit leichter Handhabung und hoher Klemmkraft
- mit dem serienmäßigen automatischen 6-fach Werkzeugrevolver ist die Maschine flexibel und produktiv
- einfache und praxisgerechte Bedienung steht im Vordergrund - manueller Betrieb über 2 elektronische Handräder möglich
- werkstattorientierte Steuerung - einzelne Zyklen oder Programmierung komplexer Werkstücke - direkt an der Maschine, direkt von der Zeichnung ohne DIN-Programmierkenntnisse
- implementierte Zyklen für Plan- und Längsdrehen, Radius, Kegel, Gewinde, Einstiche und komplette Konturzüge
Technische Daten - Proton 660/1500 B - CNC ZyklenDrehmaschine | Arbeitsbereich | | | Spitzenweite | 1500 mm | | Bettbreite | 390 mm | | Drehdurchmesser über Bett (max.) | 660 mm | | Drehdurchmesser über Support (max.) | 365 mm | | Verfahrweg X-Achse | 290 mm | | Verfahrweg Z-Achse | 1260 mm | | Hauptspindel | | | Drehzahlbereich | (3) 35 - 2500 min-1 | | Spindelaufnahme | D8 | | Drehfutterdurchmesser | 315 mm | | Spindelbohrung | 82 mm | | Vorschub | | | Eilgang X-Achse | 4000 mm/min | | Eilgang Z-Achse | 8000 mm/min | | Werkzeugträger | | | Anzahl Werkzeugplätze | 6 Stück | | Abmessungen Werkzeugschaft | 25x25 mm | | Werkzeug Ø | 32 mm / 1,3" | | Reitstock | | | Reitstockkonus | MK 5 | | Reitstockpinolendurchmesser | 75 mm | | Reitstockpinolenhub | 150 mm | | Genauigkeiten | | | Positioniergenauigkeit X-Achse | 0,03 mm | | Positioniergenauigkeit Z-Achse | 0,045 mm | | Wiederholgenauigkeit X-Achse | 0,012 mm | | Wiederholgenauigkeit Z-Achse | 0,02 mm | | Antriebsleistungen | | | Motorleistung Hauptantrieb | 11 kW | | Motorleistung X-Achse | 1,07 kW | | Motorleistung Z-Achse | 1,95 kW | | Maße und Gewichte | | | Abmessungen | 3700x2100x2200 mm | | Gewicht | 3100 kg | Steuerung - Proton 660/1500 B - CNC Zyklen-Drehmaschine Fagor 8055i A-TC - Die numerischen Steuerungen von FAGOR 8055 sind leicht zu bedienen und sehr einfach in der Handhabung
- Zur Kontureingabe steht ein grafischer Profileditor zur Verfügung. Mit dessen Hilfe kann die zu fertigende Kontur direkt mit den Angaben der Werkstückzeichnung erstellt werden
- Die grafisch dargestellte Zyklen können einzeln, als auch beliebig in einem Anwenderprogramm miteinander verbunden werden
- Die Zyklensteuerung Fagor 8055i/A Version TC ist eine leistungsfähige CNC-Steuerung, die dazu entworfen wurde auch anspruchsvollsten Werkzeugmaschinenanwendungen gerecht zu werden. Ihre Berechnungsleistung und hohe Geschwindigkeit ermöglichen das Angebot hoher Leistungen mit größerer Programmierflexibilität.
- Profileditor
- zusätzlich kann noch in DIN ISO programmiert werden
- Festzyklen grafisch hinterlegt mit Geometriedefinitionsmöglichkeiten
- mehrgängiger Gewindezyklus vorhanden
- Gewindereparatur mit Zyklus
- Grafiksimulation Vollkörperdarstellung, auch simultan zur Bearbeitung
- Einfache handhabbare Werkzeugverwaltung
- USB-Anschluss
- RS 232 Anschluss
- Look Ahead-Funktion (75 Sätze)
- Satzverarbreitungszeit 1,5 ms
- Compact Flash bis 2 GB Speicher erweiterbar
- Optionale C-Achsen-Funktion für Drehmaschinen vorbereitet
- Optional bis zu 1 MB RAM-Benutzerspeicher
- Optionale freie M-Codes, Ein- und Ausgänge
| | Standardzubehör - Proton 660/1500 B - CNC Zyklen-Drehmaschine Fagor 8055i A-TC Steuerung, 6-fach Werkzeugrevolver, Reitstock, 2 elektronische Handräder, feste Spitze MK5, automatische Zentralschmierung, Kühlmitteleinrichtung, Arbeitsleuchte, Bedienwerkzeug, Bedien- und Programmieranleitung Zubehör / Optional - Proton 660/1500 B - CNC Zyklen-Drehmaschine | 3-B-Drehfutter Stahl 315 mm | | Hydraulischer Reitstock | | Hydraulikpumpe | | Mitlaufende Zentrierspitze MK5 | | Power Worker Spanabhebegerät | | Kühlmittelkonzentrat 5l | | Schnellverstell-Hohlspindelanschlag Gr.9 79-91 | |
