Knuth CNC Zyklen-Drehmaschine Proton XXL 1000.50


167.524,79 EURzzgl. 19 % MwSt., zzgl. Versand



Art.Nr.:
100311
Lieferzeit:
Nicht mehr lieferbar (Ausland abweichend)
Versandgewicht:
13000 kg



ARTIKEL IST NICHT MEHR LIEFERBAR!!!!!!!!!!!!!

Knuth CNC Zyklen-Drehmaschine Proton XXL 1000.50

Knuth Drehmaschinen, Knuth CNC Drehmaschinen, Knuth Zubehör

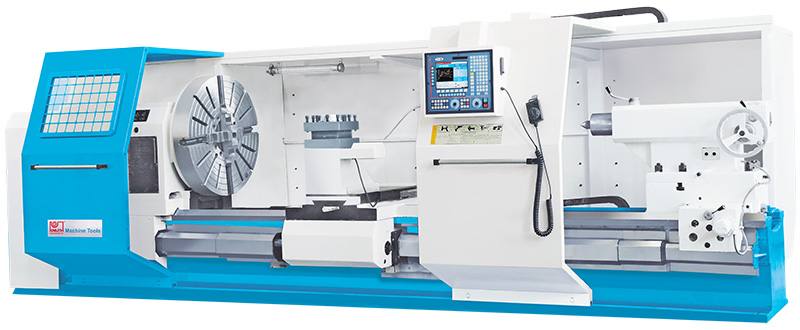

Abb. zeigt Proton XXL 1250.50


Besonders schwere Zyklendrehmaschine mit massivem Maschinenbett
und 22 kW Hauptmotorleistung


  • besonders hohes Drehmoment
  • Spindelbohrung 130 mm
  • Bettbreite 755 mm
  • sehr schwere Drehmaschinenbaureihe für noch kraftvollere Zerspanung bei hoher Genauigkeit
  • verschiedene Spitzenweiten und unterschiedliche Drehdurchmesser bieten dem Anwender die richtige Auswahl
  • kräftige Hauptmotoren und autom. 4-Stufengetriebe für hohe Zerspanungsleistung
  • hohes Drehmoment auch bei niedrigen Spindeldrehzahlen
  • präzises Drehen komplizierter Konturen innen und außen
  • für ausgezeichnete Maschinenstabilität sorgen großzügig dimensionierte Führungen und steife Konstruktion des Maschinenbettes
  • die außerordentlich solide Konstruktion ermöglicht einen besonders schwingungsarmen Lauf
  • 4-fach Werkzeugwechsler führt den programmgesteuerten Werkzeugwechsel automatisch durch und erhöht so die Produktivität

Technische Daten - Proton XXL 1000.50 - CNC Zyklen-Drehmaschine

Arbeitsbereich
Spitzenweite 5000 mm
Drehdurchmesser über Bett (max.) 1000 mm
Drehdurchmesser über Support (max.) 630 mm
Verfahrweg X-Achse 570 mm
Verfahrweg Z-Achse 4800 mm
Bettbreite 755 mm
Hauptspindel
Drehzahlbereich (4) 3,15 - 315 min-1
Drehmoment Hauptspindel (max.) 6303 Nm
Spindelaufnahme A2-15
Drehfutterdurchmesser 1000 mm
Spindelbohrung 130 mm
Vorschub
Eilgang X-Achse 3000 mm/min
Eilgang Z-Achse 6000 mm/min
Werkzeugträger
Anzahl Werkzeugplätze 4 Stück
Abmessungen Werkzeugschaft 40x40 mm
Reitstock
Reitstockkonus MK 6
Reitstockpinolen-Ø Ø160
Reitstockpinolenhub 300 mm
Genauigkeiten
Positioniergenauigkeit X-Achse 0,03 mm
Positioniergenauigkeit Z-Achse 0,08 mm
Wiederholgenauigkeit X-Achse 0,012 mm
Wiederholgenauigkeit Z-Achse 0,025 mm
Antriebsleistungen
Motorleistung Hauptantrieb 22 kW
Motorleistung Kühlmittelpumpe 0,15 kW
Maße und Gewichte
Abmessungen 8300x2185x2194 mm
Gewicht 13000 kg

Steuerung - Proton XXL 1000.50 - CNC Zyklen-Drehmaschine

Fagor 8055i A-TC

  • Die numerischen Steuerungen von FAGOR 8055 sind leicht zu bedienen und sehr einfach in der Handhabung
  • Zur Kontureingabe steht ein grafischer Profileditor zur Verfügung. Mit dessen Hilfe kann die zu fertigende Kontur direkt mit den Angaben der Werkstückzeichnung erstellt werden
  • Die grafisch dargestellte Zyklen können einzeln, als auch beliebig in einem Anwenderprogramm miteinander verbunden werden
  • Die Zyklensteuerung Fagor 8055i/A Version TC ist eine leistungsfähige CNC-Steuerung, die dazu entworfen wurde auch anspruchsvollsten Werkzeugmaschinenanwendungen gerecht zu werden. Ihre Berechnungsleistung und hohe Geschwindigkeit ermöglichen das Angebot hoher Leistungen mit größerer Programmierflexibilität.
  • Profileditor
  • zusätzlich kann noch in DIN ISO programmiert werden
  • Festzyklen grafisch hinterlegt mit Geometriedefinitionsmöglichkeiten
  • mehrgängiger Gewindezyklus vorhanden
  • Gewindereparatur mit Zyklus
  • Grafiksimulation Vollkörperdarstellung, auch simultan zur Bearbeitung
  • Einfache handhabbare Werkzeugverwaltung
  • USB-Anschluss
  • RS 232 Anschluss
  • Look Ahead-Funktion (75 Sätze)
  • Satzverarbreitungszeit 1,5 ms
  • Compact Flash bis 2 GB Speicher erweiterbar
  • Optionale C-Achsen-Funktion für Drehmaschinen vorbereitet
  • Optional bis zu 1 MB RAM-Benutzerspeicher
  • Optionale freie M-Codes, Ein- und Ausgänge


Standardzubehör - Proton XXL 1000.50 - CNC Zyklen-Drehmaschine

Fagor 8055i A-TC Steuerung, 4-B-Planscheibenfutter Ø 1000 mm, 4-fach Werkzeugwechsler, elektrisch angetriebener Reitstock, feste Spitze MK6, automatische Zentralschmierung, Kühlmitteleinrichtung, Arbeitsleuchte, Bedienwerkzeug, Bedien- und Programmieranleitung

Zubehör / Optional - Proton XXL 1000.50 - CNC Zyklen-Drehmaschine

Power Worker Spanabhebegerät
Kühlmittelkonzentrat 5l
Schnellverstell-Hohlspindelanschlag Gr.11 110-130mm
