Wirtschaftlicher Einstieg in die CNC-Fertigung mit moderner windowsbasierender GPlus Steuerung
- hohe Tischbelastung von bis zu 200 kg durch bewährte Kastenständerbauweise aus Grauguss mit gehärteten Führungen
- hohes Drehmoment und ein breites Drehzahlspektrum durch starken Hauptmotor mit elektronischer Regelung und ein laufruhiges 2-Stufen-Getriebe
- der Vertikalfräskopf verfügt über einen manuellen Pinolen-vorschub, der auf eine Feinzustellung per Handrad umschaltbar ist - für Anwender, die Wert auf Flexibilität legen
- der Fräskopf ist beidseitig um 45° schwenkbar, über den Pinolenvorschub sind Winkelbohrungen möglich
- Servomotoren in allen Achsen positionieren über Kugelumlaufspindeln den Arbeitstisch präzise und dauerhaft genau
- optimal für die Einzelfertigung:
der Verzicht auf ein geschlossenes Gehäuse gibt Freiraum und erleichtert das Werkstück- und Spannmittelhandling - die Steuerung arbeitet daher ausschließlich im Einzelsatzmodus

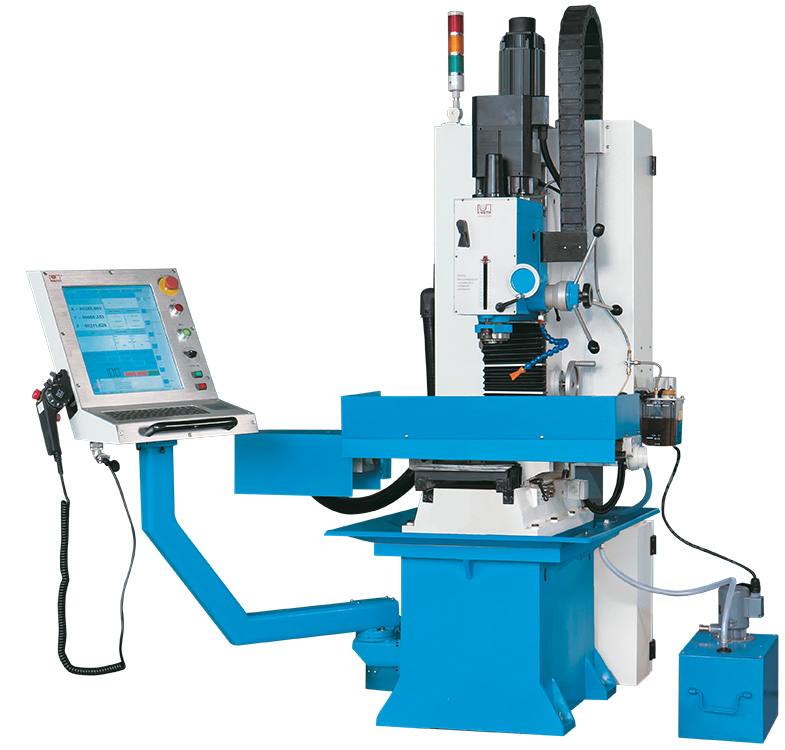

Technische Daten - Mark Super CNC - CNC Bohr-Fräsmaschine
Arbeitsbereich |
|
Verfahrweg X-Achse |
500 mm |
Verfahrweg Y-Achse |
280 mm |
Verfahrweg Z-Achse |
400 mm |
Tischabmessungen |
800x240 mm |
T-Nuten, Anzahl |
3 Stück |
T-Nuten, Breite |
14 mm |
T-Nuten, Abstand |
80 mm |
Höhenhub Kopf |
400 mm |
Abstand Spindelnase - Tisch |
50 - 450 mm |
Tischbelastbarkeit |
200 kg |
Vertikalfräskopf |
|
Motorleistung Vertikalspindel |
1,5 kW |
Spindeldrehzahl |
3000 min-1 |
Spindelaufnahme |
ISO 30 |
Pinolenhub |
120 mm |
Ausladung |
290 mm |
Schwenkbereich Kopf |
± 45° |
Vorschub |
|
Eilgang X-Achse |
6000 mm/min |
Eilgang Y-Achse |
6000 mm/min |
Eilgang Z-Achse |
6000 mm/min |
Vorschubgeschwindigkeit X-Achse |
1 - 4000 mm/min |
Vorschubgeschwindigkeit Y-Achse |
1 - 4000 mm/min |
Vorschubgeschwindigkeit Z-Achse |
1 - 4000 mm/min |
Genauigkeiten |
|
Positioniergenauigkeiten |
± 0,004 mm / 0,0002" |
Wiederholgenauigkeiten |
± 0,0025 mm / 0,0001" |
Antriebsleistungen |
|
Motorleistung Hauptantrieb |
1,5 kW |
Motorleistung X-Achse |
1,5 kW |
Motorleistung Y-Achse |
1,5 kW |
Motorleistung Z-Achse |
2,3 kW |
Maße und Gewichte |
|
Abmessungen |
1700x1900x2000 mm |
Gewicht |
700 kg |
Steuerung - Mark Super CNC - CNC Bohr-Fräsmaschine
GPlus 450 Fräsen
Die Windows-basierende CNC-Steuerung für Fräsmaschinen
- einfache, anwenderorientierte Bedienung ermöglicht eine schnelle Programmerstellung
- 450 NC-Sätze/Sekunde, 200 Sätze LookAhead
- 40 GB-Festplatte als NC-Programmspeicher
- intuitiv programmierbare, praxisgerechte Bearbeitungszyklen mit zahlreichen Hilfsgrafiken im Zykleneditor
- 10/100 MBit-Ethernet-Schnittstelle für weltweite Ferndiagnose, USB-Schnittstelle
- keine Kenntnissse des G-und M-Code-Befehlssatzes erforderlich
- werkstattorientierte Programmierung an der Steuerung oder externe Programmierung (CAD/CAM)
- ausgezeichnet mit dem TechStar 2008 für innovative zukunftsweisende Produkte
- der 17" Farb TFT der GPlus 450 ist mit einem Touch Screen ausgestattet und zeigt alle Informationen für die anwenderfreundliche Programmierung und Bedienung übersichtlich an
- Statusmeldungen geben dem Anwender einen Überblick über den Ist-Zustand der Steuerung
- häufig wiederkehrende Bearbeitungsfolgen können mit dem grafikunterstützten Zykleneditor einfach und schnell programmiert werden
- Der Zykleneditor führt den Maschinenbediener dabei intuitiv und selbsterklärend durch die Eingabemasken. Für jeden zu definierenden Parameter steht eine eigene Hilfsgrafik zur Verfügung
- Kenntnisse des G- und M-Code-Befehlssatzes oder einer speziellen Programmiersprache sind dabei NICHT erforderlich - der geübte Anwender kann jedoch auch auf die DIN/ISO-Programmierung zur NC-Programmerstellung zurückgreifen
- grafische Simulation mit intergrierter Zoom-Funktion für die Detailanzeige vor der tatsächlichen Zerspanung
- die serienmäßige 10/100 MBit Ethernet-Schnittstelle und die USB-Schnittstelle ermöglichen die Datenübertragung extern erstellter Programme (CAD/CAM) in kürzesten Übertragungszeiten und das Speichern auf der Festplatte der GPlus 450
- Single-CPU-Konzept (Vorteil: bindet nur 2% der Systemleistung)
- Speicher 40 GB, Prozessor 2.0 GHz Intel Celeron, RAM 256 MB
- Satzverarbeitungszeit 450 NC-Sätze/Sek.
- weltweite Ferndiagnose
- Profibus, CANopen, DeviceNet Anbindung möglich
- Integration der Maschine in Fabriknetzwerke
- Technologiespezifische Zyklen für Fräsen und Bohren
Zyklenübersicht M (Fräsen):
- Zyklen Fräsen: Kreistasche, Rechtecktasche, Bogentasche, Planfräsen
- Zyklen Bohren: Bohren einfach, Bohren mit Verweilzeit, Tieflochbohren, Gewindebohren, Reiben
- Bohrbilder: Lochreihe, Lochkreis /-segment, freie Bohrpositionierung, Rechteck / Parallelogramm, Gitter
Warum PC-Technologie?
- PC-Technologie dient als Plattform für Hochleistungs-Steuerungen, weil damit eine automatische Teilnahme an den Entwicklungsprogrammen von führenden Herstellern von Motherboards, Festplatten sowie von Software, Betriebssystemen eingeschlossen ist. Diese Hersteller dienen somit als "verlängerte Werkbank". Die atemberaubende Entwicklungsgeschwindigkeit dieser Komponenten beflügelt damit auch die KNUTH GPlus 450
- Optional lässt sich die Software der GPlus 450 auf einem Büro-PC installieren (Voraussetzung: Intel - Prozessor) und bietet dabei eine vollidentische Bedienoberfläche zur Maschinensteuerung. So können beispielsweise Auszubildende die Bedienung und Programmierung besonders realistisch erlernen. Erstellte NC-Programme können getestet und simuliert werden und sind auch auf der Machinensteuerung voll lauffähig!
Die hohe Rechnerleistung optimiert die Geschwindigkeit, Oberflächengüte und Genauigkeit der Werkzeugmaschine, verbunden mit einer großen Dynamik und Bedienerfreundlichkeit. Dadurch ist die GPlus 450 ideal für Bearbeitungstechnologien wie Fräsen (Formenbau) einsetzbar. Die technologiespezifischen Bearbeitungszyklen ermöglichen aufgrund ihrer einfachen, schnellen Programmierbarkeit den Einsatz selbst bei der Einzelteil- oder Kleinserienfertigung.
Das tragbare Handbediengerät ist ergonomisch geformt und verfügt über zwei Zustimmtasten. Eine Zustimmtaste muss betätigt sein, damit die Maschinenachsen verfahren werden können. Für die Achsauswahl sowie die Festlegung der Vorschubgeschwindigkeit stehen zwei drehbare Wahlschalter zu Verfügung. Komplettiert wird das Handbediengerät durch einen Not-Aus-Schalter, das elektronische Handrad sowie maschienenabhängiger Funktionstasten, die das Einrichten der Maschine erleichtern.
|
|
Standardzubehör - Mark Super CNC - CNC Bohr-Fräsmaschine
GPlus 450 Steuerung, Ethernet, USB Schnittstelle, Kühlmitteleinrichtung, automatische Zentralschmierung, Arbeitsleuchte, Untergestell, Bedienwerkzeug, Betriebsanleitung
Zubehör / Optional - Mark Super CNC - CNC Bohr-Fräsmaschine
Spannzangenfutter SK30 |
Spannzange SK40/MK3 Ø2 |
Spannzange SK40/MK3 Ø3 |
Hydraulik-Maschinenschraubstock HS 125 |
Hydraulik-Maschinenschraubstock HNCS 130V |
Kombi-Aufsteckdorn SK 30
- Kombi-Aufsteckdorn Ø16 SK 30
- Kombi-Aufsteckdorn Ø22 SK 30
- Kombi-Aufsteckdorn Ø27 SK 30
- Kombi-Aufsteckdorn Ø32 SK 30
|
Schaftfräser-Satz HSS TiN |
Schaftfräser-Satz DIN 844 B |
Walzenstirn-Schruppfräser
- Walzenstirnschruppfräser 40
- Walzenstirnschruppfräser 50
- Walzenstirnschruppfräser 63
- Walzenstirnschruppfräser 80
|
Adapter SK 30
- Adapter SK30 / MK2
- Adapter SK30 / MK3
|
Hebelspanneisen 100/M12 |
Spannzeugsortiment De Luxe 14/M12 |
Schwingelemente LK 33 |
Kühlmittelkonzentrat 5l |
Kantentaster elektronisch |
Kantentaster-Set |
ER 32 Spannzangenfutter ISO 30 |
ER 32 Spannzangenset 6-teilig |
ER 40 Spannzangenfutter ISO 30 |
ER 40 Spannzangenset 15-teilig |
|
