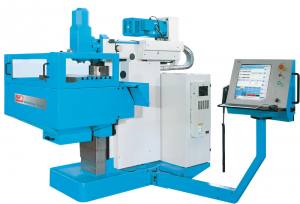

Knuth CNC Werkzeugfräsmaschine WF 4.2 CNC


Preis auf Anfrage


Art.Nr.:
101425




Knuth CNC Werkzeugfräsmaschine WF 4.2 CNC

Knuth Fräsmaschinen, Knuth CNC Fräsen



Die bewährte Technik nun auch CNC gesteuert!
Für den vielseitigen Einsatz in der Werkstatt

  • hervorragende Dämpfungseigenschaften durch stabile und stark verrippte Grauguss-Konstruktion
  • rundum verkleideter Arbeitstisch für optimalen Schutz vor Spänen und Kühlmittelflüssigkeiten
  • Späneschacht unterhalb des Arbeitstisches für einfaches Entfernen der Materialrückstände
  • Bedienung vereinfacht - Zeitausnutzung optimiert: serienmäßig mit hydraulischer Werkzeugklemmung ausgestattet
  • der Pinolenvorschub am Vertikalfräskopf macht das manuelle Bohren möglich
  • gehärtete, kunststoffgegenbeschichtete Führungsbahnen gestatten hohe Lebensdauer bei reibungsarmen Betrieb mit minimalem Verschleiß
  • stufenlos steuerbare Spindeldrehzahlen (40 - 4000 min-1) – flexibel einsetzbar für unterschiedlichstes Material
  • intuitive GPlus 450 Steuerung für maximale Effizienz und Wirtschaftlichkeit

Technische Daten - WF 4.2 CNC - CNC Werkzeugfräsmaschine

Arbeitsbereich
Verfahrweg X-Achse 500 mm
Verfahrweg Y-Achse 350 mm
Verfahrweg Z-Achse 400 mm
Tischabmessungen 400x800 mm
Tischbelastbarkeit 300 kg
T-Nuten, Anzahl 14 Stück
T-Nuten, Breite 7 mm
T-Nuten, Abstand 50 mm
Abstand Spindelnase - Tischoberfläche 25 - 425 mm
Ausladung 182 - 532 mm
Hauptspindel
Drehzahlbereich 40 - 4000 min-1
Spindelaufnahme SK 40
Vorschub
Eilgang X-Achse 6000 mm/min
Eilgang Y-Achse 6000 mm/min
Eilgang Z-Achse 6000 mm/min
Arbeitsvorschub X-Achse 2 - 3000 mm/min
Arbeitsvorschub Y-Achse 2 - 3000 mm/min
Arbeitsvorschub Z-Achse 2 - 3000 mm/min
Vertikalfräskopf
Spindeldrehzahl (vertikal) 4000 min-1
Spindelaufnahme (vertikal) SK 40
Pinolenhub 80 mm
Abstand Spindelnase - Tisch 25 - 425 mm
Schwenkbereich Kopf ± 90°
Horizontalfräskopf
Spindeldrehzahl (horizontal) 4000 min-1
Spindelaufnahme (horizontal) SK 40
Abstand Spindelachse - Tischoberfläche 90 - 490 mm
Genauigkeiten
Positioniergenauigkeiten ± 0,022 mm / 0,0009"
Wiederholgenauigkeiten ± 0,012 mm / 0,0005"
Antriebsleistungen
Motorleistung Hauptantrieb 7,5 kW
Motorleistung Antrieb X-Achse 1,3 kW
Motorleistung Antrieb Y-Achse 1,3 kW
Motorleistung Antrieb Z-Achse 1,4 kW
Maße und Gewichte
Abmessungen 2900x2150x2330 mm
Gewicht 2000 kg

Steuerung - WF 4.2 CNC - CNC Werkzeugfräsmaschine

GPlus 450 Fräsen

Die Windows-basierende CNC-Steuerung für Fräsmaschinen

  • einfache, anwenderorientierte Bedienung ermöglicht eine schnelle Programmerstellung
  • 450 NC-Sätze/Sekunde, 200 Sätze LookAhead
  • 40 GB-Festplatte als NC-Programmspeicher
  • intuitiv programmierbare, praxisgerechte Bearbeitungszyklen mit zahlreichen Hilfsgrafiken im Zykleneditor
  • 10/100 MBit-Ethernet-Schnittstelle für weltweite Ferndiagnose, USB-Schnittstelle
  • keine Kenntnissse des G-und M-Code-Befehlssatzes erforderlich
  • werkstattorientierte Programmierung an der Steuerung oder externe Programmierung (CAD/CAM)
  • ausgezeichnet mit dem TechStar 2008 für innovative zukunftsweisende Produkte
  • der 17" Farb TFT der GPlus 450 ist mit einem Touch Screen ausgestattet und zeigt alle Informationen für die anwenderfreundliche Programmierung und Bedienung übersichtlich an
  • Statusmeldungen geben dem Anwender einen Überblick über den Ist-Zustand der Steuerung
  • häufig wiederkehrende Bearbeitungsfolgen können mit dem grafikunterstützten Zykleneditor einfach und schnell programmiert werden
  • Der Zykleneditor führt den Maschinenbediener dabei intuitiv und selbsterklärend durch die Eingabemasken. Für jeden zu definierenden Parameter steht eine eigene Hilfsgrafik zur Verfügung
  • Kenntnisse des G- und M-Code-Befehlssatzes oder einer speziellen Programmiersprache sind dabei NICHT erforderlich - der geübte Anwender kann jedoch auch auf die DIN/ISO-Programmierung zur NC-Programmerstellung zurückgreifen
  • grafische Simulation mit intergrierter Zoom-Funktion für die Detailanzeige vor der tatsächlichen Zerspanung
  • die serienmäßige 10/100 MBit Ethernet-Schnittstelle und die USB-Schnittstelle ermöglichen die Datenübertragung extern erstellter Programme (CAD/CAM) in kürzesten Übertragungszeiten und das Speichern auf der Festplatte der GPlus 450
  • Single-CPU-Konzept (Vorteil: bindet nur 2% der Systemleistung)
  • Speicher 40 GB, Prozessor 2.0 GHz Intel Celeron, RAM 256 MB
  • Satzverarbeitungszeit 450 NC-Sätze/Sek.
  • weltweite Ferndiagnose
  • Profibus, CANopen, DeviceNet Anbindung möglich
  • Integration der Maschine in Fabriknetzwerke
  • Technologiespezifische Zyklen für Fräsen und Bohren

Zyklenübersicht M (Fräsen):

  • Zyklen Fräsen: Kreistasche, Rechtecktasche, Bogentasche, Planfräsen
  • Zyklen Bohren: Bohren einfach, Bohren mit Verweilzeit, Tieflochbohren, Gewindebohren, Reiben
  • Bohrbilder: Lochreihe, Lochkreis /-segment, freie Bohrpositionierung, Rechteck / Parallelogramm, Gitter

Warum PC-Technologie?

  • PC-Technologie dient als Plattform für Hochleistungs-Steuerungen, weil damit eine automatische Teilnahme an den Entwicklungsprogrammen von führenden Herstellern von Motherboards, Festplatten sowie von Software, Betriebssystemen eingeschlossen ist. Diese Hersteller dienen somit als "verlängerte Werkbank". Die atemberaubende Entwicklungsgeschwindigkeit dieser Komponenten beflügelt damit auch die KNUTH GPlus 450
  • Optional lässt sich die Software der GPlus 450 auf einem Büro-PC installieren (Voraussetzung: Intel - Prozessor) und bietet dabei eine vollidentische Bedienoberfläche zur Maschinensteuerung. So können beispielsweise Auszubildende die Bedienung und Programmierung besonders realistisch erlernen. Erstellte NC-Programme können getestet und simuliert werden und sind auch auf der Machinensteuerung voll lauffähig!

Die hohe Rechnerleistung optimiert die Geschwindigkeit, Oberflächengüte und Genauigkeit der Werkzeugmaschine, verbunden mit einer großen Dynamik und Bedienerfreundlichkeit. Dadurch ist die GPlus 450 ideal für Bearbeitungstechnologien wie Fräsen (Formenbau) einsetzbar. Die technologiespezifischen Bearbeitungszyklen ermöglichen aufgrund ihrer einfachen, schnellen Programmierbarkeit den Einsatz selbst bei der Einzelteil- oder Kleinserienfertigung.

Das tragbare Handbediengerät ist ergonomisch geformt und verfügt über zwei Zustimmtasten. Eine Zustimmtaste muss betätigt sein, damit die Maschinenachsen verfahren werden können. Für die Achsauswahl sowie die Festlegung der Vorschubgeschwindigkeit stehen zwei drehbare Wahlschalter zu Verfügung. Komplettiert wird das Handbediengerät durch einen Not-Aus-Schalter, das elektronische Handrad sowie maschienenabhängiger Funktionstasten, die das Einrichten der Maschine erleichtern.



Standardzubehör - WF 4.2 CNC - CNC Werkzeugfräsmaschine

GPlus 450 Steuerung, kurzer Werkzeugschaft 22, 27 mm, Maschinenschraubstock 160 mm, Reduzierhülse MK1, MK2, MK3, MK4, Fräsfutter mit Spannzangen 4, 5, 6, 8, 10, 12, 14, 16 mm, Spänewanne, elektronisches Handrad, Anzugsstange, Ankerbolzen, Kühlmitteleinrichtung, Gegenhalter zum Horizontalfräsen, Arbeitsleuchte, Bedienwerkzeug, Betriebsanleitung

Zubehör / Optional - WF 4.2 CNC - CNC Werkzeugfräsmaschine

Universal Winkeltisch
Universal Ausbohrkopf
Rundtisch
Teilapparat
Hydraulik-Maschinenschraubstock HNCS 130V
Drehteller für HNCS 130V
Kombi-Aufsteckdorn SK 40
  • Kombi-Aufsteckdorn Ø16 SK 40
  • Kombi-Aufsteckdorn Ø22 SK 40
  • Kombi-Aufsteckdorn Ø27 SK 40
  • Kombi-Aufsteckdorn Ø32 SK 40
  • Kombi-Aufsteckdorn Ø40 SK 40
Hydraulik-Maschinenschraubstock HS 125
Walzenstirn-Schruppfräser
  • Walzenstirnschruppfräser 40
  • Walzenstirnschruppfräser 50
  • Walzenstirnschruppfräser 63
  • Walzenstirnschruppfräser 80
Schaftfräser-Satz HSS TiN
Schaft-Schruppfräser
Schaftfräser-Satz DIN 844 B
Reduzierhülse SK40 / SK30
Spannzeugsortiment De Luxe 14/M12
Hebelspanneisen 100/M12
Adapter SK40 / MK2
Kombi-Aufsteckdorn Ø16 BT 40
Schwingelemente LK 66
Kühlmittelkonzentrat 5l
Power Worker Spanabhebegerät
Kantentaster elektronisch
Kantentaster-Set
Montagestand
