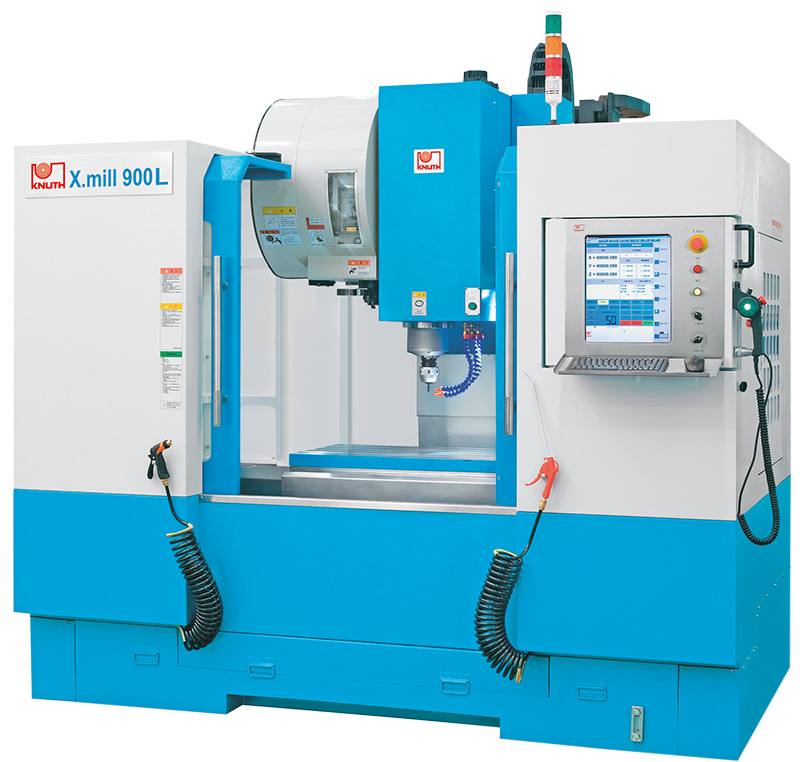

Knuth CNC Vertikal-Bearbeitungszentrum X.mill 900 L






Knuth CNC Vertikal-Bearbeitungszentrum X.mill 900 L

CNC Bearbeitungszentrum Knuth; Bearbeitungscentrum



Die Allround-Maschine - robust und leistungsstark

  • besonders steifes und robustes Maschinengestell für hohe statische Belastung und schwere Zerspanung
  • hochwertige Linearführungen für Stabilität und Langlebigkeit
  • vorgespannte Präzisions-Kugelumlaufspindeln in allen 3 Achsen
  • gut zugänglicher Arbeitstisch für einfaches Einrichten der Spannmittel und Werkstücke
  • kraftvolle Servoantriebe für hohe Vorschubdynamik
  • effektive Kühlmitteleinrichtung unterstützt die optimale Nutzung der Werkzeuge und sorgt für gute Spanabfuhr
  • 24-fach Werkzeugwechsler mit Werkzeug-Doppelarmgreifer - kurze Wechselzeiten und große Kapazität
  • eine Vielzahl von Optionen ermöglicht die optimale Anpassung an Ihre Anforderungen

Technische Daten - X.mill 900 L - CNC Vertikal-Bearbeitungszentrum

Arbeitsbereich
Verfahrweg X-Achse 850 mm
Verfahrweg Y-Achse 550 mm
Verfahrweg Z-Achse 550 mm
Tischabmessungen 950x550 mm
Tischbelastbarkeit 500 kg
T-Nuten, Anzahl 5 Stück
T-Nuten, Breite 18 mm
T-Nuten, Abstand 100 mm
Abstand Spindelnase - Tischoberfläche 100 - 650 mm
Ausladung 632,5 mm
Hauptspindel
Spindeldrehzahl 8000 min-1
Spindelaufnahme BT 40
Vorschub
Eilgang X-Achse 24000 mm/min
Eilgang Y-Achse 24000 mm/min
Eilgang Z-Achse 20000 mm/min
Arbeitsvorschub X-Achse 5 - 10000 mm/min
Arbeitsvorschub Y-Achse 5 - 10000 mm/min
Arbeitsvorschub Z-Achse 5 - 12000 mm/min
Werkzeugträger
Anzahl Werkzeugplätze 24 Stück
Werkzeug Ø 78/120 mm / 3"/4,7"
Werkzeuglänge (max.) 300 mm
Werkzeuggewicht (max.) 8 kg
Werkzeugwechselzeit, Span / Span 7 s
Werkzeugwechselzeit, Werkzeug / Werkzeug 2 s
Genauigkeiten
Positioniergenauigkeiten ± 0,004 / 0,0002"
Wiederholgenauigkeiten ± 0,003 / 0,0001"
Antriebsleistungen
Motorleistung Hauptantrieb (cont./30 min) 11/15 kW / 15/20 Hp
Motorleistung Antrieb X-Achse 2,9 kW
Motorleistung Antrieb Y-Achse 2,9 kW
Motorleistung Antrieb Z-Achse 2,9 kW
Maße und Gewichte
Abmessungen 2600x2220x2700 mm
Gewicht 5200 kg

Steuerung - X.mill 900 L - CNC Vertikal-Bearbeitungszentrum

GPlus 450 Fräsen

Die Windows-basierende CNC-Steuerung für Fräsmaschinen

  • einfache, anwenderorientierte Bedienung ermöglicht eine schnelle Programmerstellung
  • 450 NC-Sätze/Sekunde, 200 Sätze LookAhead
  • 40 GB-Festplatte als NC-Programmspeicher
  • intuitiv programmierbare, praxisgerechte Bearbeitungszyklen mit zahlreichen Hilfsgrafiken im Zykleneditor
  • 10/100 MBit-Ethernet-Schnittstelle für weltweite Ferndiagnose, USB-Schnittstelle
  • keine Kenntnissse des G-und M-Code-Befehlssatzes erforderlich
  • werkstattorientierte Programmierung an der Steuerung oder externe Programmierung (CAD/CAM)
  • ausgezeichnet mit dem TechStar 2008 für innovative zukunftsweisende Produkte
  • der 17" Farb TFT der GPlus 450 ist mit einem Touch Screen ausgestattet und zeigt alle Informationen für die anwenderfreundliche Programmierung und Bedienung übersichtlich an
  • Statusmeldungen geben dem Anwender einen Überblick über den Ist-Zustand der Steuerung
  • häufig wiederkehrende Bearbeitungsfolgen können mit dem grafikunterstützten Zykleneditor einfach und schnell programmiert werden
  • Der Zykleneditor führt den Maschinenbediener dabei intuitiv und selbsterklärend durch die Eingabemasken. Für jeden zu definierenden Parameter steht eine eigene Hilfsgrafik zur Verfügung
  • Kenntnisse des G- und M-Code-Befehlssatzes oder einer speziellen Programmiersprache sind dabei NICHT erforderlich - der geübte Anwender kann jedoch auch auf die DIN/ISO-Programmierung zur NC-Programmerstellung zurückgreifen
  • grafische Simulation mit intergrierter Zoom-Funktion für die Detailanzeige vor der tatsächlichen Zerspanung
  • die serienmäßige 10/100 MBit Ethernet-Schnittstelle und die USB-Schnittstelle ermöglichen die Datenübertragung extern erstellter Programme (CAD/CAM) in kürzesten Übertragungszeiten und das Speichern auf der Festplatte der GPlus 450
  • Single-CPU-Konzept (Vorteil: bindet nur 2% der Systemleistung)
  • Speicher 40 GB, Prozessor 2.0 GHz Intel Celeron, RAM 256 MB
  • Satzverarbeitungszeit 450 NC-Sätze/Sek.
  • weltweite Ferndiagnose
  • Profibus, CANopen, DeviceNet Anbindung möglich
  • Integration der Maschine in Fabriknetzwerke
  • Technologiespezifische Zyklen für Fräsen und Bohren

Zyklenübersicht M (Fräsen):

  • Zyklen Fräsen: Kreistasche, Rechtecktasche, Bogentasche, Planfräsen
  • Zyklen Bohren: Bohren einfach, Bohren mit Verweilzeit, Tieflochbohren, Gewindebohren, Reiben
  • Bohrbilder: Lochreihe, Lochkreis /-segment, freie Bohrpositionierung, Rechteck / Parallelogramm, Gitter

Warum PC-Technologie?

  • PC-Technologie dient als Plattform für Hochleistungs-Steuerungen, weil damit eine automatische Teilnahme an den Entwicklungsprogrammen von führenden Herstellern von Motherboards, Festplatten sowie von Software, Betriebssystemen eingeschlossen ist. Diese Hersteller dienen somit als "verlängerte Werkbank". Die atemberaubende Entwicklungsgeschwindigkeit dieser Komponenten beflügelt damit auch die KNUTH GPlus 450
  • Optional lässt sich die Software der GPlus 450 auf einem Büro-PC installieren (Voraussetzung: Intel - Prozessor) und bietet dabei eine vollidentische Bedienoberfläche zur Maschinensteuerung. So können beispielsweise Auszubildende die Bedienung und Programmierung besonders realistisch erlernen. Erstellte NC-Programme können getestet und simuliert werden und sind auch auf der Machinensteuerung voll lauffähig!

Die hohe Rechnerleistung optimiert die Geschwindigkeit, Oberflächengüte und Genauigkeit der Werkzeugmaschine, verbunden mit einer großen Dynamik und Bedienerfreundlichkeit. Dadurch ist die GPlus 450 ideal für Bearbeitungstechnologien wie Fräsen (Formenbau) einsetzbar. Die technologiespezifischen Bearbeitungszyklen ermöglichen aufgrund ihrer einfachen, schnellen Programmierbarkeit den Einsatz selbst bei der Einzelteil- oder Kleinserienfertigung.

Das tragbare Handbediengerät ist ergonomisch geformt und verfügt über zwei Zustimmtasten. Eine Zustimmtaste muss betätigt sein, damit die Maschinenachsen verfahren werden können. Für die Achsauswahl sowie die Festlegung der Vorschubgeschwindigkeit stehen zwei drehbare Wahlschalter zu Verfügung. Komplettiert wird das Handbediengerät durch einen Not-Aus-Schalter, das elektronische Handrad sowie maschienenabhängiger Funktionstasten, die das Einrichten der Maschine erleichtern.



Standardzubehör - X.mill 900 L - CNC Vertikal-Bearbeitungszentrum

GPlus 450 Steuerung, 24-fach Werkzeugwechsler mit Doppelarmgreifer, elektronisches Handrad, Spiralspäneförderer, Spindelölkühlung, geschlossener Arbeitsraum, Arbeitsleuchte mit Programmende-Anzeige, Ethernet, USB Schnittstelle, Schaltschrank mit Klimaanlage, automatische Zentralschmierung, Kühlmitteleinrichtung, Spänespülsystem + Spülpistole 12 bar, Druckluftpistole, Bedienwerkzeug, Bedien- und Programmieranleitung

Zubehör / Optional - X.mill 900 L - CNC Vertikal-Bearbeitungszentrum

Kettenspäneförderer
Automatische Werkzeuglängenvermessung
Kühlung durch Frässpindel, 30 bar
Frässpindel 10000 min-1 inkl. Spindelölkühlung
4. Achse X.div 170 für GPlus Steuerung
4. Achse X.div 210 für GPlus Steuerung
4. Achse X.div 255 für GPlus Steuerung
Fräsfutter WELDON BT 40
  • Fräsfutter WELDON BT 40 / Ø10 mm
  • Fräsfutter WELDON BT 40 / Ø12 mm
  • Fräsfutter WELDON BT 40 / Ø16 mm
  • Fräsfutter WELDON BT 40 / Ø20 mm
  • Fräsfutter WELDON BT 40 / Ø25 mm
  • Fräsfutter WELDON BT 40 / Ø32 mm
  • Fräsfutter WELDON BT 40 / Ø6 mm
  • Fräsfutter WELDON BT 40 / Ø8 mm
Hydraulik-Maschinenschraubstock HS 125
Hydraulik-Maschinenschraubstock HNCS 130V
Schaftfräser-Satz HSS TiN
Schaftfräser-Satz DIN 844 B
Schaft-Schruppfräser
Walzenstirn-Schruppfräser
  • Walzenstirnschruppfräser 40
  • Walzenstirnschruppfräser 50
  • Walzenstirnschruppfräser 63
  • Walzenstirnschruppfräser 80
Hebelspanneisen 125/M16
Spannzeugsortiment De Luxe 18/M16
Kühlmittelkonzentrat 5l
Power Worker Spanabhebegerät
Kantentaster elektronisch
Kantentaster-Set
Kombi-Aufsteckdorn Ø13 BT 40
Kombi-Aufsteckdorn Ø16 BT 40
Kombi-Aufsteckdorn Ø22 BT 40
Kombi-Aufsteckdorn Ø27 BT 40
Kombi-Aufsteckdorn Ø32 BT 40
