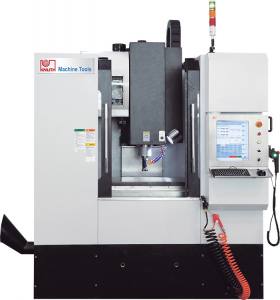

Hochleistungs-Bearbeitungszentrum der Extraklasse mit Mineralguss-Maschinengestell
KNUTH-Bearbeitungszentren mit Mineralguss-Maschinengestell für eine besonders präzise Fertigung und höchste Produktivität
- hervorragende Dämpfungseigenschaften
- hohe Steifigkeit
- sehr gute thermische Stabilität
- signifikante Erhöhung der Maschineneffektivität durch schnellen Vorschub und Eilgang
- gleichbleibend hohe Genauigkeit und Standfestigkeit durch hochwertige vorgespannte Kugelumlaufspindeln mit Innenkühlung
- Frässpindel mit umlaufender Innenkühlung garantiert höchste Präzision und Haltbarkeit bei High Speed Bearbeitung
- die hervorragenden mechanischen Eigenschaften des Komponenten-Gesamtpakets wirken sich auch positiv auf die Werkzeugstandzeiten aus
- gute Zugänglichkeit des Maschinentisches zum einfachen Bestücken und Einrichten
Technische Daten - X.mill 700 HS GP - Premium CNC Bearbeitungszentrum
| Arbeitsbereich |
|
| Verfahrweg X-Achse |
700 mm |
| Verfahrweg Y-Achse |
500 mm |
| Verfahrweg Z-Achse |
500 mm |
| Tischabmessungen |
750x450 mm |
| Tischbelastbarkeit |
300 kg |
| T-Nuten, Anzahl |
5 Stück |
| T-Nuten, Breite |
16 mm |
| T-Nuten, Abstand |
80 mm |
| Abstand Spindelnase - Tischoberfläche |
70 - 570 mm |
| Ausladung Spindelmitte - Gestell |
530 mm |
| Hauptspindel |
|
| Spindeldrehzahl |
15000 min-1 |
| Spindelaufnahme |
BT 40 |
| Vorschub |
|
| Eilgang X-Achse |
60000 mm/min |
| Eilgang Y-Achse |
60000 mm/min |
| Eilgang Z-Achse |
60000 mm/min |
| Arbeitsvorschub X-Achse |
12000 mm/min |
| Arbeitsvorschub Y-Achse |
12000 mm/min |
| Arbeitsvorschub Z-Achse |
12000 mm/min |
| Werkzeugträger |
|
| Anzahl Werkzeugplätze |
24 Stück |
| Werkzeug Ø |
78/120 mm / 3"/5" |
| Werkzeuglänge (max.) |
250 mm |
| Werkzeuggewicht (max.) |
8 kg |
| Werkzeugwechselzeit, Span / Span |
3 s |
| Werkzeugwechselzeit, Werkzeug / Werkzeug |
2,5 s |
| Genauigkeiten |
|
| Positioniergenauigkeiten |
0,003/300 mm / 0,0001"/12" |
| Wiederholgenauigkeiten |
± 0,0025 mm / 0,0001" |
| Antriebsleistungen |
|
| Motorleistung Hauptantrieb (cont./30 min) |
7,5/11 kW / 10/15 Hp |
| Motorleistung Antrieb X-Achse |
2,9 kW |
| Motorleistung Antrieb Y-Achse |
2,9 kW |
| Motorleistung Antrieb Z-Achse |
2,9 kW |
| Gesamtleistungsaufnahme |
22 kVA |
| Maße und Gewichte |
|
| Abmessungen |
2600x2500x2700 mm |
| Gewicht |
6000 kg |
Steuerung - X.mill 700 HS GP - Premium CNC Bearbeitungszentrum
GPlus 450 Fräsen
|
Die Windows-basierende CNC-Steuerung für Fräsmaschinen
- einfache, anwenderorientierte Bedienung ermöglicht eine schnelle Programmerstellung
- 450 NC-Sätze/Sekunde, 200 Sätze LookAhead
- 40 GB-Festplatte als NC-Programmspeicher
- intuitiv programmierbare, praxisgerechte Bearbeitungszyklen mit zahlreichen Hilfsgrafiken im Zykleneditor
- 10/100 MBit-Ethernet-Schnittstelle für weltweite Ferndiagnose, USB-Schnittstelle
- keine Kenntnissse des G-und M-Code-Befehlssatzes erforderlich
- werkstattorientierte Programmierung an der Steuerung oder externe Programmierung (CAD/CAM)
- ausgezeichnet mit dem TechStar 2008 für innovative zukunftsweisende Produkte
- der 17" Farb TFT der GPlus 450 ist mit einem Touch Screen ausgestattet und zeigt alle Informationen für die anwenderfreundliche Programmierung und Bedienung übersichtlich an
- Statusmeldungen geben dem Anwender einen Überblick über den Ist-Zustand der Steuerung
- häufig wiederkehrende Bearbeitungsfolgen können mit dem grafikunterstützten Zykleneditor einfach und schnell programmiert werden
- Der Zykleneditor führt den Maschinenbediener dabei intuitiv und selbsterklärend durch die Eingabemasken. Für jeden zu definierenden Parameter steht eine eigene Hilfsgrafik zur Verfügung
- Kenntnisse des G- und M-Code-Befehlssatzes oder einer speziellen Programmiersprache sind dabei NICHT erforderlich - der geübte Anwender kann jedoch auch auf die DIN/ISO-Programmierung zur NC-Programmerstellung zurückgreifen
- grafische Simulation mit intergrierter Zoom-Funktion für die Detailanzeige vor der tatsächlichen Zerspanung
- die serienmäßige 10/100 MBit Ethernet-Schnittstelle und die USB-Schnittstelle ermöglichen die Datenübertragung extern erstellter Programme (CAD/CAM) in kürzesten Übertragungszeiten und das Speichern auf der Festplatte der GPlus 450
- Single-CPU-Konzept (Vorteil: bindet nur 2% der Systemleistung)
- Speicher 40 GB, Prozessor 2.0 GHz Intel Celeron, RAM 256 MB
- Satzverarbeitungszeit 450 NC-Sätze/Sek.
- weltweite Ferndiagnose
- Profibus, CANopen, DeviceNet Anbindung möglich
- Integration der Maschine in Fabriknetzwerke
- Technologiespezifische Zyklen für Fräsen und Bohren
Zyklenübersicht M (Fräsen):
- Zyklen Fräsen: Kreistasche, Rechtecktasche, Bogentasche, Planfräsen
- Zyklen Bohren: Bohren einfach, Bohren mit Verweilzeit, Tieflochbohren, Gewindebohren, Reiben
- Bohrbilder: Lochreihe, Lochkreis /-segment, freie Bohrpositionierung, Rechteck / Parallelogramm, Gitter
Warum PC-Technologie?
- PC-Technologie dient als Plattform für Hochleistungs-Steuerungen, weil damit eine automatische Teilnahme an den Entwicklungsprogrammen von führenden Herstellern von Motherboards, Festplatten sowie von Software, Betriebssystemen eingeschlossen ist. Diese Hersteller dienen somit als "verlängerte Werkbank". Die atemberaubende Entwicklungsgeschwindigkeit dieser Komponenten beflügelt damit auch die KNUTH GPlus 450
- Optional lässt sich die Software der GPlus 450 auf einem Büro-PC installieren (Voraussetzung: Intel - Prozessor) und bietet dabei eine vollidentische Bedienoberfläche zur Maschinensteuerung. So können beispielsweise Auszubildende die Bedienung und Programmierung besonders realistisch erlernen. Erstellte NC-Programme können getestet und simuliert werden und sind auch auf der Machinensteuerung voll lauffähig!
Die hohe Rechnerleistung optimiert die Geschwindigkeit, Oberflächengüte und Genauigkeit der Werkzeugmaschine, verbunden mit einer großen Dynamik und Bedienerfreundlichkeit. Dadurch ist die GPlus 450 ideal für Bearbeitungstechnologien wie Fräsen (Formenbau) einsetzbar. Die technologiespezifischen Bearbeitungszyklen ermöglichen aufgrund ihrer einfachen, schnellen Programmierbarkeit den Einsatz selbst bei der Einzelteil- oder Kleinserienfertigung.
Das tragbare Handbediengerät ist ergonomisch geformt und verfügt über zwei Zustimmtasten. Eine Zustimmtaste muss betätigt sein, damit die Maschinenachsen verfahren werden können. Für die Achsauswahl sowie die Festlegung der Vorschubgeschwindigkeit stehen zwei drehbare Wahlschalter zu Verfügung. Komplettiert wird das Handbediengerät durch einen Not-Aus-Schalter, das elektronische Handrad sowie maschienenabhängiger Funktionstasten, die das Einrichten der Maschine erleichtern.
|
|
Standardzubehör - X.mill 700 HS GP - Premium CNC Bearbeitungszentrum
GPlus 450 Steuerung, 24-fach Werkzeugwechsler mit Doppelarmgreifer, elektronisches Handrad, Spiralspäneförderer, geschlossener Arbeitsraum, Arbeitsleuchte mit Programmende-Anzeige, Ethernet, USB Schnittstelle, Kühlungssystem für Frässpindel, Kühlungssystem für Kugelumlaufspindel, Spindelölkühlung, Schaltschrank mit Klimaanlage, automatische Zentralschmierung, Kühlmitteleinrichtung, Spülpistole, Bedienwerkzeug, Bedien- und Programmieranleitung
Zubehör / Optional - X.mill 700 HS GP - Premium CNC Bearbeitungszentrum
| 4. Achse X.div 125 für GPlus Steuerung |
| 4. Achse X.div 170 für GPlus Steuerung |
| Frässpindel HSK-E 50 24.000 min-1 |
| Frässpindel HSK-E 50 30.000 min-1 |
| Linearmaßstab Messsystem |
| Automatische Werkzeuglängenvermessung |
| Kühlmitteldüsenring Frässpindel |
| Hydraulik-Maschinenschraubstock HNCS 130V |
| Spannzeugsortiment De Luxe 16/M14 |
| Power Worker Spanabhebegerät |
Fräsfutter WELDON BT 40
- Fräsfutter WELDON BT 40 / Ø10 mm
- Fräsfutter WELDON BT 40 / Ø12 mm
- Fräsfutter WELDON BT 40 / Ø16 mm
- Fräsfutter WELDON BT 40 / Ø20 mm
- Fräsfutter WELDON BT 40 / Ø25 mm
- Fräsfutter WELDON BT 40 / Ø32 mm
- Fräsfutter WELDON BT 40 / Ø6 mm
- Fräsfutter WELDON BT 40 / Ø8 mm
|
|
