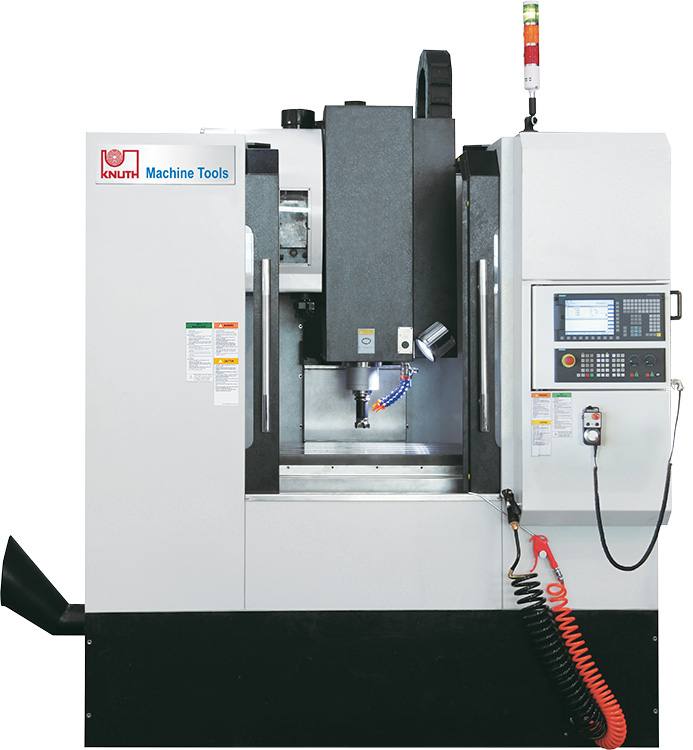

Knuth Premium CNC Bearbeitungszentrum X.mill 700 HS SI


91.884,89 EURzzgl. 19 % MwSt., zzgl. Versand



Art.Nr.:
181261
Lieferzeit:
Versandgewicht:
6000 kg



Knuth Premium CNC Bearbeitungszentrum X.mill 700 HS SI

Knuth Bearbeitungszentrum; Knuth CNC Bearbeitungszentrum



Hochleistungs-Bearbeitungszentrum der Extraklasse mit Mineralguss-Maschinengestell

KNUTH-Bearbeitungszentren mit Mineralguss-Maschinengestell
für eine besonders präzise Fertigung und höchste Produktivität

  • hervorragende Dämpfungseigenschaften
  • hohe Steifigkeit
  • sehr gute thermische Stabilität
  • signifikante Erhöhung der Maschineneffektivität durch schnellen Vorschub und Eilgang
  • gleichbleibend hohe Genauigkeit und Standfestigkeit durch hochwertige vorgespannte Kugelumlaufspindeln mit Innenkühlung
  • Frässpindel mit umlaufender Innenkühlung garantiert höchste Präzision und Haltbarkeit bei High Speed Bearbeitung
  • die hervorragenden mechanischen Eigenschaften des Komponenten-Gesamtpakets wirken sich auch positiv auf die Werkzeugstandzeiten aus
  • gute Zugänglichkeit des Maschinentisches zum einfachen Bestücken und Einrichten

Technische Daten - X.mill 700 HS SI - Premium CNC Bearbeitungszentrum

Arbeitsbereich
Verfahrweg X-Achse 700 mm
Verfahrweg Y-Achse 500 mm
Verfahrweg Z-Achse 500 mm
Tischabmessungen 750x450 mm
Tischbelastbarkeit 300 kg
T-Nuten, Anzahl 5 Stück
T-Nuten, Breite 16 mm
T-Nuten, Abstand 80 mm
Abstand Spindelnase - Tischoberfläche 70 - 570 mm
Ausladung Spindelmitte - Gestell 460 mm
Hauptspindel
Spindeldrehzahl 15000 min-1
Spindelaufnahme BT 40
Vorschub
Eilgang X-Achse 60000 mm/min
Eilgang Y-Achse 60000 mm/min
Eilgang Z-Achse 60000 mm/min
Arbeitsvorschub X-Achse 12000 mm/min
Arbeitsvorschub Y-Achse 12000 mm/min
Arbeitsvorschub Z-Achse 12000 mm/min
Werkzeugträger
Anzahl Werkzeugplätze 24 Stück
Werkzeug Ø 78/120 mm / 3"/5"
Werkzeuggewicht (max.) 8 kg
Werkzeuglänge (max.) 250 mm
Werkzeugwechselzeit, Span / Span 3 s
Werkzeugwechselzeit, Werkzeug / Werkzeug 2,5 s
Genauigkeiten
Positioniergenauigkeiten 0,003/300 mm / 0,00012"/12"
Wiederholgenauigkeiten ± 0,0025 mm / 0,0001"
Antriebsleistungen
Motorleistung Hauptantrieb (cont./30 min) 9/13 kW / 12/17 Hp
Motorleistung Antrieb X-Achse 2,9 kW
Motorleistung Antrieb Y-Achse 2,9 kW
Motorleistung Antrieb Z-Achse 2,9 kW
Gesamtleistungsaufnahme 22 kVA
Maße und Gewichte
Abmessungen 2600x2500x2700 mm
Gewicht 6000 kg

Steuerung - X.mill 700 HS SI - Premium CNC Bearbeitungszentrum

Siemens Sinumerik 828 D Fräsen

Der Topspezialist für anspruchsvolle Fräsbearbeitung


Highlights

  • kompakte, robuste und wartungsfreie Bedientafel-CNC
  • komfortable Programm- und Parametereingabe mittels QWERTY Tastatur
  • höchste Bearbeitungspräzision
  • intelligente kinematische Transformationen für die Bearbeitung von zylindrischen Werkstücken und in geschwenkten Werkstückebenen
  • Technologiepaket SINUMERIK MDynamics mit der neuen Funktion Advanced Surface: perfekte Werkstück-oberflächen und kürzeste Bearbeitungszeiten bei der Fertigung von Formenbauteilen
  • ShopMill: kürzeste Programmierzeit bei der Herstellung von Einzelteilen und Kleinserien
  • programGUIDE: kürzeste Bearbeitungszeit und maximale Flexibilität bei der Herstellung von Großserienteilen
  • einmaliges Spektrum an Technologiezyklen - von der Bearbeitung beliebiger Fräskonturen mit Restmaterialerkennung bis hin zum Prozessmessen
  • Animated Elements: einzigartige Bedien- und Programmierunterstützung mit Bewegtbildsequenzen
  • modernste Datenübertragung via USB-Stick, CF-Karte und Fabriknetz (Ethernet)
  • Easy Message: maximale Maschinenverfügbarkeit durch Prozess-überwachung per Textnachrichten (SMS)

CNC-Hardware

  • Bedientafel-basierte Hochleistungs-CNC Steuerung
  • robuste Bedientafelfront aus Magnesiumdruckguss
  • vollwertige QWERTY-Tastatur integriert
  • 10,4" TFT Farbdisplay
  • wartungsfreies Design (keine Pufferbatterie erforderlich)

CNC-Leistungsdaten und Funktionen

  • Technologiepaket SINUMERIK MDynamics mit Advanced Surface für Formenbauanwendungen
  • Satzwechselzeit: ~2 ms (PPU 260/261) /~1 ms (PPU 280/281)
  • Anzahl Look Ahead Sätze: 100 (PPU 260/261) / 150 (PPU 280/281)
  • Beschleunigung mit Ruckbegrenzung
  • dynamische Vorsteuerung
  • 4-Achsen-Simultaninterpolation (X, Y, Z, Rundachse)
  • Linear-, Zirkular- und Helix-Interpolation
  • Gewindebohren ohne Ausgleichsfutter und Gewindefräsen
  • orientierter Spindelhalt
  • Inch/metrisch-Umschaltung
  • FRAME-Konzept für individuelle Koordinatentransformationen, Rotationen, Skalierungen und Spiegelung
  • 100 einstellbare Nullpunktverschiebungen
  • Synchronaktionen und schnelle Hilfsfunktionsausgabe

CNC-Technologiezyklen

  • Technologiezyklen verfügbar für programGUIDE und ShopMill Arbeitsschrittprogrammierung
  • große Auswahl an Bohrzyklen
  • große Auswahl an Fräszyklen für Standardgeometrien
  • große Auswahl an Positionsmustern für Bohr- und Fräsoperationen
  • High Speed Settings für Formenbauanwendungen
  • Geometrierechner für freie Kontureingaben
  • Bearbeitungszyklus für Konturtaschen / Konturzapfen mit Inseln

Grafikfunktionen

  • Animated Elements: Eingabehilfe für Bearbeitungs-parameter mit Bewegtbildsequenzen
  • PC-vergleichbares grafisches Online-Hilfesystem
  • grafische CNC-Simulation in Ebenendarstellung

CNC-Werkzeugverwaltung

  • Anzeige von Werkzeug- und Magazindaten in einem Bild
  • Werkzeugverwaltung mit lesbaren Werkzeugnamen
  • Belade-/Entladefunktion für die einfache Magazinplatzzuordnung
  • Anzahl der Werkzeugschneiden: 256 (PPU 260/261) / 512 (PPU 280/281)
  • Werkzeugverwaltung mit Werkzeugstandzeitüberwachung


Standardzubehör - X.mill 700 HS SI - Premium CNC Bearbeitungszentrum

Siemens 828 D Steuerung, 24-fach Werkzeugwechsler mit Doppelarmgreifer, elektronisches Handrad, Spiralspäneförderer, geschlossener Arbeitsraum, Arbeitsleuchte mit Programmende-Anzeige, Ethernet, USB Schnittstelle, Kühlungssystem für Frässpindel, Kühlungssystem für Kugelumlaufspindel, Spindelölkühlung, Schaltschrank mit Klimaanlage, automatische Zentralschmierung, Kühlmitteleinrichtung, Spülpistole, Bedienwerkzeug, Bedien- und Programmieranleitung



Zubehör / Optional - X.mill 700 HS SI - Premium CNC Bearbeitungszentrum

4. Achse X.div 125 für GPlus Steuerung
4. Achse X.div 170 für GPlus Steuerung
Frässpindel HSK-E 50 24.000 min-1
Frässpindel HSK-E 50 30.000 min-1
Linearmaßstab Messsystem
Automatische Werkzeuglängenvermessung
Kühlmitteldüsenring Frässpindel
Hydraulik-Maschinenschraubstock HNCS 130V
Spannzeugsortiment De Luxe 16/M14
Power Worker Spanabhebegerät
Fräsfutter WELDON BT 40
  • Fräsfutter WELDON BT 40 / Ø10 mm
  • Fräsfutter WELDON BT 40 / Ø12 mm
  • Fräsfutter WELDON BT 40 / Ø16 mm
  • Fräsfutter WELDON BT 40 / Ø20 mm
  • Fräsfutter WELDON BT 40 / Ø25 mm
  • Fräsfutter WELDON BT 40 / Ø32 mm
  • Fräsfutter WELDON BT 40 / Ø6 mm
  • Fräsfutter WELDON BT 40 / Ø8 mm
