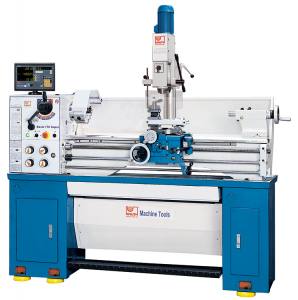

Knuth Mechaniker-Drehmaschine mit Fräseinrichtung Basic 170 Super MT
Bewährt in unzähligen Werkstätten, jetzt noch universeller einsetzbar
Die Präsenz von All-In-One Maschinen am Markt hat sich in den letzten Jahren nicht nur im Modellbau erhöht, sondern ist in vielen Bereichen wie z. B. Instandhaltung und bei Reparaturbetrieben deutlich gestiegen. Die Basic 170 Super MT vereint 2 Maschinen in einem und ist mit ihrer Komplettausstattung in nahezu allen Einsatzbereichen vielseitig zu verwenden.
Die Fräseinheit ist an einem speziell verstärkten Maschinenbett montiert und zeichnet sich durch folgende Merkmale aus:
stabile Säule und ein kompakter, in der Höhe verstellbarer Getriebekopf bilden die robuste Fräseinheit
Schaltgetriebe mit breitem Drehzahlbereich von 52 - 2180 min-1 in 8 Stufen
400 V Antrieb überzeugt durch gutes Drehmoment und Lastverhalten
die MK 3 Spindelaufnahme ermöglicht die Aufnahme verschiedenster Bohr- und Fräswerkzeuge
ein Pinolenhub von 60 mm ermöglicht tiefe Bohrarbeiten
eine Feinverstellung des Pinolenhubs für präzise Zustellung in der Z-Achse für Fräsarbeiten
der Kopf ist links und rechts jeweils 90° schwenkbar, die gesamte Einheit kann 360° um die Säule gedreht werden
3-Achs-Positionsanzeige
höhere Arbeitsgenauigkeit
geringere Fehlerquote
größere Fertigungssicherheit
wesentliche Zeitersparnis
Produktivitätssteigerung
optimal ablesbare Anzeige
benutzergerechte Funktionen
übersichtlich angeordnete Tastatur
Auflösung 0,01 / 0,005 mm
Koordinatenwertvorgabe
Erhaltung der Achsposition bei ausgeschalteter Anzeige
Lochkreismusterberechnung
Taschenrechnerfunktion
Speicher für 10 Werkzeuge
Radius / Durchmesserumschaltung
Umrechnung mm/inch
problemloser Anbau und wartungsfreier Betrieb
Anzeige von Ober- (Z0) und Bettschlitten (Z1) sowohl getrennt als auch in Differenz- / Summenschaltung bei Drehmaschinen
Technische Daten - Basic 170 Super MT - Mechaniker-Drehmaschine mit Fräseinrichtung
Arbeitsbereich
Werkstücklänge (max.)
1000 mm
Drehdurchmesser über Bett (max.)
330 mm
Drehdurchmesser über Support (max.)
198 mm
Drehdurchmesser über Brücke (max.)
470 mm
Verfahrweg X-Achse
170 mm
Verfahrweg Z1-Achse
95 mm
Brückenlänge
210 mm
Bettbreite
187 mm
Schwenkbereich Oberschlitten
± 360 °
Hauptspindel
Spindeldrehzahl
(8) 70 - 2000 min-1
Spindelbohrung
38 mm
Spindelaufnahme
Camlock D1-4
Spindelkonus
MK 5
Vorschub
Vorschub X-Achse
0,014 - 0,38 mm/U
Vorschub Z-Achse
0,052 - 1,392 mm/U
Gewindeschneiden
Gewindeschneiden, Metrisch
(26) 0,4-7 mm
Gewindeschneiden, Whitworth
(34) 4-56 GPZ
Reitstock
Reitstockpinolendurchmesser
33 mm
Reitstockkonus
MK 3
Reitstockpinolenhub
100 mm
Reitstockquerverstellung
± 10 mm / ± 0,5"
Antriebsleistungen
Motorleistung Hauptantrieb
1,5 kW
Versorgungsspannung
400 V
Maße und Gewichte
Abmessungen
1830x680x1320 mm
Gewicht
520 kg
Fräseinrichtung
Pinolenhub
60 mm
Spindelaufnahme
MK 3 / MT 3
Drehzahlbereich
Low 52-570 min-1 / High 200-2180 (8) min-1
max. Bohrleistung
13 mm
max. Fräsleistung
19 mm
vertikaler Schwenkbereich
± 90°
horizontaler Schwenkbereich
360°
Motorleistung
0,55 kW
Standardzubehör - Basic 170 Super MT - Mechaniker-Drehmaschine mit Fräseinrichtung
3-Achs-Positionsanzeige, Bohrfutter 3-16 mm, Einsteckzapfen, Spannzangenfutter ER 25, Spannzangen ER 25 (3 - 16 mm), Schraubstock, 3-B-Futter Ø 160 mm, 4-B-Planscheibenfutter Ø 200 mm, Aufspannscheibe Ø 320 mm, 4-fach Stahlhalter, feste und mitlaufende Lünette, Spritzschutzwand, Futterschutz, Fußbremse, Untergestell, Halogenarbeitsleuchte, feste Spitze, Bedienwerkzeug, Betriebsanleitung
