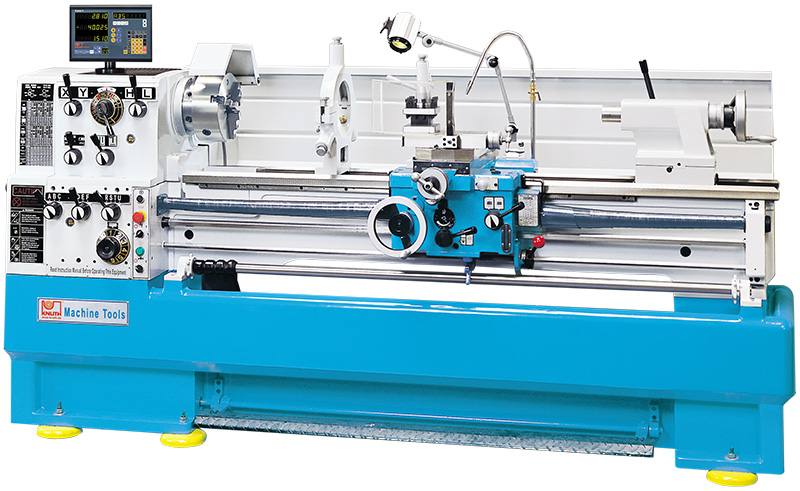

Bewährter Klassiker mit Schaltgetriebe
- preisgünstig und wertbeständig
- übersichtliches Bedienfeld mit ergonomisch angeordneten Wahlhebeln
- Camlock - Spindelaufnahme D1-6
- breites Bett, geschliffen und gehärtet mit massivem einteiligem Gussuntergestell
- Reitstock kann zum Kegeldrehen seitlich verstellt werden
- große Anzahl von Gewindesteigungen
- herausnehmbare Brücke zur Bearbeitung großer Durchmesser
- Anschlagspindel mit vier verstellbaren Längenanschlägen
- optional ist u.a. ein Schnellwechselstahlhalter-System lieferbar
3-Achs-Positionsanzeige
- höhere Arbeitsgenauigkeit
- geringere Fehlerquote
- größere Fertigungssicherheit
- wesentliche Zeitersparnis
- Produktivitätssteigerung
- optimal ablesbare Anzeige
- benutzergerechte Funktionen
- übersichtlich angeordnete Tastatur
- Auflösung 0,01 / 0,005 mm
- Koordinatenwertvorgabe
- Erhaltung der Achsposition bei ausgeschalteter Anzeige
- Lochkreismusterberechnung
- Taschenrechnerfunktion
- Speicher für 10 Werkzeuge
- Radius / Durchmesserumschaltung
- Umrechnung mm/inch
- problemloser Anbau und wartungsfreier Betrieb
- Anzeige von Ober- (Z0) und Bettschlitten (Z1) sowohl getrennt als auch in Differenz- / Summenschaltung bei Drehmaschinen
Technische Daten - Turnado 230/1500 - Leit- und Zugspindel-Drehmaschine
Arbeitsbereich |
|
Spitzenweite |
1500 mm |
Drehdurchmesser über Bett (max.) |
460 mm |
Drehdurchmesser über Support (max.) |
270 mm |
Drehdurchmesser über Brücke (max.) |
690 mm |
Verfahrweg X-Achse |
285 mm |
Verfahrweg Z1-Achse |
128 mm |
Brückenlänge |
165 mm |
Bettbreite |
300 mm |
Schwenkbereich Oberschlitten |
± 52 ° |
Hauptspindel |
|
Spindeldrehzahl |
(12) 25 - 2000 min-1 |
Spindelbohrung |
58 mm |
Spindelaufnahme |
Camlock D1-6 |
Spindelkonus |
MK 6 |
Vorschub |
|
Vorschub X-Achse |
0,014 - 0,784 mm/U |
Vorschub Z-Achse |
0,031 - 1,7 mm/U |
Gewindeschneiden |
|
Gewindeschneiden, Metrisch |
(41) 0,1-14 mm |
Gewindeschneiden, Diametral |
(50) 4-112 DP |
Gewindeschneiden, Modul |
(34) 0,1 - 7 mm |
Gewindeschneiden, Whitworth |
(60) 2-112 GPZ |
Reitstock |
|
Reitstockpinolendurchmesser |
60 mm |
Reitstockkonus |
MK 4 |
Reitstockpinolenhub |
120 mm |
Reitstockquerverstellung |
± 13 mm / ± 0,5" |
Antriebsleistungen |
|
Motorleistung Hauptantrieb |
5,5 kW |
Versorgungsspannung |
400 V |
Maße und Gewichte |
|
Abmessungen |
2750x1080x1340 mm |
Gewicht |
1970 kg |
Standardzubehör - Turnado 230/1500 - Leit- und Zugspindel-Drehmaschine
3-Achs-Positionsanzeige, 3-B-Futter Ø 250 mm, 4-B-Planscheibenfutter Ø 300 mm, Aufspannscheibe Ø 350 mm, 4-fach Stahlhalter, Kühlmitteleinrichtung, feste und mitlaufende Lünette, Anschlagspindel, Spritzschutzwand, Futterschutz, Fußbremse, Halogenarbeitsleuchte, Reduzierhülse, feste Spitze (Zentrierspitze), Gewindeuhr, Bedienwerkzeug, Betriebsanleitung
Zubehör / Optional - Turnado 230/1500 - Leit- und Zugspindel-Drehmaschine
4-B-Drehfutter Guss 250 mm |
Schnellwechselstahlhalter-Set WB |
Mitlaufende Zentrierspitze MK4 |
Mitlaufende Zentrierspitzen im Sortiment MK4 |
Schwingelemente LK 33 |
Klemmdrehmeißel-Satz 25 mm |
Wendeplatten-Satz 25 mm, 30 Stück |
Power Worker Spanabhebegerät |
Satz Rändel schräg |
Rändelhalter |
Kühlmittelkonzentrat 5l |
Schnellverstell-Hohlspindelanschlag Gr.7 56-66 |
Revolverkopf MK 4 |
Zubehör-Set MK 4 8tlg. |
|
