Knuth Leit- und Zugspindel-Drehmaschine Turnado 280/2000 V






Knuth Leit- und Zugspindel-Drehmaschine Turnado 280/2000 V

Leitspindeldrehmaschinen - Zugspindeldrehmaschinen

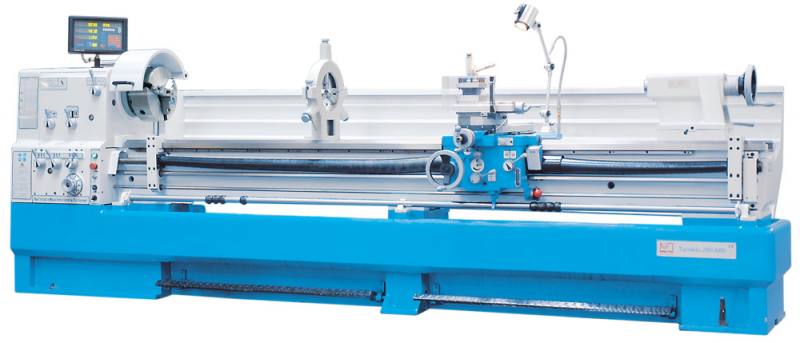

Abb. zeigt Turnado 280x3000





Bewährter Klassiker mit stufenloser Drehzahlverstellung und konstanter Schnittgeschwindigkeit


  • preisgünstig und wertbeständig
  • übersichtliches Bedienfeld mit ergonomisch angeordneten Wahlhebeln
  • Camlock - Spindelaufnahme D1-8
  • breites Bett, geschliffen und gehärtet mit massivem einteiligem Gussuntergestell
  • Reitstock kann zum Kegeldrehen seitlich verstellt werden
  • große Anzahl von Gewindesteigungen
  • herausnehmbare Brücke zur Bearbeitung großer Durchmesser
  • Anschlagspindel mit vier verstellbaren Längenanschlägen
  • optional ist u.a. ein Schnellwechselstahlhalter-System lieferbar

Turnado mit stufenloser Drehzahlverstellung

  • Vorgelege, hochwertige Regeltechnik und ein kräftiger Hauptspindelmotor ermöglichen einen breiten Drehzahlbereich und ein hohes Drehmoment für kraftvolle Zerspanung
  • hervorragende Laufruhe bei maximaler Spindeldrehzahl
  • max. stufenlos regelbare Spindeldrehzahl 1600 min-1
  • die umfangreichen Funktionen der Positionsanzeige X.Pos werden ergänzt durch die Drehzahlanzeige und die Funktion der konstanten Schnittgeschwindigkeit: die Spindeldrehzahl wird beim Plandrehen automatisch dem sich verändernden Werkstückdurchmesser angepasst - die nahzu konstante Schnittgeschwindigkeit an der Drehmeißelschneide ermöglicht eine Oberflächengüte, die mit Drehergebnissen von CNC-Drehmaschinen vergleichbar ist

3-Achs-Positionsanzeige

  • höhere Arbeitsgenauigkeit
  • geringere Fehlerquote
  • größere Fertigungssicherheit
  • wesentliche Zeitersparnis
  • Produktivitätssteigerung
  • optimal ablesbare Anzeige
  • benutzergerechte Funktionen
  • übersichtlich angeordnete Tastatur
  • Auflösung 0,01 / 0,005 mm
  • Koordinatenwertvorgabe
  • Erhaltung der Achsposition bei ausgeschalteter Anzeige
  • Lochkreismusterberechnung
  • Taschenrechnerfunktion
  • Speicher für 10 Werkzeuge
  • Radius / Durchmesserumschaltung
  • Umrechnung mm/inch
  • problemloser Anbau und wartungsfreier Betrieb
  • Anzeige von Ober- (Z0) und Bettschlitten (Z1) sowohl getrennt als auch in Differenz- / Summenschaltung bei Drehmaschinen

Technische Daten - Turnado 280/2000 V - Leit- und Zugspindel-Drehmaschine

Arbeitsbereich
Spitzenweite 1928 mm
Drehdurchmesser über Bett (max.) 560 mm
Drehdurchmesser über Support (max.) 355 mm
Drehdurchmesser über Brücke (max.) 785 mm
Verfahrweg X-Achse 316 mm
Verfahrweg Z1-Achse 130 mm
Brückenlänge 170 mm
Bettbreite 350 mm
Schwenkbereich Oberschlitten ± 52 °
Hauptspindel
Spindeldrehzahlen L 25-200 / H 200-1600 min-1
Spindelbohrung 80 mm
Spindelaufnahme Camlock D1-8
Spindelkonus MK 7
Vorschub
Vorschub X-Achse 0,02 - 0,573 mm/U
Vorschub Z-Achse 0,059 - 1,646 mm/U
Gewindeschneiden
Gewindeschneiden, Metrisch (47) 0,2-14 mm
Gewindeschneiden, Diametral (50) 4-112 DP
Gewindeschneiden, Modul (39) 0,1 - 7 mm
Gewindeschneiden, Whitworth (60) 2-112 GPZ
Reitstock
Reitstockpinolendurchmesser 75 mm
Reitstockkonus MK 5
Reitstockpinolenhub 180 mm
Reitstockquerverstellung ± 12 mm / ± 0,5"
Antriebsleistungen
Motorleistung Hauptspindel 7,5 kW
Versorgungsspannung 400 V
Maße und Gewichte
Abmessungen 3340x1150x1460 mm
Gewicht 2720 kg

Standardzubehör - Turnado 280/2000 V - Leit- und Zugspindel-Drehmaschine

3-Achs-Positionsanzeige, 3-B-Futter Ø 315 mm, 4-B-Planscheibenfutter Ø 400 mm, Aufspannscheibe Ø 450 mm, 4-fach Stahlhalter, Kühlmitteleinrichtung, mitlaufende und feste Lünette, Anschlagspindel, Spritzschutzwand, Futterschutz, Fußbremse, Halogenarbeitsleuchte, Reduzierhülse, feste Spitze (Zentrierspitze), Gewindeuhr, Bedienwerkzeug, Betriebsanleitung



















Zubehör / Optional - Turnado 280/2000 V - Leit- und Zugspindel-Drehmaschine

4-B-Drehfutter Stahl 315 mm
Schnellwechselstahlhalter-Set WC
Mitlaufende Zentrierspitze MK5
Schwingelemente LK 55
Klemmdrehmeißel-Satz 25 mm
Wendeplatten-Satz 25 mm, 30 Stück
Power Worker Spanabhebegerät
Satz Rändel schräg
Rändelhalter
Kühlmittelkonzentrat 5l
Schnellverstell-Hohlspindelanschlag Gr.8 64-81
Radiendrehapparat
