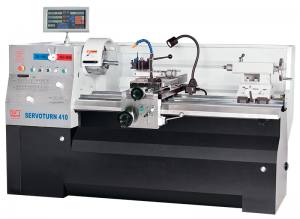

Knuth Präzisions-Drehmaschine Servoturn 410x1000
|
|
Servokonventionelle Präzisions-Drehmaschine - leichter bedienbar, leistungsfähiger, zuverlässiger, präziser, belastbarer und wartungsärmer.
Intuitive Bedienung, wie man es von konventionellen Maschinen kennt, nur viel besser:
- Vorschub und Gewindesteigung über Drehschalter auswählbar - einfach genial
- Anschläge elektronisch per Knopfdruck setzen
- Vorschübe per Override-Poti zwischen 50 und 100 % stufenlos regelbar - endlich auch beim konventionellen Drehen
- Bedienung über elektronische Handräder im µ-Bereich - in Haptik und Position wie bei einer konventionellen Maschine - willkommen Zuhause
- die Achsen werden durch hochwertige Servo-Antriebe bewegt, die Ihre Handradbewegungen mit der Präzision und Dynamik moderner CNC-Maschinen umsetzen
- stufenlose Drehzahlregelung und konstante Schnittgeschwindigkeit der Hauptspindel
Bei der Definition eines neuen Standards für konventionelle Drehmaschinen wollten wir keine halben Sachen machen und haben die Servoturn mit weiteren Highlights bestückt:
Mineralguss-Maschinengestell
- Mineralguss baut Vibrationen 6 x schneller ab als GG 25 und bis zu 10 x schneller als Stahl - dies gewährt eine hervorragende Oberflächengüte, die mit konventionellen Maschinen sonst kaum zu erreichen ist
- hervorragende, thermische Stabilität
- modernes Fertigungsverfahren mit sehr guter Energiebilanz
Linear Profilführungsschienen
- höchste Zuverlässigkeit und Laufleistung
- hervorragend in Steifigkeit, Festigkeit und Genauigkeit durch optimale Lastverteilung, ausgelegt zur Aufnahme hoher Belastungen und Momente
- kein Stick-Slip-Effekt
- lange Lebensdauer bei minimalem Instandhaltungsaufwand
- Austauschbarkeit
Kugelgewindetrieb
- entscheidend kleinerer Losefehler (back lash), der sich in deutlich erhöhter Präzision niederschlägt
- deutlich reduzierte Reibung
- kein Stick-Slip-Effekt
- reduzierte Wärmeentwicklung
- geringerer Verschleiß und weiter reduzierter Instandhaltungsaufwand
3-Achs-Positionsanzeige
- höhere Arbeitsgenauigkeit
- geringere Fehlerquote
- größere Fertigungssicherheit
- wesentliche Zeitersparnis
- Produktivitätssteigerung
- optimal ablesbare Anzeige
- benutzergerechte Funktionen
- übersichtlich angeordnete Tastatur
- Auflösung 0,01 / 0,005 mm
- Koordinatenwertvorgabe
- Erhaltung der Achsposition bei ausgeschalteter Anzeige
- Speicher für 10 Werkzeuge
- Radius / Durchmesserumschaltung
- Umrechnung mm/inch
- Anzeige von Ober- (Z0) und Bettschlitten (Z1) sowohl getrennt als auch in Differenz- / Summenschaltung bei Drehmaschinen
Technische Daten - Servoturn 410x1000 - Präzisions-Drehmaschine
Arbeitsbereich |
|
Werkstücklänge (max.) |
1050 mm |
Drehdurchmesser über Bett (max.) |
410 mm |
Drehdurchmesser über Support (max.) |
250 mm |
Verfahrweg X-Achse |
225 mm |
Verfahrweg Z-Achse |
960 mm |
Verfahrweg Z1-Achse |
100 mm |
Bettbreite |
300 mm |
Hauptspindel |
|
Spindeldrehzahl |
30 - 3000 min-1 |
Spindelbohrung |
52 mm |
Spindelaufnahme |
D1-6 |
Spindelkonus |
MK 6 |
Vorschub |
|
Vorschub X-Achse |
0,01 - 2 mm/U |
Vorschub Z-Achse |
0,01 - 2 mm/U |
Gewindeschneiden |
|
Gewindeschneiden, Metrisch |
(24) 0,2-14 mm |
Gewindeschneiden, Whitworth |
(24) 4-48 GPZ |
Reitstock |
|
Reitstockpinolendurchmesser |
60 mm |
Reitstockkonus |
MK 4 |
Reitstockpinolenhub |
150 mm |
Antriebsleistungen |
|
Motorleistung Hauptantrieb |
5,5 kW |
Motorleistung X-Achse |
1 kW |
Motorleistung Z-Achse |
1,5 kW |
Versorgungsspannung |
400 V |
Maße und Gewichte |
|
Abmessungen |
2250x1260x1250 mm |
Gewicht |
2500 kg |
Standardzubehör - Servoturn 410x1000 - Präzisions-Drehmaschine
3-Achs-Positionsanzeige, 3-B-Drehfutter, Schnellwechselstahlhalter mit 1 Kassette, Kühlmitteleinrichtung, Spritzschutzwand, Supportschutzschild, Arbeitsleuchte, Betriebsanleitung
Zubehör / Optional - Servoturn 410x1000 - Präzisions-Drehmaschine
3-B-Drehfutter Stahl 200 mm |
4-B-Drehfutter Stahl 200 mm |
Wechselhalter WBD 25X140 |
Wechselhalter WBD 32X140 |
Schwingelemente LK 55 |
Zubehör-Set MK 4 8tlg. |
Mitlaufende Zentrierspitze MK4 |
Mitlaufende Zentrierspitzen im Sortiment MK4 |
Klemmdrehmeißel-Satz 16/20/24 mm 9-tlg. |
Wendeplatten-Satz 16/20/24 mm, 30 Stück |
Kühlmittelkonzentrat 5l |
Power Worker Spanabhebegerät |
Revolverkopf MK 4 |
Rändelhalter |
Satz Rändel schräg |
Schnellverstell-Hohlspindelanschlag Gr.6 / 46-58 mm |
|
|
|
|
