Knuth Präzisions-Drehmaschine Servoturn 560x2000

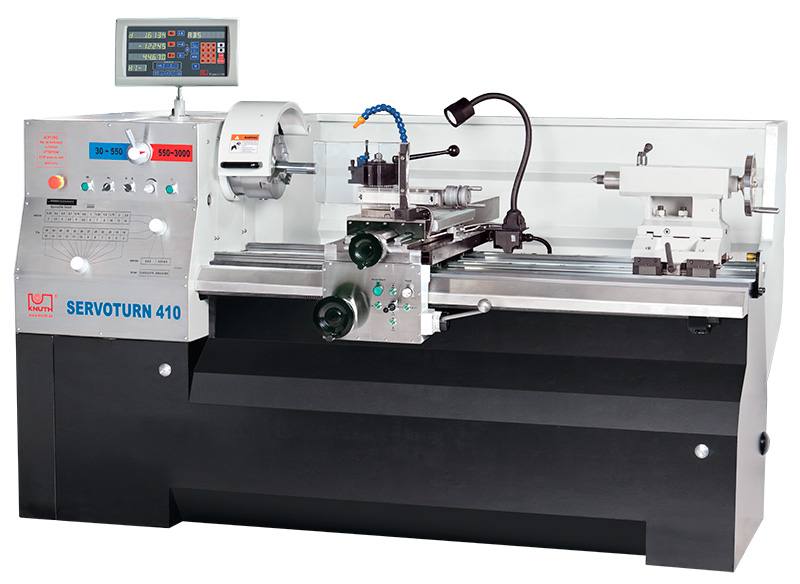

Abb. zeigt Servoturn 410x1000

Servokonventionelle Präzisions-Drehmaschine - leichter bedienbar, leistungsfähiger, zuverlässiger, präziser, belastbarer und wartungsärmer

Intuitive Bedienung, wie man es von konventionellen Maschinen kennt, nur viel besser:

Vorschub und Gewindesteigung über Drehschalter auswählbar - einfach genial
Anschläge elektronisch per Knopfdruck setzen
Vorschübe per Override-Poti zwischen 50 und 100 % stufenlos regelbar - endlich auch beim konventionellen Drehen
Bedienung über elektronische Handräder im µ-Bereich - in Haptik und Position wie bei einer konventionellen Maschine - willkommen Zuhause
die Achsen werden durch hochwertige Servo-Antriebe bewegt, die Ihre Handradbewegungen mit der Präzision und Dynamik moderner CNC-Maschinen umsetzen
stufenlose Drehzahlregelung und konstante Schnittgeschwindigkeit der Hauptspindel

Bei der Definition eines neuen Standards für konventionelle Drehmaschinen wollten wir keine halben Sachen machen und haben die Servoturn mit weiteren Highlights bestückt:

Mineralguss-Maschinengestell

Mineralguss baut Vibrationen 6 x schneller ab als GG 25 und bis zu 10 x schneller als Stahl - dies gewährt eine hervorragende Oberflächengüte, die mit konventionellen Maschinen sonst kaum zu erreichen ist
hervorragende, thermische Stabilität
modernes Fertigungsverfahren mit sehr guter Energiebilanz

Linear Profilführungsschienen

höchste Zuverlässigkeit und Laufleistung
hervorragend in Steifigkeit, Festigkeit und Genauigkeit durch optimale Lastverteilung, ausgelegt zur Aufnahme hoher Belastungen und Momente
kein Stick-Slip-Effekt
lange Lebensdauer bei minimalem Instandhaltungsaufwand
Austauschbarkeit

Kugelgewindetrieb

entscheidend kleinerer Losefehler (back lash), der sich in deutlich erhöhter Präzision niederschlägt
deutlich reduzierte Reibung
kein Stick-Slip-Effekt
reduzierte Wärmeentwicklung
geringerer Verschleiß und weiter reduzierter Instandhaltungsaufwand

3-Achs-Positionsanzeige

höhere Arbeitsgenauigkeit
geringere Fehlerquote
größere Fertigungssicherheit
wesentliche Zeitersparnis
Produktivitätssteigerung
optimal ablesbare Anzeige
benutzergerechte Funktionen
übersichtlich angeordnete Tastatur
Auflösung 0,01 / 0,005 mm
Koordinatenwertvorgabe
Erhaltung der Achsposition bei ausgeschalteter Anzeige
Speicher für 10 Werkzeuge
Radius / Durchmesserumschaltung
Umrechnung mm/inch
Anzeige von Ober- (Z0) und Bettschlitten (Z1) sowohl getrennt als auch in Differenz- / Summenschaltung bei Drehmaschinen

Technische Daten - Servoturn 560x2000 - Präzisions-Drehmaschine

Arbeitsbereich
Werkstücklänge (max.)	1928 mm
Drehdurchmesser über Bett (max.)	560 mm
Drehdurchmesser über Support (max.)	355 mm
Verfahrweg X-Achse	316 mm
Verfahrweg Z-Achse	1800 mm
Verfahrweg Z1-Achse	130 mm
Bettbreite	350 mm
Hauptspindel
Spindeldrehzahl	25 - 1600 min-1
Spindelbohrung	80 mm
Spindelaufnahme	D1-8
Spindelkonus	MK 7
Vorschub
Vorschub X-Achse	0,02 - 0,573 mm/U
Vorschub Z-Achse	0,059 - 1,646 mm/U
Gewindeschneiden
Gewindeschneiden, Metrisch	(47) 0,2-14 mm
Gewindeschneiden, Whitworth	(60) 2-112 GPZ
Reitstock
Reitstockpinolendurchmesser	75 mm
Reitstockkonus	MK 5
Reitstockpinolenhub	180 mm
Antriebsleistungen
Motorleistung Hauptantrieb	7,5 kW
Motorleistung X-Achse	1 kW
Motorleistung Z-Achse	1,5 kW
Versorgungsspannung	400 V
Maße und Gewichte
Abmessungen	3340x1150x1460 mm
Gewicht	2720 kg

Standardzubehör - Servoturn 560x2000 - Präzisions-Drehmaschine

3-Achs-Positionsanzeige, 3-B-Drehfutter, Schnellwechselstahlhalter mit 1 Kassette, Kühlmitteleinrichtung, Spritzschutzwand, Supportschutzschild, Arbeitsleuchte, Betriebsanleitung
