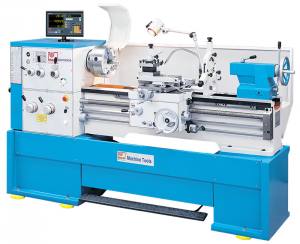

Knuth Universal-Drehmaschine DM 1000 A
Knuth Universaldrehmaschine |
| |
|
Sehr zuverlässige und solide Standarddrehmaschine,
über viele Jahre sehr bewährt!
- großer Spindeldurchlass 52 mm
- kraftvoller Antriebsmotor 5,5 kW
- Zubehör-Komplettset
- einstellbare Überlastkupplung im Support verhindert Zahnradbrüche bei Überlastung
- Fußbremse zum sofortigen Stopp und Abschaltung der Hauptspindel
- Futterschutz
- Zahnräder und Wellen gehärtet und geschliffen
- schweres, kräftig dimensioniertes Bett, gehärtet und präzisionsgeschliffen
- Supportschlittenführung über Keilleisten nachstellbar
- gekröpftes Bett mit Brücke
- hintere Hauptspindellagerung durch Kegelrollenlager und Drucklager
- vordere Hauptspindellagerung durch doppelreihiges Zylinderrollenlager
- Hauptspindel läuft im Ölbad
- Camlock-Aufnahme D1-6
- die Zahnräder des Vorschubgetriebes und des Schlosskastens laufen im Ölbad
3-Achs-Positionsanzeige
- höhere Arbeitsgenauigkeit
- geringere Fehlerquote
- größere Fertigungssicherheit
- wesentliche Zeitersparnis
- Produktivitätssteigerung
- optimal ablesbare Anzeige
- benutzergerechte Funktionen
- übersichtlich angeordnete Tastatur
- Auflösung 0,01 / 0,005 mm
- Koordinatenwertvorgabe
- Erhaltung der Achsposition bei ausgeschalteter Anzeige
- Lochkreismusterberechnung
- Taschenrechnerfunktion
- Speicher für 10 Werkzeuge
- Radius / Durchmesserumschaltung
- Umrechnung mm/inch
- problemloser Anbau und wartungsfreier Betrieb
- Anzeige von Ober- (Z0) und Bettschlitten (Z1) sowohl getrennt als auch in Differenz- / Summenschaltung bei Drehmaschinen
Technische Daten - DM 1000 A - Universal-Drehmaschine
| Arbeitsbereich |
|
| Spitzenweite |
1000 mm |
| Drehdurchmesser über Bett (max.) |
400 mm |
| Drehdurchmesser über Support (max.) |
240 mm |
| Drehdurchmesser über Brücke (max.) |
580 mm |
| Verfahrweg X-Achse |
225 mm |
| Verfahrweg Z1-Achse |
140 mm |
| Brückenlänge |
200 mm |
| Bettbreite |
290 mm |
| Schwenkbereich Oberschlitten |
± 45 ° |
| Hauptspindel |
|
| Spindeldrehzahl |
(12) 30 - 1600 min-1 |
| Spindelbohrung |
52 mm |
| Spindelaufnahme |
Camlock D1-6 |
| Spindelkonus |
MK 6 |
| Vorschub |
|
| Vorschub X-Achse |
0,055 - 0,1 mm/U |
| Vorschub Z-Achse |
0,039 - 1,1 mm/U |
| Gewindeschneiden |
|
| Gewindeschneiden, Metrisch |
(25) 0,5-20 mm |
| Gewindeschneiden, Diametral |
(30) 160-3 1/2 DP |
| Gewindeschneiden, Modul |
(24) 0,25 - 10 mm |
| Gewindeschneiden, Whitworth |
(35) 80-1 3/4 GPZ |
| Reitstock |
|
| Reitstockpinolendurchmesser |
60 mm |
| Reitstockkonus |
MK 4 |
| Reitstockpinolenhub |
130 mm |
| Reitstockquerverstellung |
± 10 mm / ± 0,4" |
| Antriebsleistungen |
|
| Motorleistung Hauptspindel |
5,5 kW |
| Versorgungsspannung |
400 V |
| Maße und Gewichte |
|
| Abmessungen |
2180x970x1280 mm |
| Gewicht |
1450 kg |
Standardzubehör - DM 1000 A - Universal-Drehmaschine
3-Achs-Positionsanzeige, 3-B-Futter Ø 250 mm, 4-B-Planscheibenfutter Ø 320 mm, Aufspannscheibe Ø 520 mm, Wechselräder, 4-fach Stahlhalter, Kühlmitteleinrichtung, feste und mitlaufende Lünette, Spritzschutzwand, Futterschutz, Fußbremse, Arbeitsleuchte, Reduzierhülse, 2 feste Spitzen (Zentrierspitzen), Bedienwerkzeug, Betriebsanleitung
Zubehör / Optional - DM 1000 A - Universal-Drehmaschine
| 4-B-Drehfutter Guss 250 mm |
| Futterflansch CAMLOCK 1-4 160 |
| Schnellwechselstahlhalter-Set WB |
| Mitlaufende Zentrierspitze MK4 |
| Mitlaufende Zentrierspitzen im Sortiment MK4 |
| Schwingelemente LK 33 |
| Klemmdrehmeißel-Satz 25 mm |
| Wendeplatten-Satz 25 mm, 30 Stück |
| Kühlmittelkonzentrat 5l |
| Schnellverstell-Hohlspindelanschlag Gr.6 46-58 |
| Revolverkopf MK 4 |
| Rändelhalter |
| Satz Rändel schräg |
| Power Worker Spanabhebegerät |
| Zubehör-Set MK 4 8tlg. |
|
| |
| |
|
| |
| |
| |
| |
| |
| |
