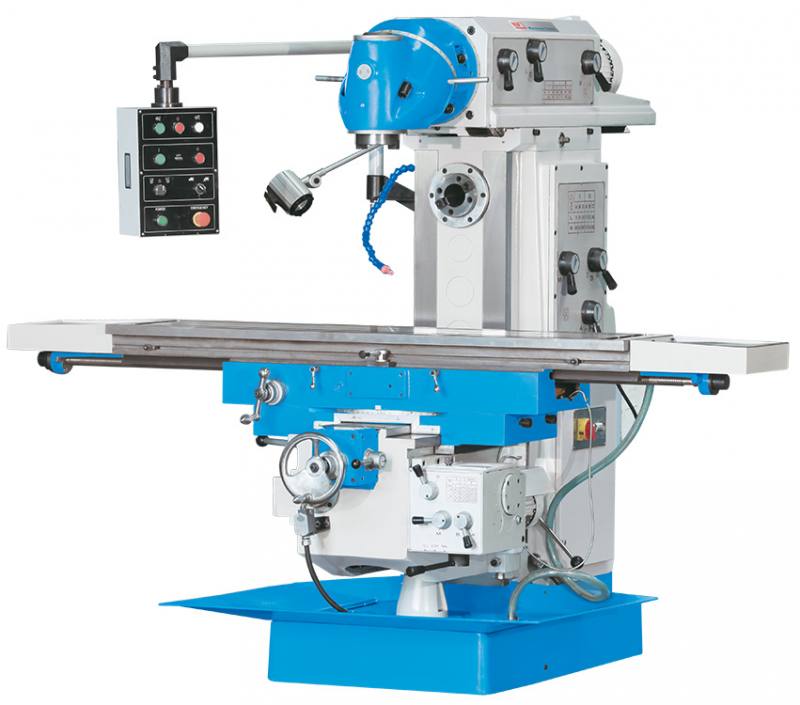

Knuth Universal-Fräsmaschine UWF 4 L
|
|
Bestechend in Preis und Leistung - für Produktion, Einzelfertigung und Ausbildung
- mit Fräskopf System-Huron
- großer Aufspanntisch 1600 x 360 mm
- Verfahrweg X-Achse 1300 mm
- Vertikal- und Horizontalspindel jeweils mit eigenem, starken Antrieb
- Frästisch in der X-Achse schwenkbar
- umfangreiches Standardzubehör
- Maschinengestell stark verrippt und verwindungssteif
- breite, stabile und gehärtete Führungen garantieren Stabilität und dauerhafte Genauigkeit
- großer, breit unterstützter Tisch, ± 35° drehbar
- der Vertikalfräskopf ist manuell in 2 Ebenen schwenkbar, wodurch nahezu jeder Winkel eingestellt werden kann
- großer Spindelkegel SK 50 gewährleistet eine hohe Stabilität, auch bei Verwendung großer Werkzeuge
- alle Zahnräder und Wellen sind gehärtet und geschliffen
- bei der elektrischen Ausrüstung kommen bewährte Komponenten namhafter Hersteller zum Einsatz
- Vertikal- und Horizontalspindel verfügen jeweils über einen eigenen Antrieb, wodurch die vorhandene Leistung verlustarm zur Verfügung steht und Umrüstzeiten stark verringert werden
- automatische Vorschübe und Eilgänge in allen 3 Achsen
- alle Handräder (auch für die X-Achse) sind an der Vorderseite platziert und für den Bediener gut erreichbar
- Bedienfeld kann über schwenkbaren Ausleger optimal positioniert werden
- die Zentralschmierung gewährleistet wartungsarmen Betrieb
3-Achs-Positionsanzeige
- höhere Arbeitsgenauigkeit
- geringere Fehlerquote
- größere Fertigungssicherheit
- wesentliche Zeitersparnis
- Produktivitätssteigerung
- optimal ablesbare Anzeige
- benutzergerechte Funktionen
- übersichtlich angeordnete Tastatur
- Auflösung 0,01 / 0,005 mm
- Koordinatenwertvorgabe
- Erhaltung der Achsposition bei ausgeschalteter Anzeige
- Lochkreismusterberechnung
- Taschenrechnerfunktion
- Speicher für 10 Werkzeuge
- Radius / Durchmesserumschaltung
- Umrechnung mm/inch
- problemloser Anbau und wartungsfreier Betrieb
Technische Daten - UWF 4 L - Universal-Fräsmaschine
Arbeitsbereich |
|
Verfahrweg X-Achse |
1300 mm |
Verfahrweg Y-Achse |
280 mm |
Verfahrweg Z-Achse |
325 mm |
Tischabmessungen |
1600x360 mm |
Tischbelastbarkeit (max.) |
250 kg |
T-Nuten, Anzahl |
3 Stück |
T-Nuten, Breite |
14 mm |
T-Nuten, Abstand |
95 mm |
Vorschub |
|
Eilgang Y-Achse |
1205 mm/min |
Eilgang X-Achse |
1290 mm/min |
Eilgang Z-Achse |
513 mm/min |
Vorschubgeschwindigkeit X-Achse |
22 - 420 mm/min |
Vorschubgeschwindigkeit Z-Achse |
10 - 168 mm/min |
Vorschubgeschwindigkeit Y-Achse |
22 - 393 mm/min |
Vertikalfräskopf |
|
Spindeldrehzahl (vertikal) |
(12) 60 - 1750 min-1 |
Spindelaufnahme (vertikal) |
SK 50 |
Ausladung |
230 - 730 mm |
Abstand Spindelnase - Tischoberfläche |
170 - 570 mm |
Schwenkbereich Fräskopf |
360 ° |
Horizontalfräskopf |
|
Spindeldrehzahl (horizontal) |
(12) 58 - 1800 min-1 |
Spindelaufnahme (horizontal) |
SK 50 |
Abstand Spindelachse - Tischoberfläche |
0 - 400 mm |
Antriebsleistungen |
|
Motorleistung Horizontalspindel |
4 kW |
Motorleistung Vertikalspindel |
4 kW |
Motorleistung Vorschub |
1,1 kW |
Motorleistung Kühlmittelpumpe |
0,09 kW |
Maße und Gewichte |
|
Abmessungen |
2070x2025x2020 mm |
Gewicht |
2480 kg |
Standardzubehör - UWF 4 L - Universal-Fräsmaschine
3-Achs-Positionsanzeige, Gegenhalter zum Horizontalfräsen, Fräsfutterset ISO 50 (4, 5, 6, 8, 10, 12, 14, 16 mm), Aufsteckfräsdorn ISO 50 / 32 mm, Adapterhülse SK 50 / MK 4, Anzugstange vertikal und horizontal, Fräsdorn lang ISO 50 (27, 32 mm), Kühlmitteleinrichtung, Zentralschmierung, Halogenarbeitsleuchte, Bedienwerkzeug, Abnahmeprotokoll, Betriebsanleitung
Zubehör / Optional - UWF 4 L - Universal-Fräsmaschine
Adapter SK40 / MK3 |
Aufnahmeschaft ISO 40 |
Drehteller für HNCS 130V |
ER 32 Spannzangenfutter ISO 40 |
ER 32 Spannzangenset 6-teilig |
ER 40 Spannzangenfutter ISO 40 |
ER 40 Spannzangenset 15-teilig |
Fräserfutterset ISO40 |
Hebelspanneisen 100/M12 |
Hydraulik-Maschinenschraubstock HNCS 130V |
Hydraulik-Maschinenschraubstock HS 125 |
INDEX-Einrichtung / RT 160-320 |
Kombi-Aufsteckdorn SK 40 |
Kühlmittelkonzentrat 5l |
Maschinenschraubstock mit Niederzugsystem NZM 125 |
Maschinenschraubstock MS 125 |
Montagestand |
Präzisions-Maschinenschraubstock PMS 100 |
Reduzierhülse SK40 / SK30 |
Reitstock / RT 200/250 |
Rundtisch RT 200 |
Schaft-Schruppfräser |
Schaftfräser-Satz DIN 844 B |
Schwenkbarer Rundtisch RTS 250 |
Schwenktisch ST 250 |
Schwingelemente LK 33 |
Set Stiftschrauben mit T-Nutmuttern 14/M12 |
Sonderzubehör-Set für ST 130 |
Spannzangenfutter SK40 |
Spannzeugsortiment De Luxe 14/M12 |
Stufenblock-Sortiment |
Teilapparat ST 130 |
Universal-Plan- und Ausdrehkopf ADA / SK40 |
Universal-Teilkopf HT |
Walzenstirnschruppfräser 63 |
Zubehör-Set ISO 40 5tlg. |
|
|
|
|
