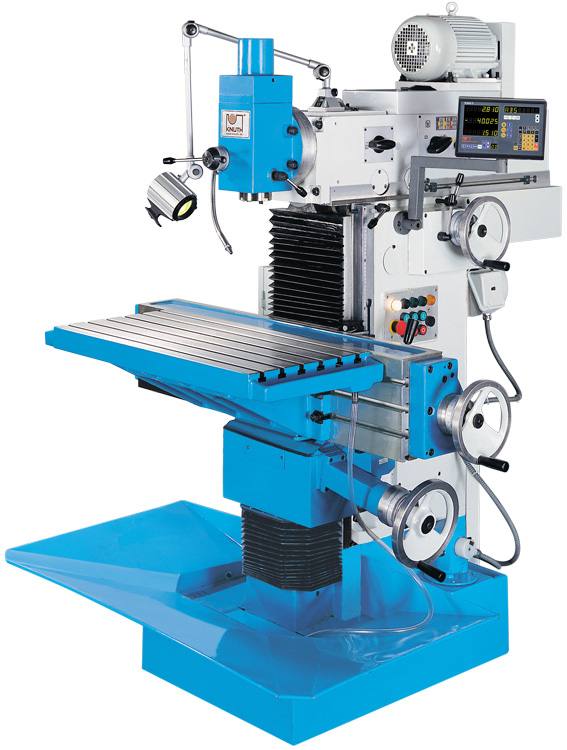

Knuth Werkzeug-Fräsmaschine WF 4.1
Knuth Fräsmaschine |
|
Die Top-Maschine der WF-Baureihe
- optimale Leistung und Bedienung
- mit digitaler Positionsanzeige
- automatische Vorschübe in allen 3 Achsen
- Gegenhalter zum Horizontalfräsen
- Höchstmaß an statischer und dynamischer Steifigkeit des Maschinenständers durch stark verrippte Graugussausführung
- Bedienelemente rechtsseitig kompakt angeordnet
- Vertikalkopfpinole zum Bohren über Handgriff zustellbar
- Pinolenhub 80 mm
- Zentralschmierung
- gehärtete Führungsbahnen
- Späneauffangblech
3-Achs-Positionsanzeige
- höhere Arbeitsgenauigkeit
- geringere Fehlerquote
- größere Fertigungssicherheit
- wesentliche Zeitersparnis
- Produktivitätssteigerung
- optimal ablesbare Anzeige
- benutzergerechte Funktionen
- übersichtlich angeordnete Tastatur
- Auflösung 0,01 / 0,005 mm
- Koordinatenwertvorgabe
- Erhaltung der Achsposition bei ausgeschalteter Anzeige
- Lochkreismusterberechnung
- Taschenrechnerfunktion
- Speicher für 10 Werkzeuge
- Radius / Durchmesserumschaltung
- Umrechnung mm/inch
- problemloser Anbau und wartungsfreier Betrieb
Die Werkzeugfräsmaschine WF 4.1 ist mit einem vertikalen Fräskopf ausgerüstet, der um ± 90° geschwenkt werden kann. Eine Gradskala erleichtert das Ablesen der eingestellten Gradzahl. Die Pinole ist großdimensioniert, hat einen Hub von 80 mm und wird mechanisch über einen Hebel geklemmt. Der Einsatz der Horizontalfräseinrichtung erfolgt nach Demontage des Vertikalfräskopfes mittels Schwenkvorrichtung, durch Verschieben des Oberbalkens, sowie der Montage des Gegenhalters. Umbau- und Rüstkosten sind sehr gering. Alle 3 Achsen der Maschine verfügen über automatische Vorschübe und Eilgänge. Die Achsen X und Z werden über einen einzigen Richtungshebel ein- und ausgeschaltet. Für den Quervorschub Y steht ein separater Hebel am Oberbalken zur Verfügung. Darüber hinaus können die Achsen über skalierte Handräder manuell verfahren werden.
Technische Daten - WF 4.1 - Werkzeug-Fräsmaschine
Arbeitsbereich |
|
Verfahrweg X-Achse |
500 mm |
Verfahrweg Y-Achse |
400 mm |
Verfahrweg Z-Achse |
400 mm |
Tischabmessungen |
800x400 mm |
T-Nuten (Anzahl x Breite x Abstand) |
6x14x63 mm |
Vertikaltisch |
1060x250 mm |
T-Nuten, Vertikaltisch (An. x B. x Ab.) |
3x14x63 mm |
Tischbelastbarkeit (max.) |
200 kg |
Vorschub |
|
Eilgang X-Achse |
1200 mm/min |
Eilgang Y-Achse |
1200 mm/min |
Eilgang Z-Achse |
1200 mm/min |
Vorschubgeschwindigkeit X-Achse |
10 - 380 mm/min |
Vorschubgeschwindigkeit Y-Achse |
10 - 380 mm/min |
Vorschubgeschwindigkeit Z-Achse |
10 - 380 mm/min |
Vertikalfräskopf |
|
Spindeldrehzahl (vertikal) |
(18) 40 - 2000 min-1 |
Spindelaufnahme (vertikal) |
SK 40 |
Pinolenhub |
80 mm |
Ausladung |
540 mm |
Abstand Spindelnase - Tischoberfläche |
50 - 450 mm |
Horizontalfräskopf |
|
Abstand Horizontalspindel - Tischoberfläche |
50 - 450 mm |
Antriebsleistungen |
|
Motorleistung Hauptantrieb |
3 kW |
Motorleistung Vorschub |
1,1 kW |
Maße und Gewichte |
|
Abmessungen |
1390x1430x1820 mm |
Gewicht |
1400 kg |
Standardzubehör - WF 4.1 - Werkzeug-Fräsmaschine
3-Achs-Positionsanzeige, 4 Fräsdorne lang 16, 22, 27, 32 mm, Reduzierhülsen MK 1, 2, 3, Spannzangenfutter mit Spannzangen 2, 3, 4, 5, 6, 8, 10, 12 mm, Anzugsstange, Schwingelemente, Kühlmitteleinrichtung, Späneauffangblech, Gegenhalter zum Horizontalfräsen, Arbeitsleuchte, Fundamentbolzen, Betriebsanleitung, Bedienwerkzeug
Zubehör / Optional - WF 4.1 - Werkzeug-Fräsmaschine
Schwenkbarer Rundtisch RTS 250 |
Universalschwenktisch |
Rundtisch RT 200 |
Reitstock / RT 200/250 |
INDEX-Einrichtung / RT 160-320 |
Schwenktisch ST 250 |
Hydraulik-Maschinenschraubstock HNCS 130V |
Drehteller für HNCS 130V |
Hydraulik-Maschinenschraubstock HS 125 |
Präzisions-Maschinenschraubstock PMS 100 |
Maschinenschraubstock mit Niederzugsystem NZM 125 |
Maschinenschraubstock MS 125 |
Teilapparat ST 130 |
Sonderzubehör-Set für ST 130 |
Universal-Plan- und Ausdrehkopf ADA / SK40 |
Universal-Teilkopf HT |
Schaft-Schruppfräser |
Walzenstirnschruppfräser 63 |
Schaftfräser-Satz DIN 844 B |
Zubehör-Set ISO 40 5tlg. |
ER 40 Spannzangenset 15-teilig |
ER 32 Spannzangenfutter ISO 40 |
ER 40 Spannzangenfutter ISO 40 |
Fräserfutterset ISO40 |
Aufnahmeschaft ISO 40 |
Adapter SK40 / MK3 |
Kombi-Aufsteckdorn SK 40
- Kombi-Aufsteckdorn Ø16 SK 40
- Kombi-Aufsteckdorn Ø22 SK 40
- Kombi-Aufsteckdorn Ø27 SK 40
- Kombi-Aufsteckdorn Ø32 SK 40
- Kombi-Aufsteckdorn Ø40 SK 40
|
Reduzierhülse SK40 / SK30 |
Spannzeugsortiment De Luxe 14/M12 |
Spannzangenfutter SK40 |
Set Stiftschrauben mit T-Nutmuttern 14/M12 |
Stufenblock-Sortiment |
Hebelspanneisen 100/M12 |
Kühlmittelkonzentrat 5l |
Montagestand |
Schwingelemente LK 33 |
ER 32 Spannzangenset 6-teilig |
|
|
|
|
|
|
