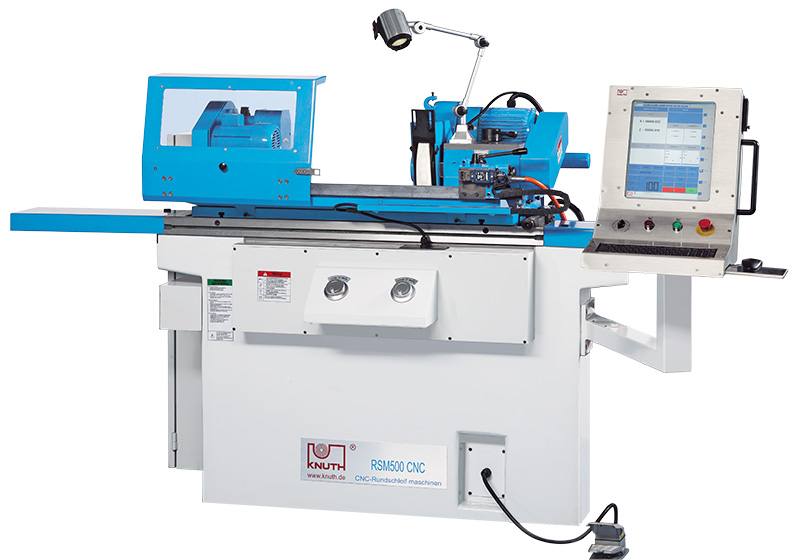

Knuth CNC Rundschleifmaschine RSM 500 CNC


51.869,50 EURzzgl. 16 % MwSt., zzgl. Versand



Art.Nr.:
100014
Lieferzeit:
Nicht mehr lieferbar (Ausland abweichend)
Versandgewicht:
2200 kg



Artikel ist nicht mehr lieferbar!!!!!!

Knuth CNC Rundschleifmaschine RSM 500 CNC

Knuth Rund-Schleifmaschine CNC


Multifunktionales Maschinenkonzept und die leistungsfähige GPlus 450 sichern Präzision und Leistung


  • hohe Bearbeitungsqualität und große Flexibilität für Lohn- und Serienfertigung
  • die bewährten und soliden Maschinengestelle mit breiten V- und Flachführungsbahnen gewährleisten vibrations- und schwingungsarmen Betrieb für beste Arbeitsergebnisse
  • der Achsantrieb erfolgt über Servo-Achsantriebe auf präzise Kugelumlaufspindeln
  • die hochgenaue hydrodynamische Lagerung der Schleifspindel sichert optimale Schleifergebnisse
  • einfache Bedienung durch die Verwendung von grafisch unterstützten Schleifzyklen
  • Innenschleifeinrichtung serienmäßig
  • manuelles Schleifen mit separaten Handrädern an X- und Z-Achse möglich
  • automatische Zentralschmierung
  • stufenlose Drehzahlregelung der Arbeitsspindel
  • über Fußpedal bedienbarer hydraulischer Reitstock

Technische Daten - RSM 500 CNC - CNC Rundschleifmaschine

Arbeitsbereich
Spitzenhöhe 100 mm
Spitzenweite 520 mm
Schleiflänge (max.) 500 mm
Werkstück, Gewicht (max.) 35 kg
Werkstück, Durchmesser (max.) 150 mm
Verfahrweg X-Achse 115 mm
Innenschleifdurchmesser 10 - 40 mm
Innenschleiftiefe 50 mm
Tischvorschub, stufenlos 0 - 4,5 m/min
Tischschwenkbereich (max.) R=7° / L=7°
Hub auf Oberschlitten (max.) 65 mm
Spindelstock
Drehzahl Arbeitsspindel, stufenlos 50 - 600 min-1
Schwenkbereich Werkstückspindelstock r/l 10 - 90 °
Arbeitsspindelkonus MK 4
Werkstückspindel, Konus MK 4 / MT 4
Schleifspindelstock
Drehzahl Schleifspindel 2000 min-1
Drehzahl Innenschleifspindel 17000 min-1
Schwenkbereich Schleifspindelstock (r+l) 180 °
Reitstock
Reitstockkonus MK 2
Antriebsleistungen
Motorleistung Arbeitsspindel 0,37 kW
Motorleistung Außenschleifen 2,2 kW
Motorleistung Innenschleifen 0,36 kW
Motorleistung Vorschub X-Achse 0,85 kW
Motorleistung Vorschub Z-Achse 1,3 kW
Gesamtleistungsaufnahme 6 kVA
Maße und Gewichte
Schleifscheibenabmessungen 300x40x127 mm
Abmessungen 1210x1246x1140 mm
Gewicht 2200 kg

Steuerung - RSM 500 CNC - CNC Rundschleifmaschine

GPlus 450 Schleifen

Die Windows-basierende CNC-Steuerung für Rundschleifmaschinen

  • der 17" Farb TFT der GPlus 450 ist mit einem Touch Screen ausgestattet und zeigt alle Informationen für die anwenderfreundliche Programmierung und Bedienung übersichtlich an
  • min. Eingabeinkrement 0,001 mm
  • Statusmeldungen geben dem Anwender einen Überblick über den Ist-Zustand der Steuerung
  • häufig wiederkehrende Bearbeitungsfolgen können mit dem grafikunterstützten Zykleneditor einfach und schnell programmiert werden
  • Der Zykleneditor führt den Maschinenbediener dabei intuitiv und selbsterklärend durch die Eingabemasken. Für jeden zu definierenden Parameter steht eine eigene Hilfsgrafik zur Verfügung
  • Kenntnisse des G- und M-Code-Befehlssatzes oder einer speziellen Programmiersprache sind dabei NICHT erforderlich - der geübte Anwender kann jedoch auch auf die DIN/ISO-Programmierung zur NC-Programmerstellung zurückgreifen
  • Betrieb mit 2 elektronischen Handrädern
  • integrierte SPS
  • Schnittstelle RS-232 und USB
  • Look Ahead-Funktion (200 Sätze)
  • grafische Simulation: Bahnverlauf des Werkzeugs
  • die serienmäßige 10/100 MBit Ethernet-Schnittstelle und die USB-Schnittstelle ermöglichen die Datenübertragung extern erstellter Programme (CAD/CAM) in kürzesten Übertragungszeiten und das Speichern auf der Festplatte der GPlus 450
  • Single-CPU-Konzept (Vorteil: bindet nur 2% der Systemleistung)
  • Speicher 40 GB, Prozessor 2.0 GHz Intel Celeron, RAM 256 MB
  • Satzverarbeitungszeit 450 NC-Sätze/Sek.
  • weltweite Ferndiagnose
  • Profibus, CANopen, DeviceNet Anbindung möglich
  • Integration der Maschine in Fabriknetzwerke
  • Technologiespezifische Zyklen für Schleifen

Zyklenübersicht G (Schleifen):

  • Längsschleifen pendelnd, Planschleifen pendelnd, Mehrfach - Einstich (Nut) Plan, Mehrfach - Einstich (Nut) Längs, Planschultern, Längsschultern

Warum PC-Technologie?

  • PC-Technologie dient als Plattform für Hochleistungs-Steuerungen, weil damit eine automatische Teilnahme an den Entwicklungsprogrammen von führenden Herstellern von Motherboards, Festplatten sowie von Software, Betriebssystemen eingeschlossen ist. Diese Hersteller dienen somit als "verlängerte Werkbank". Die atemberaubende Entwicklungsgeschwindigkeit dieser Komponenten beflügelt damit auch die KNUTH GPlus 450
  • Optional lässt sich die Software der GPlus 450 auf einem Büro-PC installieren (Voraussetzung: Intel - Prozessor) und bietet dabei eine vollidentische Bedienoberfläche zur Maschinensteuerung. So können beispielsweise Auszubildende die Bedienung und Programmierung besonders realistisch erlernen. Erstellte NC-Programme können getestet und simuliert werden und sind auch auf der Machinensteuerung voll lauffähig!

Die hohe Rechnerleistung optimiert die Geschwindigkeit, Oberflächengüte und Genauigkeit der Werkzeugmaschine, verbunden mit einer großen Dynamik und Bedienerfreundlichkeit. Dadurch ist die GPlus 450 ideal für Bearbeitungstechnologien wie Schleifen einsetzbar. Die technologiespezifischen Bearbeitungszyklen ermöglichen aufgrund ihrer einfachen, schnellen Programmierbarkeit den Einsatz selbst bei der Einzelteil- oder Kleinserienfertigung.

Das tragbare Handbediengerät ist ergonomisch geformt und verfügt über zwei Zustimmtasten. Eine Zustimmtaste muss betätigt sein, damit die Maschinenachsen verfahren werden können. Für die Achsauswahl sowie die Festlegung der Vorschubgeschwindigkeit stehen zwei drehbare Wahlschalter zu Verfügung. Komplettiert wird das Handbediengerät durch einen Not-Aus-Schalter, das elektronische Handrad sowie maschienenabhängiger Funktionstasten, die das Einrichten der Maschine erleichtern.



Standardzubehör - RSM 500 CNC - CNC Rundschleifmaschine

GPlus 450 Steuerung, Innenschleifeinrichtung, 3-B-Futter Ø 80 mm, Auswuchtstand, Abrichtvorrichtung, Zentrierspitzen, Abziehvorrichtung, Schleifscheibenflansch, Kühlmitteleinrichtung, automatische Zentralschmierung, Bedien- und Programmieranleitung

Zubehör / Optional - RSM 500 CNC - CNC Rundschleifmaschine

Pulcom Messeinrichtung
