Artikel ist nicht mehr lieferbar!!!!!!

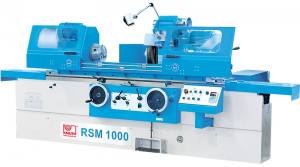

Knuth Konventionelle Rundschleifmaschine RSM 1000

Knuth Schleifmaschine; Rund-Schleifmaschine

Hochpräzise Rundschleifmaschine für die Innen– und Außenbearbeitung

die hydrodynamische Lagerung der Hauptspindel erzeugt einen stabilen Ölfilm zwischen Lager und Spindel, dieser bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte - diese Lagerung erhöht die Lebensdauer der Spindel sowie deren Stabilität
der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden - seine Bewegung in Längsrichtung erfolgt manuell über Handrad oder automatisch über einen fein regelbaren Hydraulikvorschub
besonders solider Werkstückspindelkopf und ein breiter, stabiler Schleifspindelsupport mit Innenschleifeinrichtung zur Erzielung bestmöglicher Arbeitsergebnisse bei unterschiedlichen Anwendungsfällen
Schleifspindel doppelseitig gelagert in dreisegmentigen Flächengleitlagern, nachstellbar
es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden
Genauigkeit abgenommen nach ISO für Rundschleifmaschinen
der robuste Spindelkopf kann nach links und rechts um 30° geschwenkt werden
die Klinkenzustellung ermöglicht mit Hilfe des Nullanschlags eine wiederholte Zustellung, ohne dass dabei die Vorschubskala beachtet werden muss
mit Innenschleifeinrichtung und mit Einstechautomatik
Eilgang mit Rücklauf hydraulisch oder manuell
Vorschub stufenlos einstellbar

Technische Daten - RSM 1000 - Konventionelle Rundschleifmaschine

Arbeitsbereich
Spitzenhöhe	180 mm
Schleiflänge (max.)	1000 mm
Schleifdurchmesser	8 - 320 mm
Werkstück, Gewicht zwischen den Spitzen (max.)	150 kg
Verfahrweg Z-Achse	1000 mm
Verfahrweg des Schleifkopfs	246 mm
Innenschleifdurchmesser mit Lünette	35 - 100 mm
Innenschleifdurchmesser ohne Lünette	30 - 100 mm
Innenschleiftiefe	125 mm
Tischvorschub, stufenlos	0,1 - 4 m/min
Tischschwenkbereich (max.)	+3° / -7°
Schleifscheibenzustellung (min.)	0,0025 mm
Umfangsgeschwindigkeiten	35 m/s
mit fester Lünette	60 mm
Futterdurchmesser	200 mm
Spindelstock
Drehzahl Arbeitsspindel	25 - 220 min-1
Schwenkbereich des Arbeitsspindelstockes	90 °
Arbeitsspindelkonus	MK 4
Schleifspindelstock
Drehzahl Schleifspindel	1670 min-1
Drehzahl Innenschleifspindel	10000 min-1
Schwenkbereich Schleifspindelstock	± 30 °
Vorschub
Vorschub je Handradumdrehung X-Achse	0,5 mm
Vorschub je Handradumdrehung Z-Achse	2 mm
Vorschub je Skalenteilung X-Achse	0,0025 mm
Vorschub je Skalenteilung Z-Achse	0,01 mm
Reitstock
Reitstockkonus	MK 4
Reitstockpinolenhub	30 mm
Eilgangszustellung	50 mm
Genauigkeiten
Rundlaufabweichung	0,003 mm
zylindrische Abweichung	0,006 mm
Rauheit	<=0,32 µm Ra
Antriebsleistungen
Antriebsleistung der Maschine	9,5 kW
Motorleistung Schleifspindel	5,5 kW
Motorleistung Arbeitsspindel	1,5 kW
Motorleistung Hydraulikpumpe	0,75 kW
Motorleistung Kühlmittelpumpe	0,12 kW
Maße und Gewichte
Schleifscheibenabmessungen	400x50x203 mm
Schleifsteinabmessungen Innenschleifen (max.)	50x25x13 mm
Schleifsteinabmessungen Innenschleifen (min.)	17x20x6 mm
Abmessungen	3605x1810x1515 mm
Gewicht	3700 kg

Standardzubehör - RSM 1000 - Konventionelle Rundschleifmaschine

2-Achs-Positionsanzeige, Innenschleifeinrichtung, offene Lünette, geschlossene Lünette, 3-B-Futter, Kühlmitteleinrichtung, Schleifscheibenabrichter, Auswuchtstand, Auswuchtdorn, Schleifscheibenflansch, Schleifscheibe, Zentrierspitze, Spritzschutz vorne und hinten, Mitnehmer, Bedienwerkzeug, Betriebsanleitung, Abnahmeprotokoll
