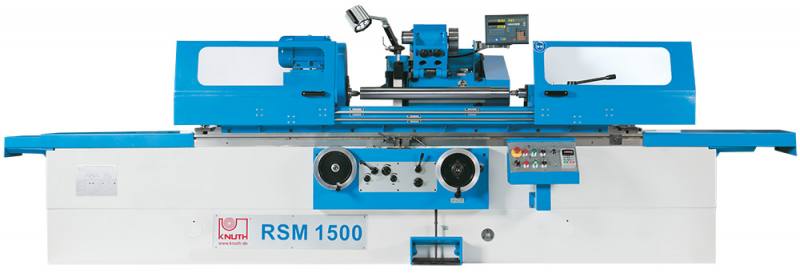

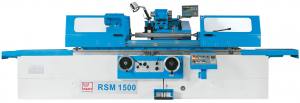

Knuth Konventionelle Rundschleifmaschine RSM 1500
Knuth Schleifmaschine; Rund-Schleifmaschine |
|
Hochpräzise Rundschleifmaschine für die Innen– und Außenbearbeitung
- die hydrodynamische Lagerung der Hauptspindel erzeugt einen stabilen Ölfilm zwischen Lager und Spindel, dieser bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte - diese Lagerung erhöht die Lebensdauer der Spindel sowie deren Stabilität
- der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden - seine Bewegung in Längsrichtung erfolgt manuell über Handrad oder automatisch über einen fein regelbaren Hydraulikvorschub
- besonders solider Werkstückspindelkopf und ein breiter, stabiler Schleifspindelsupport mit Innenschleifeinrichtung zur Erzielung bestmöglicher Arbeitsergebnisse bei unterschiedlichen Anwendungsfällen
- Schleifspindel doppelseitig gelagert in dreisegmentigen Flächengleitlagern, nachstellbar
- es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden
- Genauigkeit abgenommen nach ISO für Rundschleifmaschinen
- der robuste Spindelkopf kann nach links und rechts um 30° geschwenkt werden
- die Klinkenzustellung ermöglicht mit Hilfe des Nullanschlags eine wiederholte Zustellung, ohne dass dabei die Vorschubskala beachtet werden muss
- mit Innenschleifeinrichtung und mit Einstechautomatik
- Eilgang mit Rücklauf hydraulisch oder manuell
- Vorschub stufenlos einstellbar
Technische Daten - RSM 1500 - Konventionelle Rundschleifmaschine
Arbeitsbereich |
|
Spitzenhöhe |
180 mm |
Schleiflänge (max.) |
1500 mm |
Schleifdurchmesser |
8 - 320 mm |
Werkstück, Gewicht zwischen den Spitzen (max.) |
150 kg |
Verfahrweg Z-Achse |
1500 mm |
Verfahrweg des Schleifkopfs |
246 mm |
Innenschleifdurchmesser mit Lünette |
35 - 100 mm |
Innenschleifdurchmesser ohne Lünette |
30 - 100 mm |
Innenschleiftiefe |
125 mm |
Tischvorschub, stufenlos |
0,1 - 4 m/min |
Tischschwenkbereich (max.) |
+3° / -6° |
Schleifscheibenzustellung (min.) |
0,0025 mm |
Umfangsgeschwindigkeiten |
35 m/s |
mit fester Lünette |
60 mm |
Futterdurchmesser |
200 mm |
Spindelstock |
|
Drehzahl Arbeitsspindel |
30 - 240 min-1 |
Schwenkbereich des Arbeitsspindelstockes |
90 ° |
Arbeitsspindelkonus |
MK 4 |
Schleifspindelstock |
|
Drehzahl Schleifspindel |
1670 min-1 |
Drehzahl Innenschleifspindel |
10000 min-1 |
Schwenkbereich Schleifspindelstock |
± 30 ° |
Vorschub |
|
Vorschub je Handradumdrehung X-Achse |
0,5 mm |
Vorschub je Handradumdrehung Z-Achse |
2 mm |
Vorschub je Skalenteilung X-Achse |
0,0025 mm |
Vorschub je Skalenteilung Z-Achse |
0,01 mm |
Reitstock |
|
Reitstockkonus |
MK 4 |
Reitstockpinolenhub |
30 mm |
Eilgangszustellung |
50 mm |
Genauigkeiten |
|
Rundlaufabweichung |
0,003 mm |
zylindrische Abweichung |
0,008 mm |
Rauheit |
≤ 0,32 µm Ra |
Antriebsleistungen |
|
Antriebsleistung der Maschine |
9,5 kW |
Motorleistung Schleifspindel |
5,5 kW |
Motorleistung Arbeitsspindel |
1,5 kW |
Motorleistung Hydraulikpumpe |
0,75 kW |
Motorleistung Kühlmittelpumpe |
0,12 kW |
Maße und Gewichte |
|
Schleifscheibenabmessungen |
400x50x203 mm |
Schleifsteinabmessungen Innenschleifen (max.) |
50x25x13 mm |
Schleifsteinabmessungen Innenschleifen (min.) |
17x20x6 mm |
Abmessungen |
4605x1810x1515 mm |
Gewicht |
4300 kg |
Standardzubehör - RSM 1500 - Konventionelle Rundschleifmaschine
2-Achs-Positionsanzeige, Innenschleifeinrichtung, offene Lünette, geschlossene Lünette, 3-B-Futter, Kühlmitteleinrichtung, Schleifscheibenabrichter, Auswuchtstand, Auswuchtdorn, Schleifscheibenflansch, Schleifscheibe, Zentrierspitze, Spritzschutz vorne und hinten, Mitnehmer, Bedienwerkzeug, Betriebsanleitung, Abnahmeprotokoll
|
|
|
|
|
|
