Knuth Konventionelle Rundschleifmaschine RSM 2000 C
|

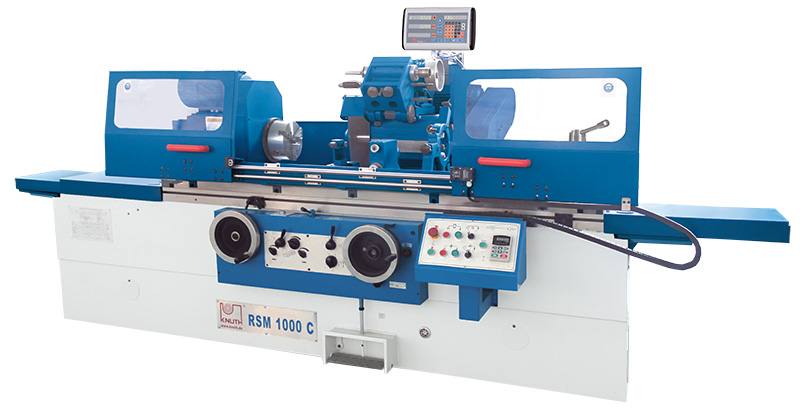

Abb. zeigt RSM 1000 C |
|
Hochpräzise Rundschleifmaschine
für die Innen– und Außenbearbeitung
- großes Maschinenbett in schwerer Ausführung bietet Platz für Werkstücke bis zu 2000 mm Länge und 320 mm Durchmesser
- breite und präzisionsgeschliffene Führungen garantieren Genauigkeit auf der gesamten Werkstücklänge und erlauben hohe Werkstückgewichte
- der Tisch kann in 2 Richtungen geschwenkt werden - seine Bewegung in Längsrichtung erfolgt manuell über ein Handrad oder automatisch über einen regelbaren Hydraulikvorschub
- das robuste Vorschubventil ermöglicht eine sehr feine Vorschubregelung der X-Achse und am Ende der Tisch- Längsbewegung ist eine Verweildauer vom Anwender einstellbar
- eine hydraulische Klinkenzustellung vereinfacht die exakte Positionierung der X-Achse - begrenzt durch einen einstellbaren Nullanschlag erfolgt per Taster eine wiederholte Zustellung
- die aufwändig gelagerte und einstellbare Schleifspindel ermöglicht höchste Präzision und Oberflächengüte bei außerordentlicher Lebensdauer und Stabilität
- der bis zu 7,5 kW starke Schleifspindelmotor ist für den Dauerbetrieb ausgelegt
- der robuste Schleifspindelkopf kann nach links und rechts um jeweils 30° geschwenkt werden, der Arbeitsspindelkopf um 45°
- serienmäßige Innenschleifeinrichtung für Bearbeitungen bis zu 100 mm Durchmesser
- integrierter Eilgang in der Z-Achse mit manuellem Rücklauf
Technische Daten - RSM 2000 C - Konventionelle Rundschleifmaschine
Arbeitsbereich |
|
Spitzenhöhe |
180 mm |
Schleiflänge |
2000 mm |
Schleifdurchmesser |
15 - 320 mm |
mit fester Lünette |
150 mm |
Werkstück, Gewicht zwischen den Spitzen (max.) |
150 kg |
Verfahrweg des Schleifkopfs |
310 mm |
Futterdurchmesser |
200 mm |
Innenschleifdurchmesser mit Lünette |
35 - 100 mm |
Innenschleifdurchmesser ohne Lünette |
30 - 100 mm |
Innenschleiftiefe |
125 mm |
Tischschwenkbereich (max.) |
-3° / +5° |
Schleifscheibenzustellung (min.) |
0,0025 mm |
Umfangsgeschwindigkeiten |
34,2 m/s |
Arbeitsspindeldrehzahlen |
50 Hz: 25-220 min-1
60 Hz: 30-264 min-1 |
Spindelstock |
|
Schwenkbereich des Arbeitsspindelstockes |
0 - 45 ° |
Arbeitsspindelkonus |
MK 5 |
Schleifspindelstock |
|
Drehzahl Schleifspindel |
0 - 1305,6 min-1 |
Schwenkbereich Schleifspindelstock (r+l) |
30 ° |
Vorschub |
|
Tischvorschub, stufenlos |
0,1 - 4 m/min |
Vorschub je Handradumdrehung X-Achse |
310 mm |
Vorschub je Skalenteilung X-Achse |
0,0025 mm |
Reitstock |
|
Reitstockpinolenhub |
30 mm |
Genauigkeiten |
|
Rundlaufabweichung |
0,003 mm |
zylindrische Abweichung |
0,01 mm |
Rauheit |
<=0,32 µm Ra |
Antriebsleistungen |
|
Motorleistung Hauptantrieb |
10,9 kW |
Motorleistung Schleifen |
7,5 kW |
Motorleistung Innenschleifen |
1,1 kW |
Motorleistung Arbeitsspindel |
1,5 kW |
Motorleistung Hydraulikpumpe |
0,75 kW |
Motorleistung Kühlmittelpumpe |
0,125 kW |
Maße und Gewichte |
|
Schleifscheibenabmessungen |
500x50x203 mm |
Schleifsteinabmessungen Innenschleifen (max.) |
50x25x13 mm |
Schleifsteinabmessungen Innenschleifen (min.) |
17x20x6 mm |
Abmessungen |
5605x1810x1515 mm |
Gewicht |
6600 kg |
Standardzubehör - RSM 2000 C - Konventionelle Rundschleifmaschine
2-Achs-Positionsanzeige, Innenschleifeinrichtung, offene Lünette, geschlossene Lünette, 3-B-Futter Ø 165 mm, Kühlmitteleinrichtung, Schleifscheibenabrichter, Auswuchtstand, Auswuchtdorn, Schleifscheibenflansch, Schleifscheibe, Zentrierspitze, Spritzschutz vorne und hinten, Mitnehmer, Bedienwerkzeug, Betriebsanleitung, Abnahmeprotokoll
|
|
|
|
