Knuth Laser-Schneidanlage D.Laser LM2040/FL2000


576.355,00 EURzzgl. 16 % MwSt., zzgl. Versand



Art.Nr.:
140886
Lieferzeit:
Versandgewicht:
20000 kg

Knuth Laser-Schneidanlage D.Laser LM2040/FL2000

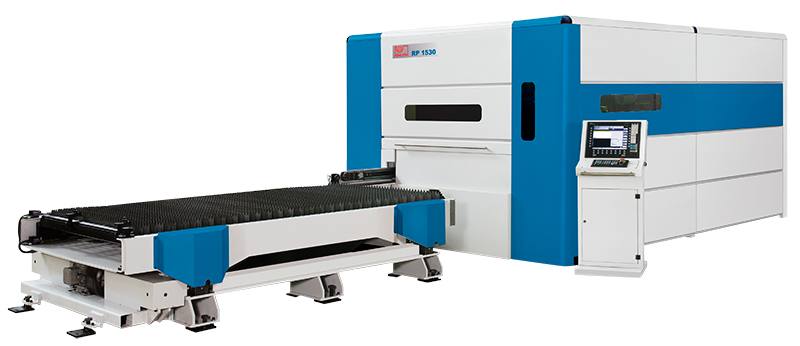

Abb. zeigt D.Laser RP


Für Großformat-Bleche mit effizientem Faserlaser


X- / Y-Achse mit Linearmotor-Antrieb sorgt für höchste Maschinendynamik und Bauteilpräzision bei weiter gesteigerter Produktivität

  • Maschinengestell in robuster, geschweißter und spannungsarm geglühter Stahlkonstruktion
  • massive Gantry-Bauweise für die Aufnahme hoher Achsbelastungen und Beschleunigungskräfte
  • automatisches Wechseltischsystem mit elektrischer Höhenadaption minimiert die Fertigungsnebenzeiten - Beladen des Tisches und Entnahme der Schneidteile während des Schneidvorganges
  • der Kleinteile-, Reste- und Schlacketransport unterhalb des Schneidtisches erfolgt zur Maschinenseite: kurzer Transportweg - schnellere und bequeme Entnahmemöglichkeit
  • wartungsfreie Strahlführung über flexible Lichtleitfaserkabel und lange Lebensdauer der Laserquelle
  • Laserschneidvorgang erfolgt innerhalb eines optisch dichten Gehäuses, wobei die Bearbeitung über Schutzglasfenster beobachtet werden kann
  • CNC-Steuerung auf Basis Siemens 840 D mit anwendungsoptimierter Bedienoberfläche
  • Technologiedatenbank mit Schneidparametern und voreingestellten Zyklen für verschiedene Metalle
  • CADCAM-Software mit verschiedenen Nesting-Optionen für eine optimale Materialausnutzung

Hochleistungsschneidkopf

  • der Hochleistungsschneidkopf HPSSL garantiert gleichbleibend hohe Schneidgeschwindigkeiten und Schnittqualitäten auch bei variierender Betriebstemperatur
  • digital einstellbarer Arbeitsabstand zwischen Schneiddüse und Werkstück
  • schnelles Wechseln zwischen drei Linsenbrennweiten unter Beibehaltung des TCP
  • einfache manuelle Fokuslagenverstellung zum Optimieren der Schnittqualität bei unterschiedlichen Blechdicken
  • als Verschleißteil austauschbares Schutzfenster, gewährleistet hohe Standzeiten der Fokussierlinsen

Technische Daten - D.Laser LM2040/FL2000 - Laser-Schneidanlage

Arbeitsbereich
Verfahrweg X-Achse 4100 mm
Verfahrweg Y-Achse 2100 mm
Verfahrweg Z-Achse 200 mm
Tischabmessungen 4000x2000 mm
max. Werkstückgewicht 2,2 kg/dm²
Achsbeschleunigung 20 m/s²
Vorschub
Eilgang X-Achse 200000 mm/min
Eilgang Y-Achse 200000 mm/min
Genauigkeiten
Positioniergenauigkeiten ± 0,03 mm / ± 0,001"
Wiederholgenauigkeiten ± 0,03 mm / ± 0,001"
Maße und Gewichte
Abmessungen 13100x4800x2530 mm
Gewicht 20000 kg
Laser
Wellenlänge 1,07 - 1,08 µm
CW-Strahlleistung (max.) 0,2 - 2 W
Pulsfrequenz 5000 Hz
Leistungsaufnahme 8 kW
Schneidleistung Baustahl 15 mm
Schneidleistung Edelstahl 6 mm
Schneidleistung Aluminium 5 mm
Schneidleistung Kupfer 5 mm
Schneidleistung Messing 5 mm

Steuerung - D.Laser LM2040/FL2000 - Laser-Schneidanlage

Siemens Sinumerik 840 D Laser



Standardzubehör - D.Laser LM2040/FL2000 - Laser-Schneidanlage

Komplettsystem mit CNC-Steuerung (Siemens 840 D), Ytterbium-Faserlaser, Lichtleitfaserkabel, Hochdruck-Schneidkopf, kapazitive Höhenabtastung, Laserschutzkabine, automatisches Wechseltischsystem, Kleinteile- und Schlackeförderer, Zentralschmierung, Kühlwasserrückkühler, CAD/CAM Software, Bedien- und Programmieranleitung
