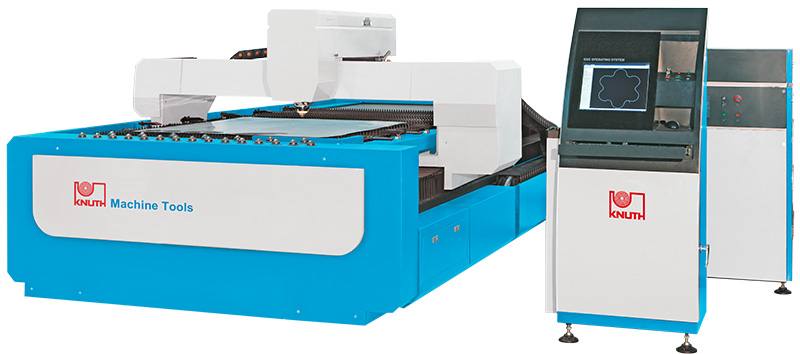

Knuth Laser-Schneidanlage K.LASER 1530/600
|
| |
|
Der kostengünstige Einstieg in die Welt des Laserschneidens
Schneidanlage ausgestattet mit mitfahrendem, gepulst betriebenem Nd: YAG-Laser
- prädestiniert zum Schneiden filigraner Konturen und zum Herstellen von Schneidteilen in kleiner Stückzahl
- Beschickungserleichterung durch Rollsystem
- Werkstückklemmung am Arbeitstisch zur optimalen Fixierung des Materials
- als Schneidgas neben den reinen Gasen Stickstoff oder Sauerstoff, ist häufig auch kostengünstigere Druckluft ausreichend
- Schneidkopf für zwei Brennweiten vorbereitet
- mitfahrendes Absaugsystem - nur niedrige Absaugleistung erforderlich
Die Strahlung des Nd: YAG-Lasers erfordert den Betrieb der Schneidanlage in einem optisch dichten Raum. Optional wird eine passende Laserschutzkabine angeboten.
Technische Daten - K.LASER 1530/600 - Laser-Schneidanlage
| Arbeitsbereich |
|
| Verfahrweg X-Achse |
3000 mm |
| Verfahrweg Y-Achse |
1500 mm |
| Verfahrweg Z-Achse |
120 mm |
| Schnittgeschwindigkeit |
0 - 6 m/min |
| Bearbeitungstischhöhe |
970 mm |
| Eilgang |
15000 mm/min |
| Genauigkeiten |
|
| Positioniergenauigkeiten |
± 0,02 mm / 0,0008" |
| Wiederholgenauigkeiten |
± 0,02 mm / 0,0008" |
| Stromversorgung |
400 V / 50/60 Hz / 60 A |
| Lasertyp |
Nd: YAG |
| Wellenlänge |
1,06 µm |
| Laseranregung |
Xenon-Lampe |
| Leistungsaufnahme max. (nur Laser) |
20 kW |
| mittlere Laserleistung (max.) |
600 W |
| Pulsfrequenz |
1 - 450 Hz |
| Maße und Gewichte |
|
| Abmessungen Schneidanlage |
2550x4700 mm |
| Abmessungen Bedienpult |
800x650 mm |
| Abmessungen HV-Versorgung |
1060x880 mm |
| Abmessungen Kühlwassertank |
450x600 mm |
| Abmessungen Kühlaggregat |
1500x400 mm |
| Gewicht |
4200 kg |
Steuerung - K.LASER 1530/600 - Laser-Schneidanlage
K.LASER Control
- PC-Steuerung auf Windows-Basis
- einfaches Einlesen von Dateiformaten (DXF, CorelDraw, Mastercam und G-Code)
- verschiedene Konturgestaltungsmöglichkeiten (Schnittspaltausgleich, Anschnittsetzung, Teile-Drehung und Spiegelung)
- Teileschachtelung im Gitter
- manuelles Einstellen der Laserschneidparameter an der HV-Versorgung
- Schneidkopfhöhenabtastung durch manuelles Einstellen einrichtbar
|
|
Standardzubehör - K.LASER 1530/600 - Laser-Schneidanlage
Komplettsystem mit PC-Steuerung, ND: YAG-Laser, Schneidoptik mit Höhenabtastung, Kühlwasserrückkühler, Schutzbrille, Justierwerkzeug, Betriebsanleitung
Zubehör / Optional - K.LASER 1530/600 - Laser-Schneidanlage
| Absaug- und Filteranlage |
| Laserschutzkabine |
|
| |
| |
| |
