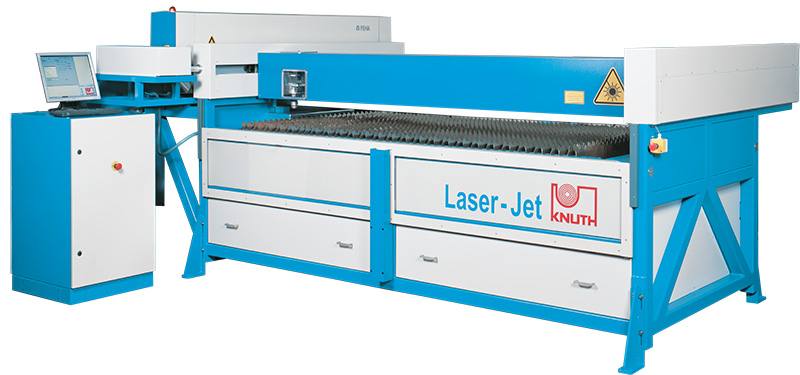

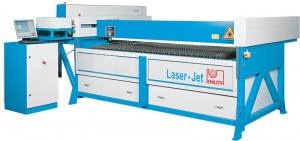

Knuth Laser-Schneidanlage Laser-Jet 1512 SM 1000
|
| |
|
Flexibel, funktionell und platzsparend -
günstig in Anschaffungs- und Betriebskosten
Ausgestattet mit CO2-Lasern verschiedener Strahlleistung
Ausgestattet mit Faserlasern auf Anfrage
- Laserschneidanlagen mit besonders kleinem Platzbedarf und niedrigem Maschinengewicht
- minimale Anforderungen an den Aufstellort
- geringer Installationsaufwand
- exzellente Schnittqualität durch hohe Strahlgüte und robusten Maschinenaufbau
- kompakte Maschinenanordnung für bequemes Beschicken und Entnehmen der geschnittenen Teile
- schnell erlernbare anwendungsorientierte Bediensoftware mit integrierter Technologiedatenbank (Cutting Chief inside)
- niedrige Betriebskosten und lange Serviceintervalle (Anlagenferndiagnose durch Advanced Remote Control)
- geringste Emissionen durch Absaugung auch oberhalb der Werkstücktafel
- Schneiden filigraner Konturen mit gepulstem Laserstrahl
- Trennen von dicken Blechen mit voller CW-Laserleistung, von dünnen Blechen mit zugleich hoher Schneidgeschwindigkeit
- geregelte Fokusnachführung durch kapazitive Höhenabtastung für hohe Schnittqualität
- automatische Schneidprozessführung beim Einstechen, beim Schneiden von Ecken, von kleinen und großen Radien (Cutting Chief inside)
- integrierte Umschaltung zwischen 2 Schneidgasen mit je 2 Druckstufen
- flexibles Schneiden verschiedener Metalle
- Beschriften von Schneidteilen mit gleichem Schneidkopf
- Schneiden von Nicht-Metallen nach entsprechender Umrüstung (optional)
Technische Daten - Laser-Jet 1512 SM 1000 - Laser-Schneidanlage
| Schneidanlage |
|
| Verfahrweg X-Achse |
1500 mm |
| Verfahrweg Y-Achse |
1250 mm |
| Verfahrweg Y-Achse (optional verlängerbar) |
1500 mm |
| Verfahrweg Z-Achse |
70 mm |
| Höhe Werkstückauflage |
1000 mm |
| Durchlassbreite |
1850 mm |
| Durchlasshöhe |
60 mm |
| max. Werkstückgewicht |
1 kg/dm² |
| Eilgang |
60000 mm/min |
| CO2 Laser/K>0,8 |
|
| Wellenlänge |
10,6 µm |
| CW-Strahlleistung max. |
1000 W |
| Pulsspitzenleistung (max.) |
3,5 kW |
| Pulsfrequenz |
1000 Hz |
| Lasergas |
Premix LASAL 81 |
| Leistungsaufnahme |
10 kW |
| Genauigkeiten |
|
| Positioniergenauigkeiten |
± 0,05 mm / 0,002" |
| Wiederholgenauigkeiten |
± 0,05 mm / 0,002" |
| Maße und Gewichte |
|
| Abmessungen |
2850x3020 mm |
| Gewicht |
2000 kg |
Steuerung - Laser-Jet 1512 SM 1000 - Laser-Schneidanlage
GPlus Cut 4000 B
|
Die leistungsfähige PC-Steuerung zum Laser-Jet
- innovative Hardware in modularer Bauweise (mit Eigendiagnose aller Einzelbausteine)
- schnellste Datenauffrischung (0,25 ms Taktzeit = 4000 Hz f. d. Lageregelung)
- großer Datenspeicher für umfangreiche Schneidjobs
- SPS und NC-Kernel gegen Windows-Abstürze (BSoD) geschützt
- 3 USB-Ports für Datenaustausch und Internetanschluss (ermöglicht eigene Fernüberwachung der Maschine sowie Ferndiagnose durch den Hersteller zwecks Applikationsberatung und Anlagenanalyse - Advanced Remote Control)
- übersichtliche, sehr leicht zu erlernende User HMI (getrennte Fenster für Handbetrieb, Dateneingabe, Schnittsimulation, Automatikbetrieb)
- automatische Parametereinstellung mittels Technologiedatenbank (Anpassung der Parameter zur Schnittoptimierung während des Schneidens möglich, Schneidgeometrien aus DXF, DIN/ISO-Dateien direkt importierbar)
- vorgewählte Routinen zur Schneidprozessführung entlang der Kontur (Cutting Chief Inside)
- leichter Wiedereinstieg nach einer Schneidprozessunterbrechung
Die optionalen CADCAM – Softwarepakete umfassen
- einfache Schneidprogrammerstellung ohne CNC-Kenntnisse, Geometrieimport aus DXF, DWG, DIN/ISO Dateien
- Analysator zur Prüfung und Bearbeitung von Geometriedateien
- 50 parametrisierte Makros mit Standard-Geometrien
- Technologiezuordnung für Beschriftungs- und Schneidkonturen
- automatische Gestaltung der Anschnitte, Einsetzen von Haltestegen, Brücken- und Kettenschnittprogrammierung, Anschnitt vom Rand
- Gitterschachteln
- Erweiterung für Parkett-, Kontur- und Handschachteln, zum Erzeugen von gemeinsamen Schnittlinien sowie von Trennschnitten zur Restplattenabtrennung, Restplattenverwaltung
- Erweiterung für Schneidzeit- und Teilekostenkalkulation
Technische Ausstattung
- IPC: Intel Pentium M 1,8 GHz, 1.024 MB RAM, 160 GB Festplatte, 6 x USB 2.0
- Windows XP Professional 32 Bit, 3 x Ethernet 10/100, Feldbus EtherCAT
- I/O: Busklemmen gemäß Beckhoff, New Automation Technology
- CNC: TwinCAT NC I + NC PTP + TwinCAT PLC als Multi-SPS
- CADCAM (optional): cncCUT in PC-Version 2D (IBE-Software) + GPlus/Laser – Postprozessor
|
|
Standardzubehör - Laser-Jet 1512 SM 1000 - Laser-Schneidanlage
Komplettsystem mit PC-Steuerung, CO2-Laser, Strahlwegsoptiken, Hochdruck-Schneidkopf, kapazitive Höhenabtastung, Schneidgas-/Schneiddruckumschaltung, Auflagerost für Metallschneiden, automatisch bewegte Schutzscheibe, Kühlwasserrückkühler, Bedien- und Programmieranleitung
Zubehör / Optional - Laser-Jet 1512 SM 1000 - Laser-Schneidanlage
| Absaug- und Filteranlage |
| Aufrüstung für Nicht-Metalle |
| Auflagetisch für Nicht-Metalle |
| Rückkühleraufrüstung |
| Spülluftaufbereitung |
| Austausch-Linsenfassung |
| Justier- und Reinigungsset für die Optik |
| Handrad-Positioniersystem |
| CADCAM-Software (Gitterschachteln) |
| CADCAM-Softwareerweiterung |
| Kalkulations-Software |
| Y-Achsenverlängerung auf 1500 mm |
|
| |
|
| |
