| Plasmaschneidanlage der Spitzenklasse mit dem Know-how und der Technik vom Marktführer Hypertherm
So können alle Möglichkeiten der modernsten Plasmatechnologie optimal genutzt werden: - Auswahl der optimalen Hypertherm Plasmaquelle
- Hypertherm MicroEDGE Pro CNC Steuerung & Softwarepaket
- automatische Höhensteuerung Sensor THC
- elektropneumatisch gesteuerter Absaugtisch
- äußerst stabile Ausführung für hervorragende Schneidpräzision
- beidseitig angetriebene Brücke
- hochwertige Linearführungen an allen Achsen
- dynamische AC-Servoantriebe an allen Achsen mit wartungs- und spielfreien Planetengetrieben
- auf Dauerbetrieb ausgelegte, schrägverzahnte Zahnstangenantriebe sind verschleißarm und nahezu wartungsfrei
- optimale Bahngeschwindigkeit auch bei feinen Konturen und engen Radien
- automatische Lichtbogenhöhenregelung des Schneidkopfes
- einstellbarer Schneidstrom
- freistehender Brennschneidetisch in stabiler Stahlkonstruktion für hohes Auflagegewicht
- durch separate Aufstellung keine thermischen oder mechanischen Einflüsse auf die Führungsmaschine
- sekundenschneller Schneidkopfwechsel durch Schnellverschlusssystem
- hohe Wirtschaftlichkeit durch minimierte Rüstzeit
- nutzen Sie die bereits in der Steuerung vorhandenen Schneidparameter für den optimalen Schnitt
- Ausrüstung mit Autogenschneidkopf, Rohrschneideinrichtung und weiteren Optionen möglich

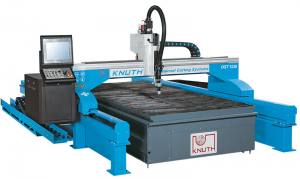

Technische Daten - Plasma-Jet DST 20120 HPR 800 XD - Plasma-Schneidanlage | Schneidanlage | | | Schneidbereich | 2150x12600 mm | | Eilgang | 20000 mm/min | | Tischbelastbarkeit | 1000 kg/m² | | Plasmaquelle | | | max. Schnittkapazität unlegierter Stahl (Kantenstart) | 80 mm | | Produktionskapazität unlegierter Stahl (Lochstechen) | 50 mm | | Schnittwinkel | Klasse (class) 2 - 5 nach (to) ISO 9013 | | Leistung Plasmaquelle | (2x) 49 kW | | Schneidstrom | 30 - 800 A | | Prozessgase | 02/Luft, 02/02, Ar/Luft, H35/N2, N2/N2, H35-N2/N2, F5/N2 | | Abmessungen Stromquelle | (2x) 1180 x 880 x 1260 mm | | Abmessungen Kühler | 1700x876x1372 mm | | Gewicht Stromquelle | (2x) 851 kg | | Gewicht Kühler | 449 kg | | Genauigkeiten | | | Positioniergenauigkeiten | ± 0,02 mm / 0,0008" | | Wiederholgenauigkeiten | ± 0,02 mm / 0,0008" | | Maße und Gewichte | | | Abmessungen | 4000x14000 mm | | Gewicht (ohne Plasmaquelle und Absaugung) | 8400 kg | Steuerung - Plasma-Jet DST 20120 HPR 800 XD - Plasma-Schneidanlage Hypertherm MicroEDGE Pro | Qualitäts- und Produktivitätssteigerung zur Kostensenkung durch modernste Steuerungstechnologie!
- HyDefinition Schnittqualität
- automatische Schnittfugen-Breitenkompensation entsprechend der Materialstärke, Stromstärke und Geschwindigkeit
- optimierte Lebensdauer von Verschleißteilen durch automatisch eingestellte Lochstech- und Schnitthöhe
Hoher Bedienkomfort - von der Offline-Software automatisch eingerichtete Schneidprozessparameter
- einfaches Konfigurieren von Aufträgen mit dem CutPro Wizard
- Eingabeaufforderungen zu Plattentyp und Verschleißteilnummer für den Bediener
- Tipps zur Schnittoptimierung
- Betriebsanleitung zur CNC, Brennerhöhensteuerung und Plasmaquelle auf dem Bediendisplay
- Diagnosemöglichkeit per Internet
- Offline-Diagnose per Formanforderungs- oder CNC-Software für das Teileprogramm
Standardausrüstung - Betriebssystem: Windows
- Industrie PC mit 15" Tochscreen
- grafische Bedienerführung
- USB-Anschluss
| | Standardzubehör - Plasma-Jet DST 20120 HPR 800 XD - Plasma-Schneidanlage CNC Steuerung Hypertherm, Hypertherm Plasmaquelle, höhengesteuerte Z-Achse Sensor THC, absaugfähiger Arbeitstisch mit elektropneumatischer Klappensteuerung, Ministarterset für Verschleißteile, Bedien- und Programmieranleitung Zubehör / Optional - Plasma-Jet DST 20120 HPR 800 XD - Plasma-Schneidanlage |
