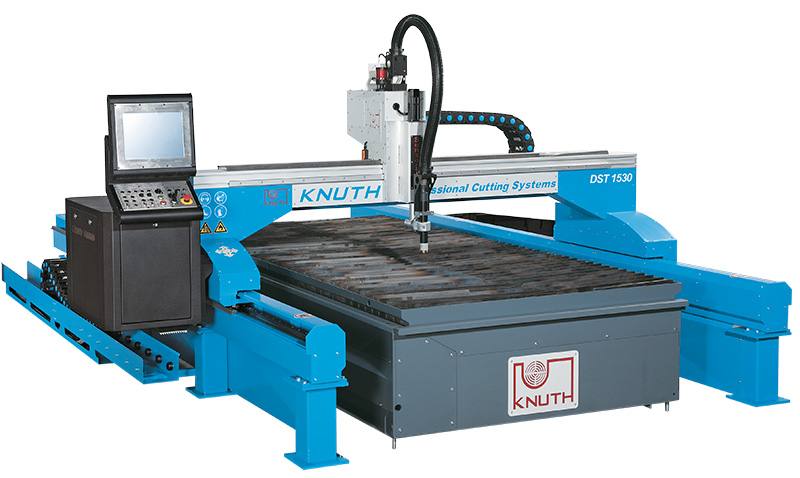

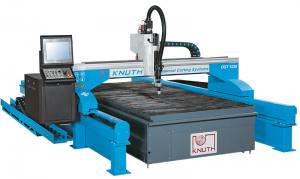

Knuth Plasma-Schneidanlage Plasma-Jet DST 30150 HPR 260 XD






Knuth Plasma-Schneidanlage Plasma-Jet DST 30150 HPR 260 XD

Knuth Plasmaschneidanlage; Knuth Plasma Jet



Plasmaschneidanlage der Spitzenklasse mit dem Know-how und der Technik vom Marktführer Hypertherm



So können alle Möglichkeiten der modernsten Plasmatechnologie optimal genutzt werden:

  • Auswahl der optimalen Hypertherm Plasmaquelle
  • Hypertherm MicroEDGE Pro CNC Steuerung & Softwarepaket
  • automatische Höhensteuerung Sensor THC
  • elektropneumatisch gesteuerter Absaugtisch
  • äußerst stabile Ausführung für hervorragende Schneidpräzision
  • beidseitig angetriebene Brücke
  • hochwertige Linearführungen an allen Achsen
  • dynamische AC-Servoantriebe an allen Achsen mit wartungs- und spielfreien Planetengetrieben
  • auf Dauerbetrieb ausgelegte, schrägverzahnte Zahnstangenantriebe sind verschleißarm und nahezu wartungsfrei
  • optimale Bahngeschwindigkeit auch bei feinen Konturen und engen Radien
  • automatische Lichtbogenhöhenregelung des Schneidkopfes
  • einstellbarer Schneidstrom
  • freistehender Brennschneidetisch in stabiler Stahlkonstruktion für hohes Auflagegewicht
  • durch separate Aufstellung keine thermischen oder mechanischen Einflüsse auf die Führungsmaschine
  • sekundenschneller Schneidkopfwechsel durch Schnellverschlusssystem
  • hohe Wirtschaftlichkeit durch minimierte Rüstzeit
  • nutzen Sie die bereits in der Steuerung vorhandenen Schneidparameter für den optimalen Schnitt
  • Ausrüstung mit Autogenschneidkopf, Rohrschneideinrichtung und weiteren Optionen möglich

Technische Daten - Plasma-Jet DST 30150 HPR 260 XD - Plasma-Schneidanlage

Schneidanlage
Schneidbereich 3150x15400 mm
Eilgang 20000 mm/min
Tischbelastbarkeit 1000 kg/m²
Plasmaquelle
max. Schnittkapazität unlegierter Stahl (Kantenstart) 64 mm
Produktionskapazität unlegierter Stahl (Lochstechen) 38 mm
Schnittwinkel Klasse (class) 2-4 nach (to) ISO 9013
Leistung der Plasmaquelle 36 kW
Schneidstrom 30 - 260 A
Prozessgase H35/N2, N2/N2, H35-N2/N2, F5/N2, Luft/Luft, O2/Luft, O2/O2
Abmessungen Plasmaquelle 1150x820x1190 mm
Gewicht Plasmaquelle 620 kg
Genauigkeiten
Positioniergenauigkeiten ± 0,02 mm / 0,0008"
Wiederholgenauigkeiten ± 0,02 mm / 0,0008"
Maße und Gewichte
Abmessungen 5000x17000 mm
Gewicht (ohne Plasmaquelle und Absaugung) 13850 kg

Steuerung - Plasma-Jet DST 30150 HPR 260 XD - Plasma-Schneidanlage

Hypertherm MicroEDGE Pro

Qualitäts- und Produktivitätssteigerung zur Kostensenkung durch modernste Steuerungstechnologie!


  • HyDefinition Schnittqualität
  • automatische Schnittfugen-Breitenkompensation entsprechend der Materialstärke, Stromstärke und Geschwindigkeit
  • optimierte Lebensdauer von Verschleißteilen durch automatisch eingestellte Lochstech- und Schnitthöhe

Hoher Bedienkomfort

  • von der Offline-Software automatisch eingerichtete Schneidprozessparameter
  • einfaches Konfigurieren von Aufträgen mit dem CutPro Wizard
  • Eingabeaufforderungen zu Plattentyp und Verschleißteilnummer für den Bediener
  • Tipps zur Schnittoptimierung
  • Betriebsanleitung zur CNC, Brennerhöhensteuerung und Plasmaquelle auf dem Bediendisplay
  • Diagnosemöglichkeit per Internet
  • Offline-Diagnose per Formanforderungs- oder CNC-Software für das Teileprogramm

Standardausrüstung

  • Betriebssystem: Windows
  • Industrie PC mit 15" Tochscreen
  • grafische Bedienerführung
  • USB-Anschluss


Standardzubehör - Plasma-Jet DST 30150 HPR 260 XD - Plasma-Schneidanlage

CNC Steuerung Hypertherm, Hypertherm Plasmaquelle, höhengesteuerte Z-Achse Sensor THC, absaugfähiger Arbeitstisch mit elektropneumatischer Klappensteuerung, Ministarterset für Verschleißteile, Bedien- und Programmieranleitung

Zubehör / Optional - Plasma-Jet DST 30150 HPR 260 XD - Plasma-Schneidanlage

Knuth Automatische Gaskonsole für Plasmaschneidanlagen
Knuth Autogenschneidkopf für Plasmaschneidanlagen
Knuth Arbeitstischerweiterung für Plasmaschneidanlage
Knuth Filter-Absauganlage 6000 m3/h für Plasmaschneidanlage
Knuth Filter-Absauganlage 5000 m3/h für Plasmaschneidanlage
Knuth Filter-Absauganlage 4000 m3/h für Plasmaschneidanlage
Knuth Rohrschneideinrichtung für 3 m Rohrlänge
Knuth Softwareoption Turbonest
Knuth Softwareoption Pronest
Knuth Starterset (MS) für Plasmaquelle HPR 260 XD
Knuth Starterset (SS) für Plasmaquelle HPR 260 XD
