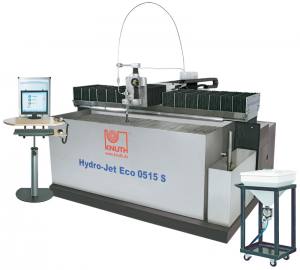

Der Einstieg in die faszinierende Technologie des Wasserstrahlschneidens!
Robuste Anlage mit kleinem Platzbedarf und hohem Bedienkomfort
hochmoderne Steuerung GPlus 450 Cut
komplette Ausstattung zum Abrasiv- und Purwasserschneiden
Antrieb der Achsen über Kugelumlaufspindeln
Flying Bridge Konstruktion
Abrasivschneiden von Stahl, Aluminium, Marmor, Verbundwerkstoffen u.v.m.
präzises Schneiden nahezu aller Materialien
schnelle Programmerstellung auf der integrierten PC-Steuerung mit grafischer Bedienoberfläche und mitgeliefertem Softwarepaket
optimal abgestimmtes Antriebssystem
Hochdruckpumpe mit 11 kW Leistung
einfacher Transport und geringer Installationsaufwand durch kompaktes Maschinendesign: Führungsmaschine, Wasserbecken, Absetzbecken und Schaltschrank auf Granit-Maschinengestell montiert
Der Wasserstrahl als universelles Werkzeug bietet viele Vorteile:
keine thermischen Belastungen, Aushärtungen oder Spannungen am Werkstück
keine Staub- oder Rauchentwicklung, keine giftigen Dämpfe
geringere Schnittfugenbreite und sehr saubere Schnittkanten
nahezu gratfreie Schnitte = keine Nachbearbeitung nötig
direktes Einstechen an beliebiger Position möglich
Hochdruckpumpe
hohe Wartungsfreundlichkeit
hohe Lebensdauer der Verschleißteile dank dreifachem Wasserfiltersystem
Pulsationsdämpfer für einen gleich bleibenden Wasserdruck
Druckübersetzer mit einem Übersetzungsverhältnis von 1:21,8
GPlus 450Cut - bietet die optimale Bedienoberfläche für die speziellen Anforderungen des 2D-Schneiden
einfache, anwenderorientierte Bedienung ermöglicht eine schnelle Programmerstellung
Geometrieimport aus DXF-, DWG- und DIN/ISO-Dateien
fehlerhafte Geometrien können mit dem implementierten DXF-Analyser geprüft und bearbeitet werden
einfache Erstellung verschiedenster Geometrien unter Verwendung von 50 Standard-Makros
sofortige Darstellung aller Anschnittänderungen in der Zeichnung mit Möglichkeit zur Simulation
optimale Nutzung des Materials durch Gitterschachtelfunktion mit wichtigen Funktionen wie Drehen, Spiegeln und von Hand sortieren
automatische Schneidkopfabstandsberechnung für Anlagen mit mehreren Schneidköpfen
Materialdatenbank mit Plattenverwaltung - hier werden alle kundenspezifischen Daten zu den zu bearbeitenden Materialien, inkl. Daten zur Schneidtechnologie und Abmessungen vewaltet
optimales Anfahren an die Kontur, durch eine Vielzahl von definierbaren Anschnittbedingungen bei der Unterscheidung von kreisförmigen, nicht kreisförmigen Innen- und Außenkonturen
Zoomfunktion - vegrößerte Ansicht des Werkstückes inklusive aller Anschnitte
bedienerfreundliche UserHMI mit der Möglichkeit der Änderung aller Schneidparameter während des Schneidens, bequemer Bedienung und allen nötigen Servicemeldungen
Markieren und Schneiden der Teile in einem Programm
Option: Konturschachteln, hiermit können mehrere Werkstückarten auf ein und derselben Platte geschachtelt und somit eine optimale Blechausnutzung und hohe Zeitersparnis erreicht werden
nach einer Unterbrechung des Arbeitsvorganges kann die Bearbeitung an der letzten Position fortgesetzt werden
Kalkulationssicherheit: per Schneidsimulation können Bearbeitungszeit und Materialverbrauch schnell ermittelt werden
Online-Hilfe: wir unterstützen Sie bei Bedarf schnell und kompetent "online"
industrial PC basd CNC
Satzverarbeitungszeit 450 NC-Sätze/Sek.
fester Speicher von 40 GB
Prozessor 2.0 GHz Intel Celeron
10/100 MBit Ethernetschnittstelle (NC-Programme vom Netz laden)
*Knuth Softwareoption Konturschachteln
*Knuth Pumpengehäuse für Ecotron 40.37 + 35.11
*Knuth Lichtgitter 2-seitige Absicherung
*Knuth 1 t Abrasivbehälter
*Knuth Ölluftkühler
*Knuth Abrasivschlammabsauganlage, 4 m²
