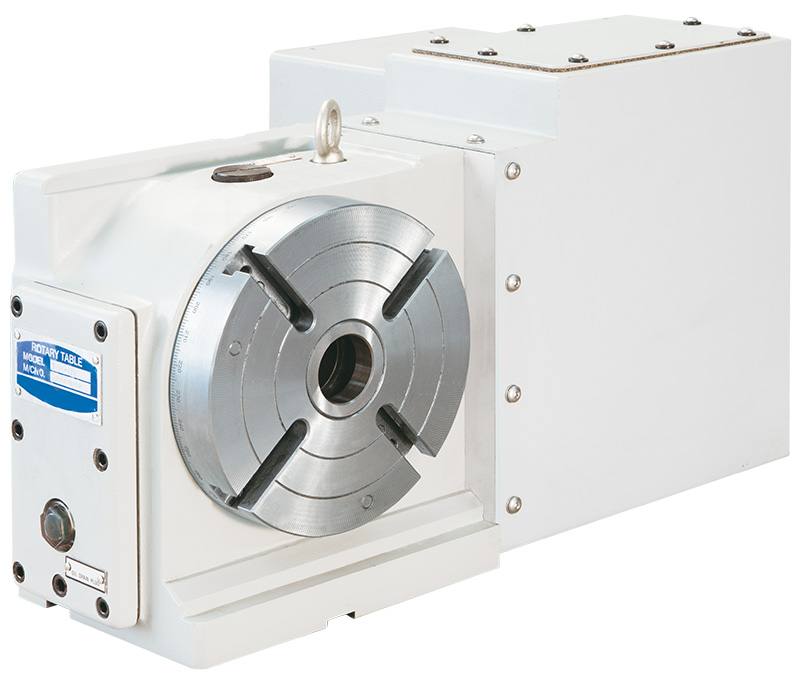

Knuth 4. Achse X.div 210 für GPlus Steuerung CNC Teilapparat

CNC Teilapparat für den universellen Einsatz auf CNC Fräs- und Graviermaschinen

X.div-Teilapparate werden optimal für den Einsatz auf KNUTH CNC Fräs- und Graviermaschinen abgestimmt
X.div-Teilapparat für GPlus Steuerungen - Full package mit Motor und Achsmodul für KNUTH-Maschinen

Technische Daten - 4. Achse X.div 210 für GPlus Steuerung - CNC Teilapparat

Aufspannscheibe Ø	210 mm
Höhe Aufspannscheibe (vertikal)	150 mm
Höhe Drehachse (horizontal)	160 mm
Durchgangsbohrung Ø	45 mm H7 / 1,8"
T-Nuten-Breite	12 mm H7 / 0,5"
Nutensteine	14 mm H7 / 0,6"
Drehzahl (max.)	33,3 min-1
Untersetzung	0
Schrittwinkel	0,001 °
Winkelgenauigkeit	20"
Wiederholgenauigkeit	± 2"
max. Belastbarkeit (vertikal)	150 kg
max. Belastbarkeit (horizontal)	75 kg
Drehdurchmesser (max.)	210 mm
Gewicht ohne Motor	43 kg
