» » » Bernardo Bohr- und Fräsmaschine FM 40 V

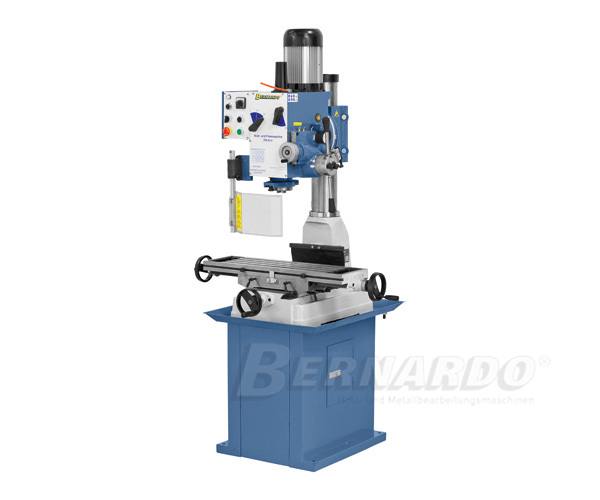

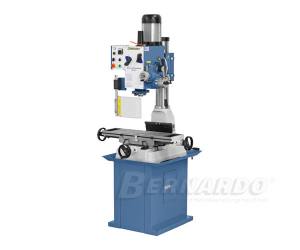

Die Bohr- und Fräsmaschine FM 40 V
ist durch die kompakte Bauweise, dem serienmäßigem Pinolenvorschub und dem großem Leistungsbereich für Modellbauer, Handwerker und Reparaturwerkstätten optimal geeignet.
|
Bohrleistung in Stahl
|
32 mm
|
|
Bohrleistung in Guss
|
40 mm
|
|
Ausladung
|
270 mm
|
|
Spindeldrehzahl
|
(12) 50 - 2520 U/min
|
|
Spindelaufnahme
|
MK 3
|
|
Pinolenhub
|
120 mm
|
|
Pinolenvorschub
|
(3) 0,12 / 0,19 / 0,26 mm/U
|
|
Tischgröße / T-Nutengröße
|
730 x 210 mm / 14 mm
|
|
Verfahrweg (x / y)
|
500 / 210 mm
|
| Fräskopf schwenkbar |
-90° bis +90° |
| Abstand Spindel / Tisch |
100 - 420 mm |
|
Höhenverstellung Fräskopf
|
325 mm
|
|
Säulendurchmesser
|
115 mm
|
|
Motor-Abgabeleistung S1 100%
|
0,85 / 1,1 KW (400 V)
|
| Motor-Aufnahmeleistung S6 40% |
1,1 / 1,5 kW (400 V) |
| Maschinenabmessung (B x T x H)* |
1050 x 830 x 1450 mm |
|
Gewicht ca.
|
290 kg
|
* ohne Untergestell
- Einfacher und schneller Drehzahlwechsel mittels Schalthebel
- Serienmäßig mit 3 einstellbaren Bohrvorschüben
- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden,...
- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
- Keilleisten beim Kreuztisch nachstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager
- Rechts- und Linkslaufeinrichtung zum Gewindeschneiden
- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Leistungsstarker 2-Stufen-Antriebsmotor
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
Lieferumfang:
- Automatischer Pinolenvorschub
- Anzugsspindel M 12
- Zahnkranzbohrfutter 3 - 16 mm mit MK 3 Aufnahme
- Reduzierhülse MK 3 / 2
- Messerkopffräser 80 mm mit MK 3 Aufnahme
- Schutzabdeckung
- Gewindeschneideinrichtung
- Bedienwerkzeug
Lieferbares Sonderzubehör:
- Fräser-Spannzangenfutter-Set ER 32, MK 3, 3 - 20 mm, 13-tlg. (Art.Nr.:26-1004)
- Fräser-Spannzangenfutter ER-Set MK 3, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1006)
- Gewindeschneidapparat Super M 5 - M 12 (Art.Nr.:24-1096)
- Plan- und Ausdrehkopfset diam. 75 mm mit Aufnahme MK 4, inkl. Bohrstangen (Art.Nr.:25-1020)
- Aufnahmeschaft für Plan- und Ausdrehkopf MK 3 (Art.Nr.:25-1007)
- Horizontal- u. Vertikalrundtisch HV 8 - 200 mm (Art.Nr.:27-1001)
- Horizontal- u. Vertikalrundtisch RT 5 - 125 mm (Art.Nr.:27-1033)
- Halb-Universal-Teilkopf BS-0 (Art.Nr.:27-1045)
- Spannwerkzeugsortiment 52-tlg., 14 mm, M 12 (Art.Nr.:28-1001)
- Zweiachs-Präzisions-Maschinenschraubstock PTS 100 (Art.Nr.:28-2033)
- Maschinenschraubstock KV 125 (Art.Nr.:28-2081)
- Weitspann-Maschinenschraubstock FJ 125 (Art.Nr.:28-2086)
- 2-D-Präzisions-Zentriergerät (Art.Nr.:32-1070)
- Spiralbohrer HSS mit Morsekonus MK 2 / 3 - 9-tlg. - 14,5 - 30 mm, Satz B (Art.Nr.:41-1050)
- Satz Schaft-Schruppfräser HSS TiN-beschichtet, 6 - 25 mm, 10-tlg (Art.Nr.:42-1016)
- Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
- Planfräser 75° - diam. 80 mm / B 27 mm (Art.Nr.:42-1085)
- Universal-Kühlmitteleinrichtung mit Metallbehälter 11 Liter - 400 V (Art.Nr.:51-1000)
- Universal-Kühlmitteleinrichtung mit Plastikbehälter 14 Liter - 230 V (Art.Nr.:51-1003)
- Vorschubapparat AL 200 S für x-Achse mit Trafo (Art.Nr.:53-1005)
- Untergestell BF 3 mit Spänewanne (Art.Nr.:56-1015)
- Untergestell BF 6 mit Kühlmittelwanne (Art.Nr.:56-1016)
|
