Bernardo Zyklen Drehmaschine CRL 1660 - 410 x 1400


57.615,00 EURzzgl. 19 % MwSt., zzgl. Versand



Art.Nr.:
03-1414XL
Lieferzeit:
Versandgewicht:
2250 kg

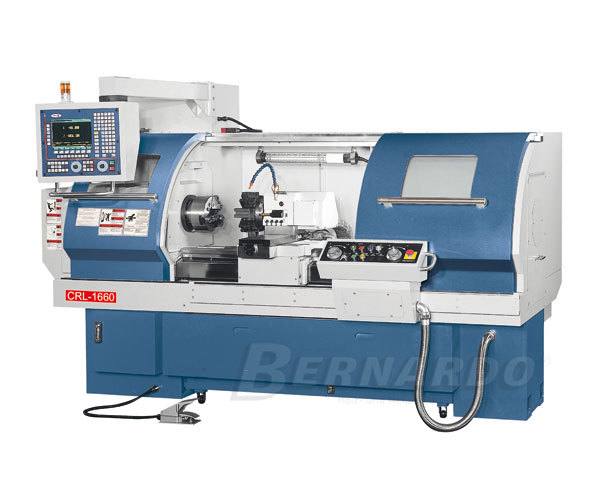

Bernardo Zyklen Drehmaschine CRL 1660 - 410 x 1400

Bernardo Zyklendrehmaschine; Bernardo CRL 1660

Die

zyklengesteuerte Drehmaschine CRL 1660 - 360 x 1400 ist eine

kompakte und leistungsfähige Drehmaschine für leichte und mittelschwere Dreharbeiten mit 1400 mm Spitzenweite. Mit der leicht erlernbaren Fagor 8055 TC Steuerung erzielen auch konventionelle Dreher sofort Ergebnisse.



Spitzenweite

1400 mm

Spitzenhöhe

205 mm

Umlaufdurchmesser über Bett

410 mm

Umlaufdurchmesser über Planschlitten

220 mm

Bettbreite

260 mm

Spindelbohrung

52,5 mm

Spindelaufnahme

D1-6 (opt. A1-6)

Drehzahlbereich

25 - 480 / 481 - 3000 U/min

Verfahrweg x-Achse

205 mm

Verfahrweg z-Achse

1325 mm

Eilgang x- / z-Achse

7,5 / 10 m/min

Pinolendurchmesser

58 mm

Pinolenweg

140 mm

Pinolenaufnahme

MK 4

Motor-Abgabeleistung S1 100%

5,5 kW

Motor-Aufnahmeleistung S6 40%

7,5 kW

Gewicht ca.

2250 kg

  • Mehrfach gelagerte Spindel mit hoher Rundlaufgenauigkeit
  • Prismenbett aus Grauguss, induktiv gehärtet und geschliffen
  • Automatische Zentralschmierung des Längs- und Planschlittens
  • Maschinenvollverkleidung mit 2 Schiebetüren
  • Stufenloser Drehzahlbereich über 2 pneumatisch geschaltete Getriebestufen
  • Solider Getriebekopf mit gehärteten und geschliffenen Zahnrädern für vibrationsarmen Lauf
  • Moderne und dem heutigen Stand der Technik entsprechende Maschinenkonstruktion
  • Zyklensteuerung Fagor 8055 TC ohne CNC-Kenntnisse programmierbar
  • Drehen und komplizierten Konturen mit Hilfe von vorprogrammierten Zyklenprogrammen
  • Gehärtete und geschliffene Präzisions-Kugelumlaufspindel in der x- und z-Achse garantieren ein hohes Maß an Genauigkeit



Lieferumfang:

  • Zyklensteuerung Fagor 8055 TC
  • Kühlmitteleinrichtung
  • Vierfachstahlhalter
  • Maschinenleuchte
  • Mitlaufende Körnerspitze MK 4
  • Schwenkbares Bedienpult
  • Automatische Schmierung des Spindelkopfes
  • Automatische Schmierung des Längs- und Planschlittens
  • 2 Elektronische Handräder
  • Schnittstelle RS 232
  • Maschinenvollverkleidung
  • Bedienwerkzeug



Lieferbares Sonderzubehör:

  • Bernardo Präzisions-3-Backenfutter PO3-D, DIN 55029, PO3-200/D6, Stahlausführung (Art.Nr.:21-1043F)
  • Hydraulisches 3-Backenfutter diam. 200 mm mit Hydraulikeinheit*
  • Automatik 4-fach Werkzeugswechsler H4*
  • Automatischer 8-fach Werkzeugrevolver*
  • Hydraulische Verstellung der Reitstockpinole*
  • Späneförderer
  • Feststehende Lünette
  • Mitalaufende Lünette



Wir liefern das gesamte Programm der Bernardo Maschinen Deutschland, sowie ebenfalls Bernardo Ersatzteile.
