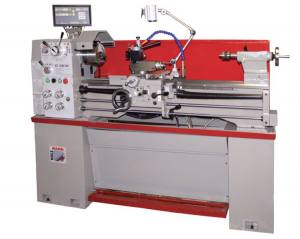

Holzmann ED 1000GN Metall-Drehmaschine

Holzmann ED 1000GN Metall-Drehmaschine.

Kühlmitteleinrichtung und Schnellwechselhalter serienmäßig.
Verstellbare Halogenlampe fix montiert am Gussschlosskasten.
Schwingungs- und laufgeräuschgedämpfter Maschinenunterbau sorgt für große Laufruhe.
Teleskopabdeckung der Zugspindel gewährleistet eine gleichbleibende Präzision.
Gehärtete und geschliffene Hauptspindel gewährleistet hohe Rundlaufgenauigkeit.
Profimaschine für Schlossereibetriebe, Werkstätten und Schulen.
Einfache und rasche Drehzahländerung über 2-Hebel-Schaltgetriebe.
Stark verripptes Prismenbett aus Grauguss.
Im Ölbad laufendes Zahnrad- u. Vorschubgetriebe gewährleisten eine lange Lebensdauer.
Leit- u. Zugspindel einfach abschaltbar.
Führungen durch Keilleisten einfach nachstellbar.
Kpl. mit Fußbremse und automatische Abschaltung.
Gehärtete und geschliffene Getriebezahnräder sorgen für absolute Laufruhe.

Lieferumfang Holzmann ED 1000GN Metall-Drehmaschine

Kühlmitteleinrichtung, Halogenlampe, 3-Backenfutter mit Wendebacken Ø160mm, 4-Backenfutter Ø200mm, Planscheibe Ø330mm, feststehende Lünette, Mitlauflünette, Unterschrank mit Spänewanne und Spritzschutz, Gewindeuhr, Futterschutzabdeckung, 2 Körnerspitzen fix, Reduzierung MK5/3, Wechselrädersatz und Bedienwerkzeug, Schnellwechselhalter mit 2 Spanbacken, Spindelbremse.

Lieferbares Sonderzubehör Holzmann ED 1000GN Metall-Drehmaschine

digitale Positionsanzeige, Dreheisenset 16mm, Zahnkranzfutter mit Adapter MK3/B16, Schnellspannfutter, Messmittel.

max. Drehdurchmesser: 330mm
max. Drehdurchmesser über Support: 185mm
max. Drehdurchmesser o. Brücke: 476mm
Maschinenbetthöhe: 310mm
Maschinenbettbreite: 186mm
Spindelbohrung: 38mm
Spindelkonus: MT5
Reitstockkonus: MT3
Spindelaufnahme: D1 – 4"

Vorschübe – Längsvorschübe: 0,026 – 0,0348mm/r
Vorschübe – Quervorschübe: 0,007 – 0,094mm/r
Gewinde – Metrisch (28 Stufen): 0,45 – 10mm
Gewinde – Zoll (20 Stufen): 4 – 60tpi
Längsspindelsteigung: 8g/zoll
Querschlitten-Hub: 170mm
Oberschlitten-Hub: 85mm
Reitstock-Pinolenhub: 95mm

Abmessungen 1700x750x1400
